Лазерное сканирование и 3D моделирование строительных конструкций цехов крупнейшего ЦБК для целей проектирования реконструкции

3D сканирование и моделирование строительных конструкций цехов ЦБК

20.10.2017 г.

Инженерная компания «НГКИ» выполнила крупный проект по обмерным работам и созданию точной исполнительной модели строительных конструкций группы цехов лиственного потока крупнейшего российского целлюлозно-бумажного комбината в Восточной Сибири. Обмерные работы на данном объекте были произведены методом 3D лазерного сканирования. Целью данного проекта было получение точной трёхмерной обмерной исполнительной модели для проектирования реконструкции цехов. В качестве Заказчика работ выступила компания-проектировщик предприятий целлюлозно-бумажной промышленности.

Группа цехов лиственного потока крупнейшего целлюлозно-бумажного комбината, находящегося в Восточной Сибири, представляет собой единое строение длиной более 500 метров, поэтому перед началом обмерных работ собственно строительных конструкций особенно важным было произвести точную геодезическую привязку реперов по всей длине строения. Часто бывает, что геодезические сети российских промышленных предприятий оказываются непригодными для наших работ. Так вышло и в этот раз, поэтому нам пришлось вызывать геодезиста из Москвы для точной привязки реперов. В итоге наши специалисты установили и привязали 30 реперов, что позволило создать «каркас» из 14 точно привязанных сканов.

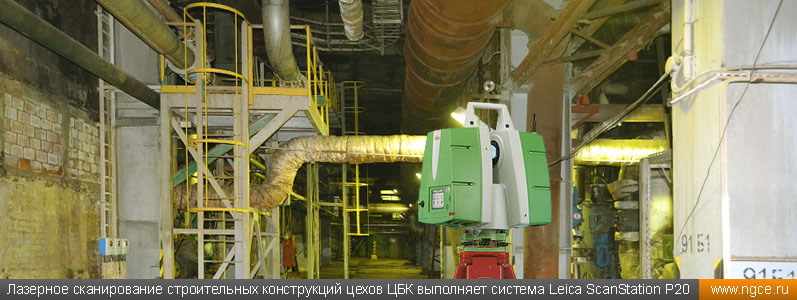

Лазерное сканирование строительных конструкций цехов ЦБК выполняет система Leica ScanStation P20

Съёмка цехов лиственного потока ЦБК по технологии лазерного сканирования производилась бригадой из двух наших специалистов с одним 3D сканером и заняла в общей сложности 13 рабочих дней. Всего было сделано 818 сканов. Крайне неприятной особенностью этого проекта оказалось то, что в процессе выполнения обмерных работ оказался повреждён 3D сканер, в результате чего у него начала уходить вертикальная ось. Заметили это наши специалисты только спустя неделю после повреждения. Нам пришлось срочно менять этот прибор на другой, благо в нашем парке оборудования есть пять работающих современных сканеров, а затем проводить пересъёмку результатов целых семи дней работы.

Построение исполнительной 3D модели строительных конструкций группы цехов целлюлозно-бумажного комбината по результатам обмерных работ по технологии лазерного сканирования было разделено на три этапа в соответствии с требованиями проектировщиков и выполнялось тремя группами специалистов. Трудозатраты на сшивку облаков точек и 3D моделирование цехов лиственного потока целлюлозно-бумажного комбината составили 65 рабочих дней. Заказчик получил итоговую исполнительную модель строительных конструкций группы цехов в формате DWG.

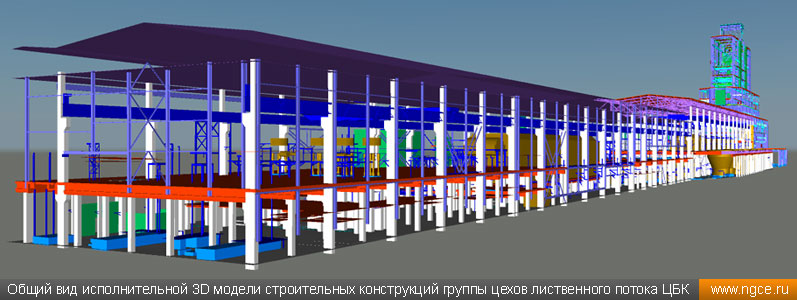

Общий вид исполнительной 3D модели строительных конструкций группы цехов лиственного потока ЦБК

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по следующей ссылке: «Обмеры строительных конструкций цехов крупнейшего ЦБК методом лазерного сканирования и построение их исполнительной модели».

Инженерная компания «НГКИ» имеет большой многолетний опыт проведения обмерных работ на различных объектах промышленности и энергетики. При выполнении обмеров наши специалисты применяют современную технологию 3D лазерного сканирования, позволяющую оперативно получать подробные, точные и актуальные результаты съёмки, на основе которых можно составлять традиционные плоские обмерные чертежи или строить цифровые трёхмерные модели. С более подробным описанием всех видов работ, которые наше предприятие выполняет в данном сегменте рынка, а также с тем, какие отчётные материалы получает Заказчик, вы сможете ознакомиться на странице раздела «Услуги» веб-сайта нашей компании, которая называется «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
