Лазерное сканирование и построение точных моделей обвалоопасных горных склонов вблизи Зеленчукской ГЭС

3D сканирование и моделирование горных склонов вблизи Зеленчукской ГЭС

12.07.2017 г.

Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и построение точных обмерных 3D моделей обвалоопасных горных склонов вблизи Зеленчукской ГЭС-ГАЭС, расположенной в Карачаево-Черкесской республике вблизи посёлка Кумыш.

Московскому проектному институту для целей подготовки проекта укрепления склонов вблизи Зеленчукской ГЭС-ГАЭС потребовалась точная 3D модель обвалоопасных склонов холмов, находящихся в непосредственной близости от этой электростанции. Заказчику потребовалось подготовить точные обмерные 3D модели участка общей площадью в 12 га, причём плотность съёмки обрывистых склонов нужно было обеспечить с шагом между точками измерения не больше 3 мм, а пологих склонов — с шагом не больше 2 см.

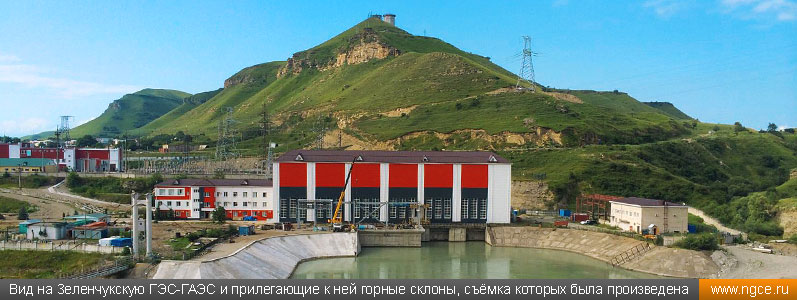

Вид на Зеленчукскую ГЭС и прилегающие к ней горные склоны, лазерное сканирование которых было произведено

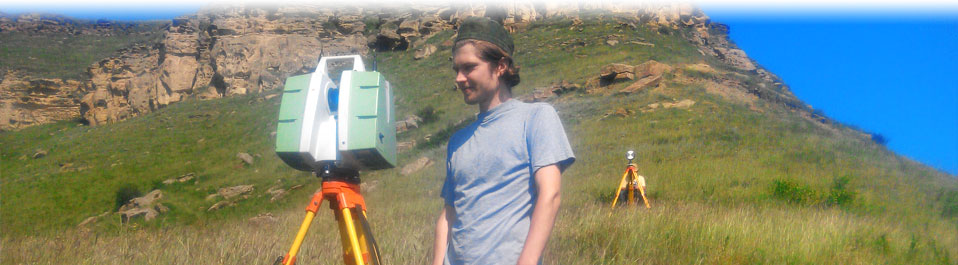

Для обеспечения высокой точности модели большого пустынного участка территории, практически лишённого всяких ориентиров, было решено построить каркасную сеть привязочных сканов. Точки стояния для этих сканов были точно привязаны геодезистом с помощью электронного тахеометра. Лазерное сканирование местности в общей сложности заняло 15 рабочих дней.

На камеральном этапе работ для целей обеспечения высокой детальности трёхмерной модели обрывистых склонов по плотным облакам точек лазерного сканирования была построена триангуляционная mesh-модель склонов. Модели обоих участков (пологого и обрывистого) были построены нами за 30 рабочих дней и были с благодарностью приняты Заказчиком работ.

Трудности, затянувшиеся более чем на три месяца, были связаны с тем, что помимо моделей, которые были реально необходимы для проектирования укрепления обвалоопасных горных склонов, Заказчик потребовал от нас также отчёт о топографо-геодезических изысканиях. Для его подготовки и оформления, включая сбор всех необходимых подписей в различных инстанциях, нам пришлось привлечь специалистов партнёрской организации, которая специализируется именно на топографо-геодезических изысканиях, и это стало спасительным выходом из сложившейся ситуации.

Фрагмент сшитого облака точек лазерного сканирования обвалоопасного горного склона вблизи Зеленчукской ГЭС-ГАЭС Фрагмент облака точек лазерного сканирования, наложенного на триангуляционную mesh-модель обвалоопасного склона

С более подробным описанием проекта по лазерному сканированию и построению точной 3D модели обвалоопасных склонов вблизи Зеленчукской ГЭС вы можете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

Инженерное предприятие «НГКИ» обладает богатым опытом производства обмерных работ и инженерных изысканий на различных объектах промышленности и энергетики с использованием технологии лазерного сканирования, которая даёт возможность существенно сократить финансовые и временные затраты на получение максимально подробной, точной и актуальной информации об объекте съёмки. По результатам выполненных обмерных работ наши сотрудники создают каркасные, твердотельные или триангуляционные модели или составляют традиционные плоские обмерные чертежи объектов съёмки или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на следующей странице раздела «Услуги»: «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
