Обмерные работы внутренних помещений Государственного Кремлевского дворца методом лазерного сканирования

Обмерные работы внутренних помещений Государственного Кремлевского дворца методом лазерного сканирования

Инженерное предприятие «НГКИ» выполнило обмерные работы внутренних помещений Государственного Кремлевского дворца по технологии лазерного сканирования, по результатам которых нашими специалистами была создана исполнительная документация интерьеров данного грандиозного памятника советской архитектуры для последующей реставрации и ремонта.
Цель проекта: получение исполнительной документации.
Форма: комплект чертежей, разрезов и сечений, трехмерная модель.
Продолжительность: полевой этап — 1 месяц;
обработка — 2 месяца.
Объем работ: суммарная площадь этажей — более 20000 кв.м.
Ресурсы: полевой этап — 6 сотрудников;
обработка — 3 сотрудника.
Оборудование: импульсный лазерный сканер Trimble GS200;
импульсный лазерный сканер Callidus;
электронный тахеометр Trimble 5600;
инженерный электронный тахеометр Nikon NPL-362.

Летом 2005 года наша инженерная компания по заказу ГУП «Моспроект-2» им. М.В. Посохина выполнила обмерные работы по 3D лазерному сканированию и созданию исполнительной документации интерьеров Государственного Кремлевского дворца (Дворца Съездов) для последующей разработки проекта по реконструкции и ремонту данного грандиозного памятника советской архитектуры.

Зрительный зал Государственного Кремлевского дворца имеет сложную, неправильную форму, характеризующуюся отсутствием плоских поверхностей и прямых линий, а также огромным количеством неповторяющихся и достаточно сложных элементов. Площадь каждого этажа здания составляет примерно 4000 квадратных метров. Задача по съёмке объекта оказалась практически невыполнимой без использования современных технологий. Качественно произвести обмерные работы такого объема в короткие сроки без остановки концертной деятельности зала позволила технология трехмерного лазерного сканирования.

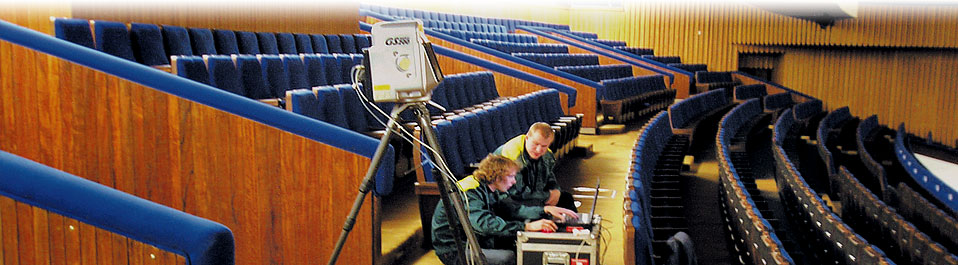

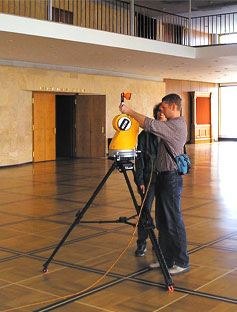

Продолжительность всех полевых работ по выполнению архитектурных обмеров составила 20 рабочих дней. В работе нашими специалистами использовались импульсные лазерные сканеры Trimble GS200 и Callidus. На тех участках, где применение лазерного сканирования было невозможным или нецелесообразным, съемка проводилась электронным тахеометром Nikon NPL-362. Всего было сделано около 80 сканов, получен массив из 150 миллионов точек.

Камеральная обработка осуществлялась с использованием специального программного обеспечения для обработки данных лазерного сканирования Real Works Survey и 3Dipsos. По полученному в результате 3D сканирования облаку точек нашими специалистами были построены подробные обмерные чертежи в программной среде AutoCAD.

В результате выполненных обмерных работ были получены пять поэтажных планов и три сечения — полный набор чертежей Государственного Кремлевского дворца. Кроме того, была построена трехмерная цифровая модель всего зрительного зала дворца в формате DXF. Вся камеральная обработка данных в общей сложности заняла два месяца: двое специалистов строили модель, один занимался подготовкой чертежей.

На основе полученных исполнительных чертежей Государственного Кремлевского дворца Заказчиком обмерных работ был подготовлен проект реконструкции и произведен точный расчет объемов необходимых строительных материалов. Трехмерная модель Концертного зала была использована в качестве исходной наглядной модели для проектирования светового и акустического оборудования, а также для разработки нового дизайна интерьера.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается архитектурными обмерами объектов исторического и культурного наследия. Выполнение обмерных работ является обязательным этапом при подготовке проектов реставрации различных памятников архитектуры и объектов историко-культурного наследия.

Изображения:

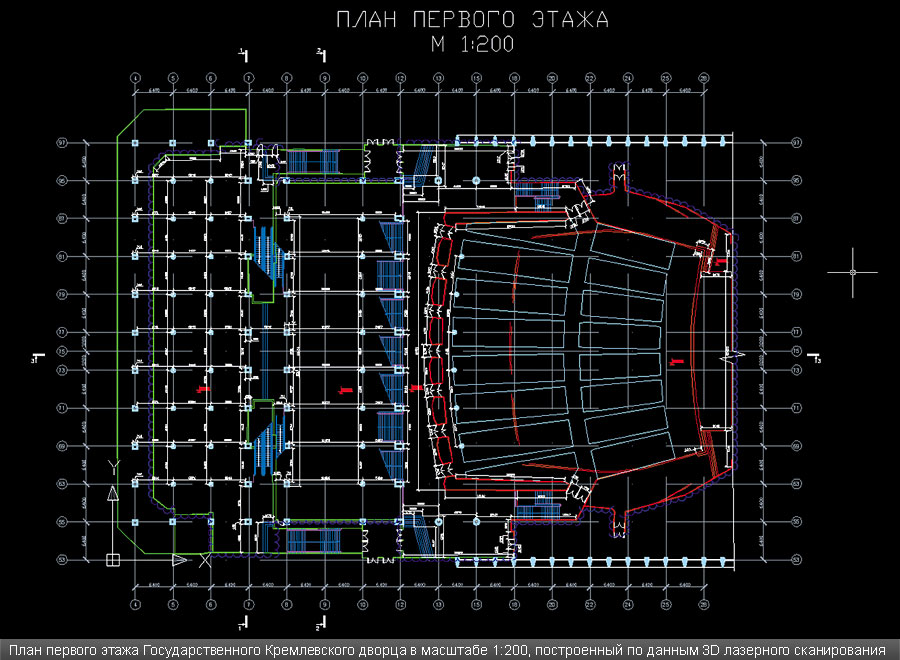

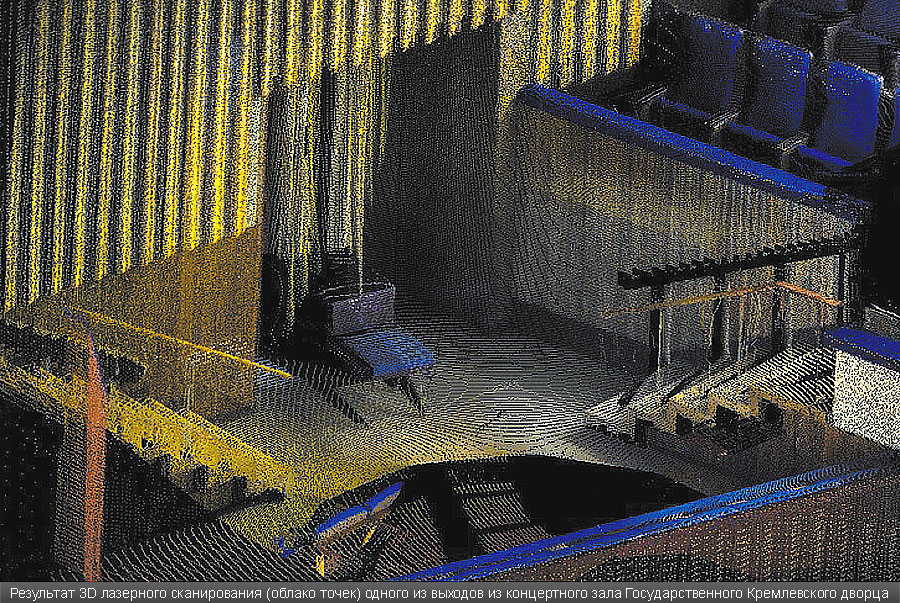

Результат 3D лазерного сканирования (облако точек) одного из выходов из концертного зала Государственного Кремлевского дворца План первого этажа Государственного Кремлевского дворца в масштабе 1:200, построенный по данным 3D лазерного сканирования Трехмерная модель Концертного зала Государственного Кремлевского дворца, построенная по результатам лазерного сканирования
