Трехмерный лазерный сканер Callidus

Универсальный лазерный 3D сканер Callidus

Профессиональная лазерная сканирующая система

Лазерная сканирующая система Callidus обладает рядом уникальных особенностей, позволивших ей занять лидирующее положение на рынке сканеров для съемки зданий, промышленных цехов, а также небольших объектов.

Особенности лазерного сканера Callidus

Главная техническая особенность лазерной трехмерной сканирующей системы Callidus, которая определила его место в сегменте мирового рынка — большой угол обзора: 360° в горизонтальной плоскости и 140° в вертикальной плоскости, а также небольшая дальность измерений (до 32 м). Широкое поле зрения позволяет использовать лазерный сканер Callidus в обширном круге приложений, а съемку внутренних поверхностей (помещений, резервуаров, промышленных установок) делает оптимально быстрой и удобной.
Для сравнения, при сканировании замкнутого пространства системе Callidus необходимо сделать всего один скан, тогда как другому сканеру, имеющему угол обзора 40° x 40° (Cyra 2500, Ilris 3D), для выполнения такой же задачи потребуется не меньше 40-50 сканов!
Высокая точность измерений (до 5 мм) — еще одна важная особенность сканера Callidus. Лишь очень немногие сканирующие системы способны достичь такой точности в линейных измерениях.

Именно эти две основные особенности трехмерного лазерного сканера Callidus и определяют его назначение как универсального прибора, идеально подходящего для съемки относительно небольших объектов, различных внутренних поверхностей, съемки резервуаров, подземного строительства.

Использование лазерной сканирующей системы Callidus

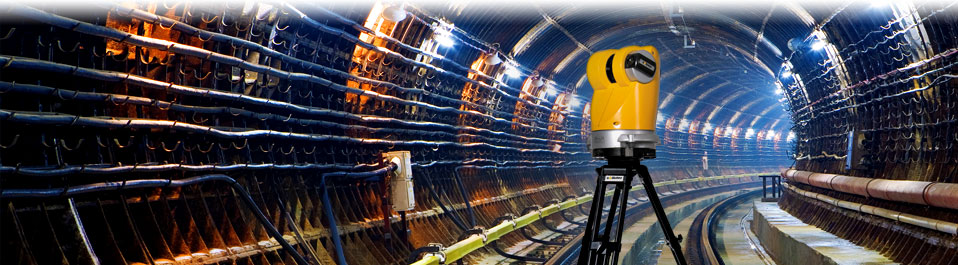

Трехмерный лазерный сканер Callidus идеально подходит для съемки внутри разнообразных помещений (это могут быть памятники культуры, объекты исторического наследия, здания и сооружения сложной формы) для составления планов, схем, вычисления площадей, объемов, создания фотореалистичных 3D-моделей. Совместив внутреннюю съемку с внешней и построив по облаку точек нерегулярную сеть, можно получить полноценную трехмерную модель здания с информацией о толщине стен, отклонениях от плоскости, вертикали и горизонтали. По полученной модели, можно проводить различные измерения, строить сечения, рассчитывать количество строительных материалов для реставрации и реконструкции. Лазерный сканер Callidus широко используется в подземном строительстве, прежде всего в тоннелестроении, там, где требуется высокая точность и максимально полная информация об объекте. Все затраты на проведение измерений в этом случае сокращаются в десятки раз, а получаемая точность соответствует принятым нормам. Благодаря расширенному температурному диапазону работы (от -10° до +40° С) лазерный сканер Callidus можно использовать и зимой. Конструкция корпуса с повышенной пыле- и влагозащищенностью позволяет работать со сканером в сложных погодных условиях или в местах с высокой запыленностью (производственные цеха, подземные выработки).

Области применения лазерной сканирующей системы Callidus:

— съемка помещений;
— подземное строительство;
— тоннелестроение;
— съемка промышленных предприятий;
— измерение резервуаров;
— реконструкция и строительство зданий;
— реставрация зданий, археологических памятников.

Технические решения в 3D-сканере Callidus

Система Callidus во время сканирования распознает стандартные геодезические отражатели и сохраняет в файлах данных не только «облако» точек и цифровое растровое изображение, но и направление на область с очень высокой отражающей способностью. Используя специализированное программное обеспечение, по известным координатам призмы и сканера за считанные минуты можно не только сшить несколько полученных сканов в одно «облако» точек, но и трансформировать координаты в любую систему. Сшивку сканов можно осуществить и вручную по характерным точкам, находящимся в областях перекрытия, в том случае, если во время выполнения полевых работ на объекте не было возможности вычислить координаты.
Еще одной важной особенностью лазерной сканирующей системы Callidus является встроенная в корпус цифровая видеокамера, получающая одновременно с процессом сканирования панорамные изображения объекта в формате RGB. Параметры камеры (18-ти кратное увеличение, изменяемое фокусное расстояние, а также возможность работы при освещенности в 1 люкс) позволяют в дальнейшем при обработке наложить на пространственную модель объекта высококачественную текстуру, либо просто раскрасить все точки в реальные цвета. Правильная информация о цвете крайне важна при дешифрировании, распознавании деталей объекта.

Управление лазерным сканером и технические решения

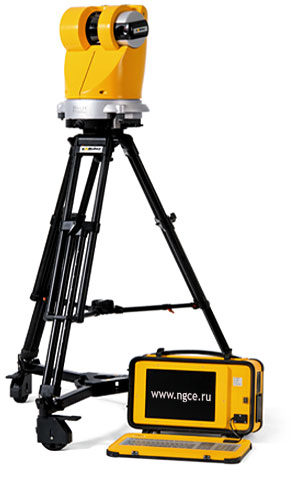

Трехмерный лазерный сканер Callidus управляется программным обеспечением LMS, установленным на специальный портативный компьютер, входящий в комплект. Встроенный в сканер датчик наклона (инклинометр) с очень высокой точностью автоматически устраняет ошибки за наклон лазерной головки. Сканер оснащен системой, обеспечивающей внутренний контроль и автоматический ввод атмосферных поправок. Питание осуществляется либо от стандартной сети, либо от автомобильного аккумулятора напряжением 12 В. Лазерный излучатель классифицируется по первому классу (т.е. он безопасен для глаз).
Лазерный сканер Callidus сертифицирован для использования на территории Российской Федерации.

Обработка результатов лазерного сканирования

Для обработки данных сканирования используются программные средства:
— программа RealWorks Survey (RWS), предназначенная для сшивки сканов, преобразования системы координат, вычисления размеров, расстояний, площадей, создания разрезов, 2D-схем и сечений, построения чертежей; базовый модуль необходим для начальной обработки сканов и используется для вычисления объемов породы;
— программа 3Dipsos, необходимая для построения трехмерных моделей на основе полученных сканов («облаков» точек), используется для трехмерного моделирования сложных технологических комплексов и производств.
