Трехмерный лазерный сканер Trimble GX

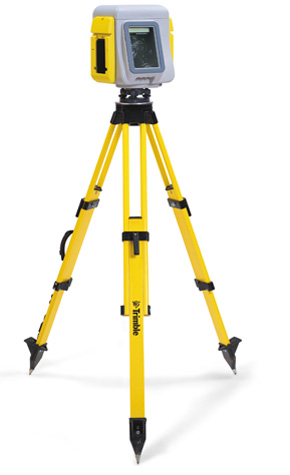

Универсальный лазерный 3D-сканер Trimble GX

Профессиональная трехмерная лазерная сканирующая система

Лазерный 3D сканер GX компании Trimble, впервые представленный всему профессиональному сообществу на крупнейшей международной выставке Intergeo-2005, предназначен для съемки самых разнообразных объектов, таких как, например, тоннель метрополитена, многоэтажное здание, цех металлургического завода. Дальность измерения сканера (до 350 м) и скорость измерений (до 5000 точек в секунду) позволяют использовать его во множестве приложений в качестве эффективного и надежного инструмента. При этом сканер GX обладает уникальной точностью измерений: от 1,4 до 6,5 мм, в зависимости от дальности. Высокая разрешающая способность сканера (до 3 мм на 100 м) и малый угловой размер лазерного пятна (6 мм на 100 м) позволяют получить подробную 3D-модель объекта, расположенного даже на значительном удалении.

Технические решения в 3D-сканере

В сканере Trimble GX реализован ряд технических решений, позволивших существенным образом улучшить характеристики прибора и сделать его одним из самых популярных и востребованных сканеров в своем классе. Одним из главных достоинств лазерного сканера Trimble GX является его возможность фокусировать лазерный луч на объекте, двумя способами: ручным и автоматическим.
При использовании первого способа фокусировки, серьезно экономится время измерений, а, используя второй, можно добиться минимального размера лазерного пятна (12І) и, как следствие, увеличения точности. Для трехмерных лазерных сканеров данного класса это крайне высокий показатель. Действительно, Trimble GX может производить съемку даже очень небольших объектов на значительном расстоянии.

Точность и дальность лазерного сканирования, особенности системы

В целях повышения точности в лазерной сканирующей системе GX предусмотрен режим многократных измерений — значение дальности до объекта рассчитывается как среднее из набора. Как известно, высокая точность измеренных дальностей и координат существенно уменьшает «рыхлость» «облака» точек, что упрощает и ускоряет обработку точечного массива, а также открывает новые возможности для автоматизации процесса постобработки. 3D сканер имеет встроенную видеокамеру, получающую цветовую RGB-информацию об объекте. Это позволяет впоследствии раскрасить полученные точки в реальные цвета, либо наложить текстуру на триангуляционную (TIN) модель. Выбор сектора сканирования осуществляется также и c помощью камеры — на фото- или видеоизображении выделяется мышкой часть объекта, которую нужно отсканировать, задаются параметры, и сканер приступает к работе.

Управление работой сканера

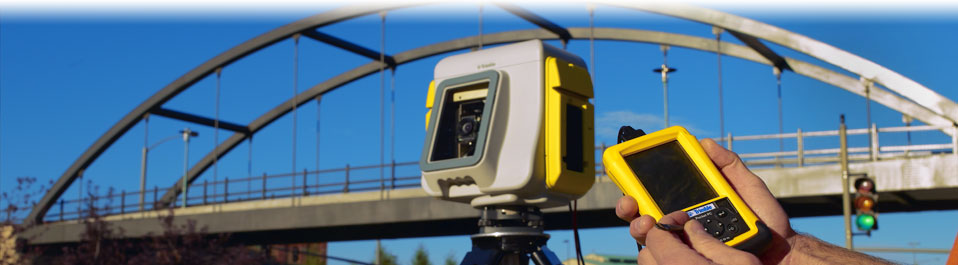

Лазерный сканер Trimble GX управляется программным обеспечением, устанавливаемым на обычный портативный компьютер типа NoteBook. Связь управляющей программы с инструментом осуществляется либо по кабелю, либо по радиоканалу. В последнем случае оператор во время работы может находиться на удалении в десятки и сотни метров от сканера, что бывает удобно при работе в сложных условиях: химическое или иное опасное для здоровья производство, крыша дома и т.п. Управлять лазерным сканером также можно при помощи мини-компьютера типа Pocket PC или полевых контроллеров Trimble Recon, TSC2 и TSC3.
