Выполненные проекты компании «НГКИ»
Точное определение объёма зерна на складах в Орловской и Тамбовской областях методом 3D лазерного сканирования

Измерение объёма зерна на складах в Орловской и Тамбовской областях методом лазерного сканирования

Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по высокоточному определению объёма различных видов зерна на нескольких складах в Орловской и Тамбовской областях методом лазерного сканирования для целей аудита.
Вид деятельности: высокоточное измерение объёмов сыпучих материалов и инвентаризация складов сырья.
Цель проекта: контроль объёмов хранения урожая зерна на складах.
Результаты: подробный отчёт с 3D моделями каждой кучи зерна и вычислением его объёма и массы.
Продолжительность: полевой этап — 2 дня;
обработка — 5 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объём работ: лазерное сканирование, моделирование и вычисление объёмов и массы зерна на каждом из 14 складов;
общий объём буртов зерна — более 26000 кубических метров.
Оборудование: фазовый лазерный сканер Z+F Imager 5006;
фазовый лазерный сканер Leica HDS6100.

Лазерное сканирование для целей аудита складов зерна

Владельцы известного российского сельскохозяйственного холдинга пригласили крупную международную аудиторскую компанию для контроля объёмов хранения урожая зерновых на складах. В качестве наиболее подходящего метода определения объёмов буртов зерна аудиторами было выбрано лазерное 3D сканирование по причине его высочайшей точности, эффективности и скорости получения итогового результата.

К услугам инженерной компании «НГКИ» аудиторы обратились, в первую очередь, по причине нашего большого опыта обмеров складов сыпучих материалов (зерна, песка, щебня, угля и прочих) и гарантированной оперативности выезда на обмерные работы с полным комплектом всего необходимого оборудования. Переговоры с Заказчиком, уточнение технического задания, заключение договора и выезд наших специалистов на объекты заняли всего лишь три рабочих дня. К тому же аудиторам необходимо было получить данные по объёмам хранения на одну дату сразу на нескольких складах, расположенных в двух областях центральной части России — Орловской и Тамбовской. Для соблюдения этих условий мы предложили отправить на обмерные работы методом лазерного сканирования одновременно 3 бригады с тремя сканерами, но в конечном итоге нашего Заказчика устроили 2 бригады с двумя сканерами.

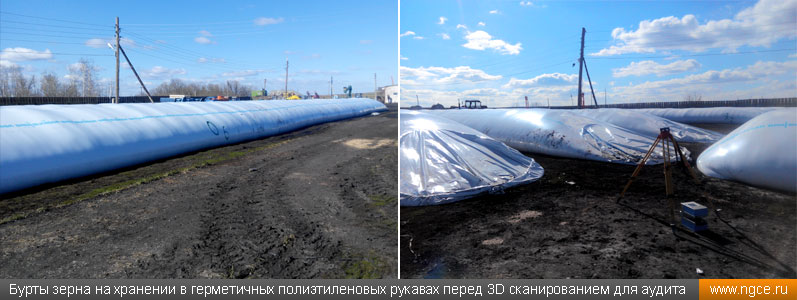

Бурты зерна на хранении в герметичных полиэтиленовых рукавах перед 3D сканированием для аудита

Обмерные работы складов зерна методом 3D сканирования

Бурты различных видов зерновых хранились как на закрытых складах, так и на открытых площадках в герметичных полиэтиленовых рукавах. Благо погода была без дождя, поэтому обмерные работы прошли в штатном режиме. Очень высокий уровень запылённости в крытых складах, конечно, мешал производить съёмку, но это неизбежное неудобство при работе с зерном, к которому наши специалисты были готовы заранее.

В процессе проведения лазерного сканирования и контрольных взвешиваний зерна каждого нашего специалиста с 3D сканером сопровождал представитель аудиторской компании и контролировал все действия инженеров. Кроме этого, производилась фотофиксация каждого действия.

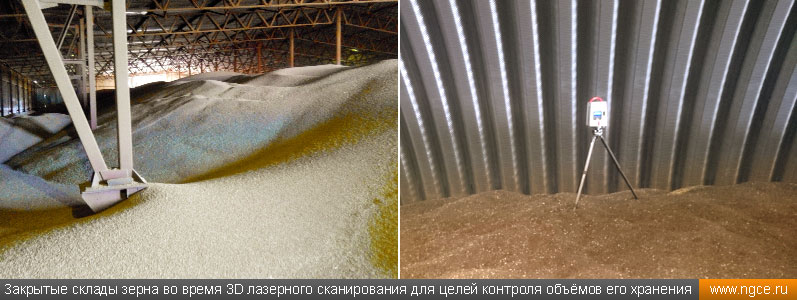

Закрытые склады зерна во время 3D лазерного сканирования для целей контроля объёмов его хранения

3D моделирование и точный подсчёт объёма зерна по результатам обмерных работ

Всего за два дня работы было обмеряно 14 куч на складах, расположенных в пяти различных точках. Общий объём куч составил 26000 кубических метров. По итогам обмерных работ нашими специалистами был подготовлен подробный отчёт, включающий моделирование всех буртов по данным лазерного 3D сканирования и вычисление объёма буртов, а также веса хранимого в них зерна. Данный отчёт был подготовлен за 5 дней после завершения командировки наших специалистов.

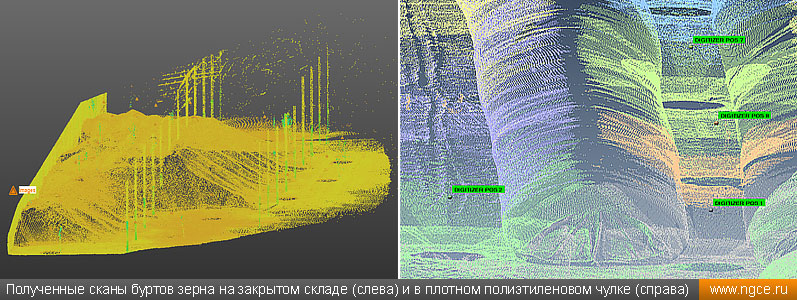

Полученные сканы буртов зерна на закрытом складе (слева) и в плотном полиэтиленовом чулке (справа)

Инженерная компания «НГКИ» много лет занимается проведением обмерных работ и точным определением объёмов хранения различных сыпучих материалов, таких как зерно, клубни, песок, щебень, уголь, руда и прочих как для целей аудита, так и для инвентаризации складов сырья. Специалисты нашей компании при производстве обмерных работ используют современную технологию лазерного сканирования, которая даёт возможность детально, с минимальной погрешностью и шагом измерений до единиц миллиметров, обмерить и отразить форму бурта или поверхности кучи материала на складах. Такая детальность обмеров 3D лазерным сканером позволяет получить высочайшую точность результатов измерений, не достижимую при применении любой другой существующей технологии замера объёмов сыпучих материалов. Высокая скорость работы сканера, составляющая десятки и сотни тысяч измерений в секунду, и современное программное обеспечение для обработки данных 3D сканирования позволяют оперативно провести обмеры складов сыпучих материалов и затем вычислить объёмы с погрешностью до 1%. Более подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы сможете найти в разделе «Услуги» нашего сайта, где рассказывается о высокоточном измерении объёмов сыпучих материалов и инвентаризации складов сырья.

Изображения:

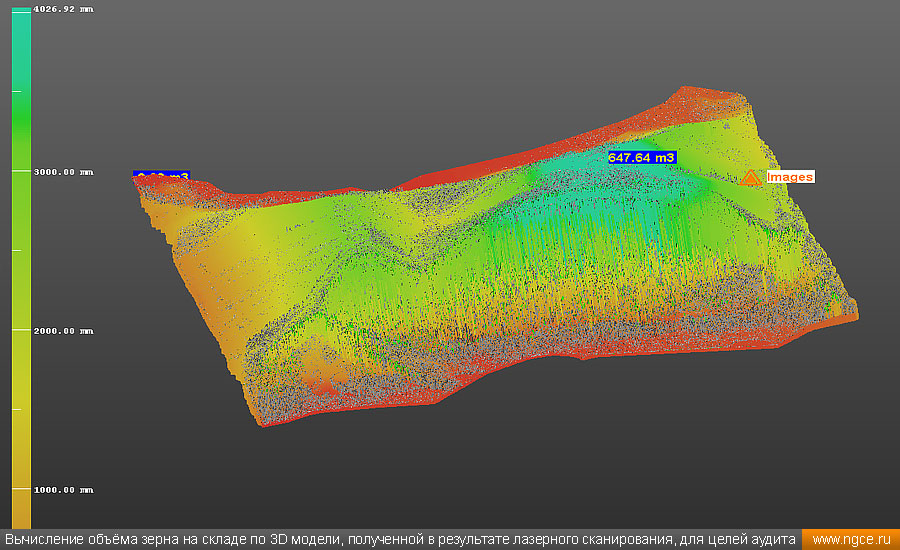

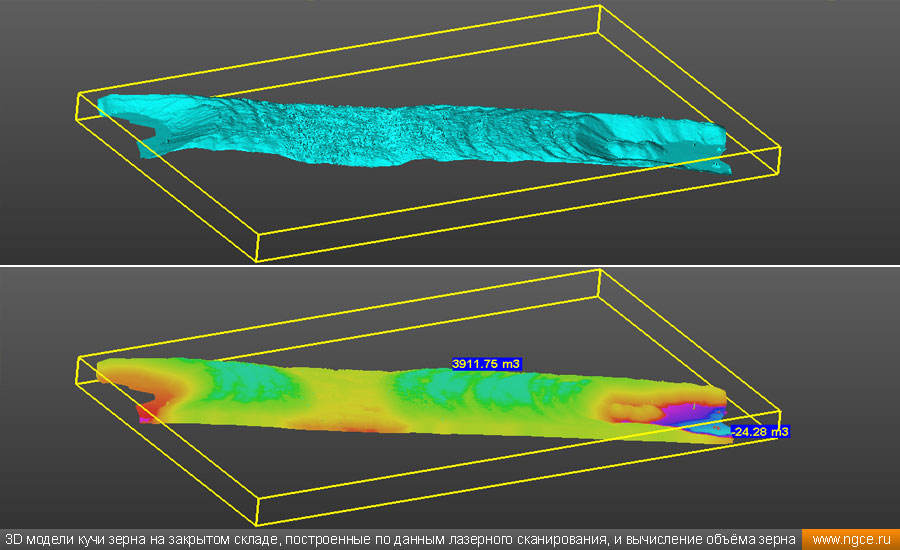

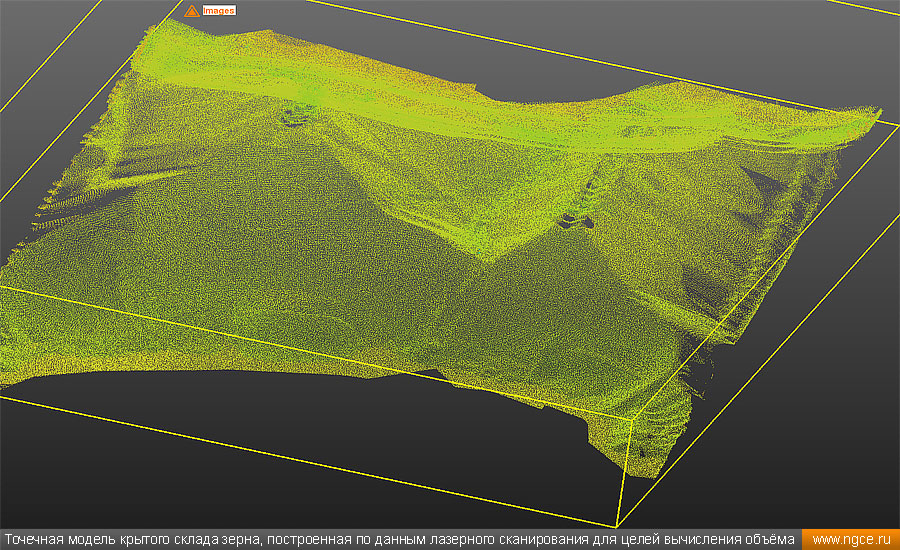

Точечная модель крытого склада зерна, построенная по данным лазерного сканирования для целей вычисления объёма 3D модели кучи зерна на закрытом складе, построенные по данным лазерного сканирования, и вычисление объёма зерна Вычисление объёма зерна на складе по 3D модели, полученной в результате лазерного сканирования, для целей аудита
