Трехмерный лазерный сканер Z+F Imager 5006: технологии лазерного сканирования

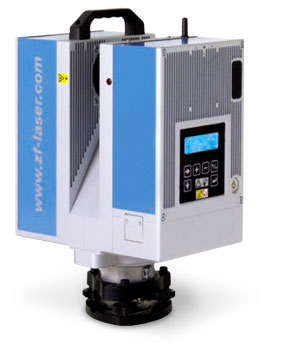

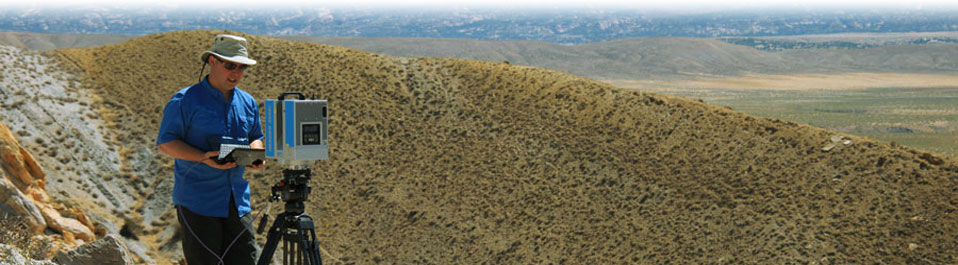

Трёхмерный лазерный сканер Z+F Imager 5006

Высокоточный лазерный сканер фазового типа

Z+F Imager 5006 представляет собой высокоточный 3D лазерный сканер фазового типа, отличающийся высоким уровнем производительности работы — до 500000 точек в секунду. Дальность действия составляет 79 метров, но при этом точность выполняемых прибором измерений остается на самом высоком уровне и находится в пределах всего 1 мм; разрешающая способность составляет 1,7 мм на расстоянии 25 метров. Трехмерная лазерная сканирующая система Z+F Imager 5006 уникальна в своем классе, поскольку поддерживает работу в беспроводном режиме с использованием интерфейса Bluetooth, дает возможность применять в качестве управляющего средства обыкновенный карманный компьютер при подсоединении по сетевому интерфейсу Ethernet. Кроме всего этого, на корпусе трехмерного лазерного сканера располагается встроенный терминал для непосредственного ручного управления его работой. Еще одной отличительной особенностью сканера Z+F Imager 5006 является наличие встроенного жесткого диска для записи всех полученных данных измерений и интегрированного непосредственно в корпус аккумулятора, что в значительной мере повышает производительность сканирующей системы при проведении различных видов инженерно-изыскательных работ, а также обеспечивает простоту в обращении.

Подготовка исполнительной документации с применением лазерного сканера Z+F Imager 5006

При подготовке исполнительной документации на производстве по данным измерений, выполненных с применением данного лазерного сканера, значительно увеличивается точность установки оборудования или отдельных его частей, монтажа механических агрегатов и роботов. Лазерный сканер Z+F Imager 5006 позволяет упростить проектирование новых производственных площадей, поскольку предоставляет полностью трёхмерную картину проектных участков, которая также может быть преобразована в двухмерный план внутрицеховых помещений. Появляется возможность оперативно смоделировать с миллиметровой точностью положение всего нового оборудования и то, как оно будет вписываться в уже имеющийся на предприятии набор оборудования.

3D моделирование по результатам лазерного сканирования

Для эффективного решения различного рода задач, связанных с реконструкцией старого оборудования или монтажом нового, а также для создания проектной документации возникает необходимость в построении трехмерных моделей цехов. Лазерный сканер Z+F Imager 5006 и в этом случае, безусловно, окажется существенным подспорьем, поскольку поставляемый в комплекте набор программного обеспечения позволяет оперативно, в полуавтоматическом режиме выполнять построение трехмерных моделей труб, кабелей, цилиндров и стальных конструкций по имеющимся сырым данным (облакам точек). Данную функцию берет на себя программа Z+F LFM Modeller, которая дает возможность также генерировать полноценные CAD-модели и выполнять обмен данными со многими популярными программами автоматизированного проектирования (AutoCAD, Microstation и некоторыми другими.)

Лазерное сканирование в промышленном производстве

Имитация разнообразных производственных процессов и поиск точек соударений частей оборудования — также одна из сфер, в которых использование технологии трехмерного лазерного сканирования и лазерного сканера Imager 5006, в частности, более чем обоснованно, поскольку это дает возможность построить детальную модель оборудования с высокой точностью и оперативностью. В качестве примера можно привести трехмерное моделирование положения промышленных роботов в автомобильной промышленности. Кроме этого, 3D лазерный сканер Z+F Imager 5006 также может быть использован при анализе допусков и поиске несоответствий частей оборудования, так как входящее в его состав программное обеспечение позволяет загружать готовые CAD-модели вместе с облаками точек (то есть, вместе с сырыми данными), производить раскраску моделей и сырых данных в различные цвета, что существенно упрощает решение упомянутой задачи.

Программное обеспечение для работы с трехмерным лазерным сканером

Программное обеспечение, входящее в комплект лазерного сканера отличается очень высокой функциональностью и удобством использования. Оно может быть успешно применено для решения различного рода инженерных задач, связанных с составлением проектной и исполнительной документации. Z+F Laser Control — это удобный интерфейс для управления лазерным сканером и сбором сырых данных; LFM Server позволяет выполнять измерения по облаку точек в проектной или абсолютной системе координат, интегрировать трехмерные данные и цифровые фотоснимки, производить быструю оценку качества собранных данных, моделирование в интерфейсе Microstation; программное обеспечение LFM Modeller позволяет производить поиск несоответствия между различными частями оборудования, создавать законченные CAD-модели, генерировать в полуавтоматическом режиме геометрические примитивы, вести обмен данными со разнообразными сторонними программами других производителей; программное обеспечение 3D Reconstuctor позволяет быстро строить триангуляционные модели по облакам точек, производить анализ на допуски и перекрытия цифровых фотоснимков.

Лазерный сканер Z+F Imager 5006 — эффективное современное решение

Проанализировав все вышеизложенное, можно смело сделать вполне логичный вывод о том, что фазовый трехмерный лазерный сканер Z+F Imager 5006 является мощным современным прибором, в создании которого были использованы инновационные технологии, благодаря которым становится возможно как существенно повысить производительность и эффективность съемочных работ на промышленных предприятиях, так и поднять качество и наглядность конечных результатов, а также значительно повысить их точность, сократив при этом общее время на производство работ.
