Трехмерный лазерный сканер Leica HDS6100. Технологии лазерного сканирования

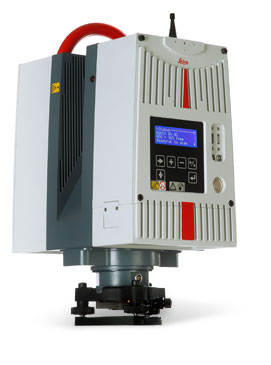

Трёхмерный лазерный сканер Leica HDS6100

Фазовый трехмерный лазерный сканер

В лазерном сканере Leica HDS6100 используется метод фазовых измерений с высокой скоростью сканирования (до 508000 точек в секунду) и широким обзором в 360°x310°. Сканирующая лазерная система позволяет быстро получать данные с высоким разрешением в самых разнообразных условиях эксплуатации: при выполнении любых строительных работ на всех этапах, а также дальнейшего мониторинга сооружений и инфраструктур на предмет обнаружения деформаций. Высокие технологии, примененные в устройстве лазерного сканера, обеспечивают неизменно высокую производительность выполнения работ, а снижение общего уровня помех позволяет получать высокоточные данные и расширять область применения сканера.

Условия эксплуатации лазерного сканера

Сканеры, использующие метод фазовых измерений, часто используются при сканировании больших промышленных площадей (например, заводов), гражданских и архитектурных объектов, как в закрытых помещениях, так и на открытом воздухе. Сканеры этого типа обеспечивают безопасность, точность измерений и высокую производительность при исполнительной или топографической съемке. Раньше для выполнения этих видов работ температура окружающей среды была одним из сдерживающих факторов использования сканеров — для сканера Leica HDS6100 этих ограничений больше не существует.

Портативность лазерного сканера и высокая эффективность применения

Лазерный сканер Leica HDS6100 легко переносить, устанавливать на новом месте и выполнять измерения благодаря встроенным накопителю цифровой информации на жестком диске, панели управления и батареям, установленным в корпус системы. В лазерном сканере Leica HDS6100 увеличена максимальная дальность измерений (теперь она составляет 79 метров при коэффициенте отражения поверхности 90%), улучшены параметры точности измерений, установлен двухосевой сенсор наклона. Все эти усовершенствования значительно снижают количество требуемых для съемки точек стояния и количество необходимых для привязки визирных марок, что значительно снижает общее время сканирования, а вместе с увеличением рабочего интервала температуры увеличивает область применения фазового сканера.

Большие возможности управления лазерным 3D-сканером

Лазерным сканером HDS6100 можно управлять тремя различными способами:
— с помощью панели управления, установленной на боковой крышке сканера;
— с помощью беспроводного соединения с КПК;
— с помощью портативного компьютера (ноутбука).
С ноутбуком пользователь лазерной сканирующей системы Leica HDS6100 получает ряд значительных преимуществ: полнофункциональное управление лазерным сканированием, отображение облака точек в реальном режиме времени, определение местоположения сканера, проверку качества получаемой информации и многое другое.

Программное обеспечение Leica для управления лазерным сканером и обработки данных измерений

Удобное программное обеспечение Leica Cyclone SCAN — это, в определенном смысле, промышленный стандарт и достаточно популярная программа для управления лазерными сканерами с большим количеством разнообразных настроек и элементов управления. Для точного уравнивания (регистрации) нескольких отдельных сканов в единую геометрическую сеть используется программное обеспечение Leica Cyclone REGISTER, которое дает возможность обрабатывать данные полученных измерений как по визирным маркам, так и по идентичным точкам (метод «облако с облаком») без использования визирных марок.
