Архитектурные обмеры методом 3D лазерного сканирования и построение каркасной трехмерной модели московского стадиона «Динамо»

Архитектурные обмеры методом лазерного сканирования и построение каркасной 3D модели футбольной арены московского стадиона «Динамо»

Специалисты компании «НГКИ» выполнили проект по архитектурным обмерам и созданию актуальной каркасной 3D модели московского стадиона «Динамо» для целей планируемой реконструкции. Обмерные работы спортивной арены были проведены по технологии трехмерного лазерного сканирования.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: построение трехмерной модели, отражающей точные размеры существующего объекта.
Результаты: каркасная 3D модель объекта.
Объем работ: трехмерное лазерное сканирование и моделирование стен стадиона.
Оборудование: импульсный лазерный сканер Trimble GX;
импульсный лазерный сканер Callidus;
инженерный электронный тахеометр Nikon NPL-362.

В 2007 году предприятие «НГКИ» выполнило интересный проект по проведению архитектурных обмеров и построению каркасной трехмерной модели московского стадиона «Динамо» для целей его планируемой реконструкции. Комплекс обмерных работ на легендарной спортивной арене был произведен методом лазерного сканирования; по полученным результатам измерений нашими специалистами была создана точная каркасная 3D модель стадиона.

Московский стадион «Динамо» в Петровском парке был построен в 1928 году по проекту тандема известных советских архитекторов Аркадия Лангмана и Лазаря Чериковера для Всесоюзной спартакиады. Изначально спортивная арена имела форму подковы, открытой в сторону Петровского парка и закрытой со стороны Ленинградского проспекта, но уже в 1936 году была построена и восточная трибуна, которая замкнула стадион и сделала его самой вместительной ареной страны, вмещавшей 54 тысячи зрителей. Вплоть до 1956 года, в котором открылся стадион «Лужники», именно «Динамо» являлось главной ареной в СССР.

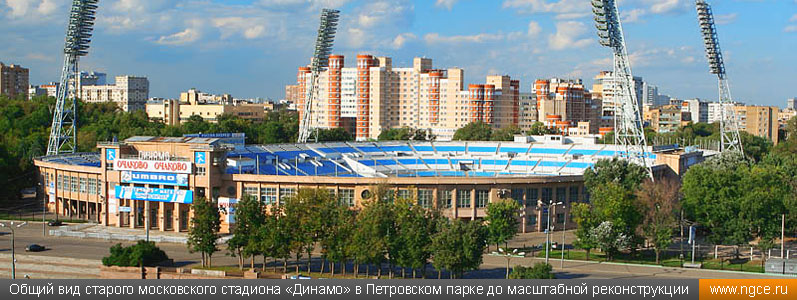

Общий вид старого московского стадиона «Динамо» в Петровском парке до масштабной реконструкции

Кроме футбольных матчей и легкоатлетических соревнований различного уровня московский стадион «Динамо» также принимал женский и мужской чемпионаты Европы по баскетболу в 1952 и 1953 годах и даже матчи чемпионата мира по хоккею в 1957 году. В 1964 году на этом стадионе появилась уникальная по тем временам новинка — электронное световое табло, заменившее информационные башни Восточной трибуны, на которых до этого гигантскими буквами вручную вывешивались названия играющих команд и цифры, указывавшие текущий счет в матче. После капитальной реконструкции, произведенной в 1977–1979 годах, к спортивному комплексу «Динамо» был добавлен ряд спортивных и административных зданий, были установлены новые осветительные мачты, а вместимость стадиона при этом была еще более расширена благодаря местам лавочного типа.

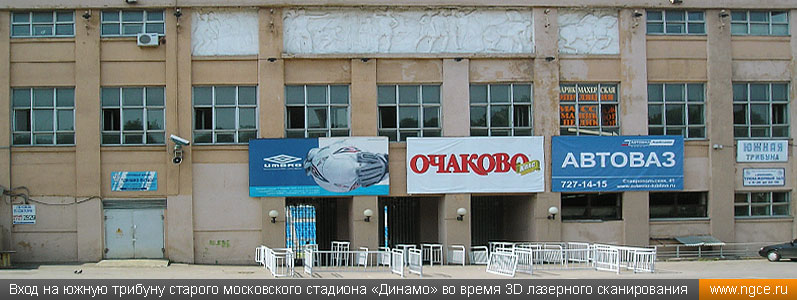

Вход на южную трибуну старого московского стадиона «Динамо» во время 3D лазерного сканирования

В период подготовки к московской Олимпиаде 1980 года были разобраны и перестроены восточная, северная и южная трибуны стадиона; в ходе этой реконструкции спортивного комплекса оказались утраченными очень многие прежние элементы благоустройства стадиона еще со времен 1935–1936 годов: портики входа, бассейны, фонтаны, оранжерея, эстрада с оркестром, оформление аллей и дорожек, пруд с лодочной станцией, ограда парка физкультуры и отдыха. Во время Олимпийского футбольного турнира стадион принял несколько матчей, включая полуфинальную игру и матч за третье место. В 1987 году московскому стадиону «Динамо» был присвоен статус памятника архитектуры.

С конца 1980-х годов арена стадиона «Динамо» стала часто использоваться для проведения концертов. Так, 23 июля 1996 года здесь состоялся первый в России концерт коллектива Deep Purple, а концерт Майкла Джексона, прошедший 17 сентября того же года, стал самым масштабным мероприятием в истории стадиона: 71430 зрителей разместились на 54 тысячах трибунных мест, а также на беговых дорожках и футбольном поле.

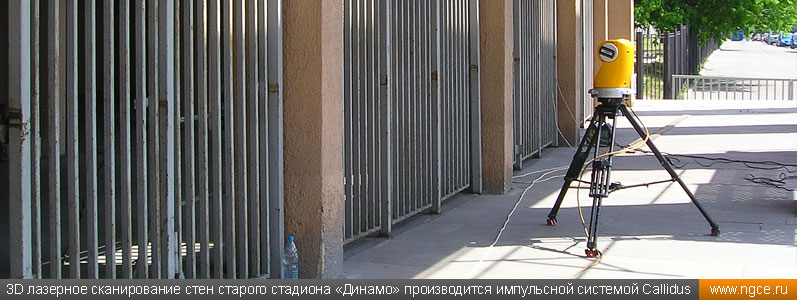

3D лазерное сканирование стен старого стадиона «Динамо» производится импульсной системой Callidus

С началом нового столетия всё чаще начинали звучать мнения о необходимости скорейшего проведения масштабной реконструкции легендарного московского стадиона «Динамо», который, несмотря на свою важную роль в спортивной жизни столицы, безнадежно устарел и всё менее соответствовал мировым и европейским стандартам и требованиям к футбольным стадионам. В ходе обсуждений самых разнообразных проектов реконструкции стадиона звучали споры относительно сохранения исторического облика этой арены. Для целей подготовки одного из проектов реконструкции стадиона «Динамо» в 2007 году были привлечены специалисты инженерной компании «НГКИ» — им была поставлена задача проведения исполнительной съемки и построения точной и актуальной трехмерной модели спортивной арены, которая отражала бы фактические размеры всех элементов строения. Обмерные работы на объекте были выполнены при помощи современной технологии лазерного сканирования в весьма сжатые сроки. Для съемки были использованы импульсные 3D лазерные сканирующие системы Trimble GX и Callidus.

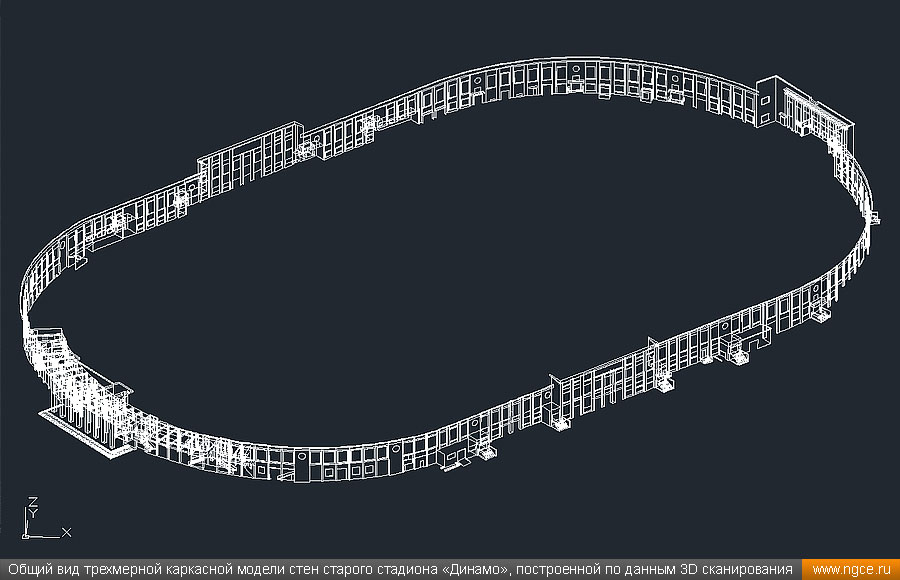

Общий вид и увеличенный фрагмент каркасной 3D модели стадиона, созданной по данным 3D сканирования

По причине очень больших размеров объекта из двух популярных типов моделей архитектурных объектов — каркасной и твердотельной — Заказчиком проекта была выбрана именно каркасная, которая занимает гораздо меньший объем памяти компьютера. В каркасной трехмерной модели объекта отображаются только границы элементов конструкции в пространстве. Точность и объем модели в данном случае напрямую зависят от того факта, по каким соображениям или критериям объект разбит на плоскости. В нашем случае модель требовалась на этапе эскизного проектирования, поэтому 3D моделированию подлежали только основные элементы конструкции объекта. Мелкие детали и элементы инфраструктуры объекта (кабели, трубопроводы, сантехническое оборудование) моделированию не подлежали. Тем не менее, с целью достижения максимальной точности отображения геометрии этого объекта традиционный прием “copy–paste” типовых элементов конструкции нашими специалистами при моделировании не применялся.

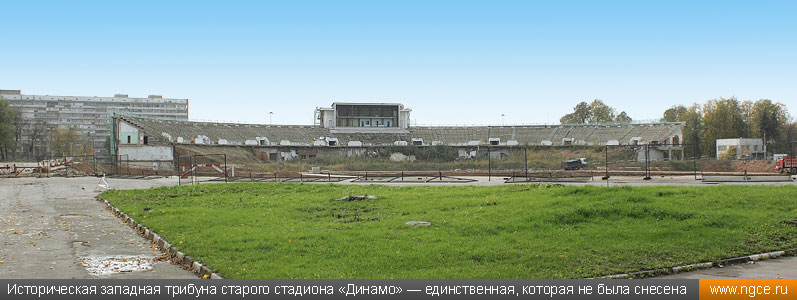

Историческая западная трибуна старого стадиона «Динамо» — единственная, которая не была снесена

Первоначально стадион «Динамо» планировалось реконструировать с сохранением исторических фасадов, поскольку этого требовал охранный статус памятника архитектуры, однако постановлением правительства Москвы от 12 июля 2011 года границы территории этого объекта культурного наследия были сильно изменены, после чего были снесены восточная, северная и южная трибуны, а историческая западная трибуна, которая является памятником архитектуры, была сохранена. Также были демонтированы осветительные мачты, которые, благодаря своим огромным размерам, были одним из привычных многим ориентиров в северной части Москвы. В ноябре 2012 года представители инвестора строительства нового стадиона «Динамо», компании «ВТБ-Арена», заявили, что снесённые стены старого стадиона будут восстановлены по результатам лазерного сканирования, произведённого специалистами «НГКИ» еще до сноса, а также обещали провести реставрацию, вернув на своё место оригинальные барельефы работы скульптора Сергея Меркурова. «Точечное и доскональное лазерное сканирование позволит один в один восстановить те стены, которые из-за их аварийного состояния не могли быть сохранены», — сообщила пресс-служба компании «ВТБ-Арена». Таким образом, проект по проведению архитектурных обмеров методом наземного лазерного сканирования и последующему построению точной трехмерной модели старого московского стадиона «Динамо», который был выполнен инженерами компании «НГКИ» в 2007 году, поможет вернуть новой современной арене некоторые узнаваемые, привычные и столь милые сердцам миллионов спортивных болельщиков и простых москвичей исторические черты.

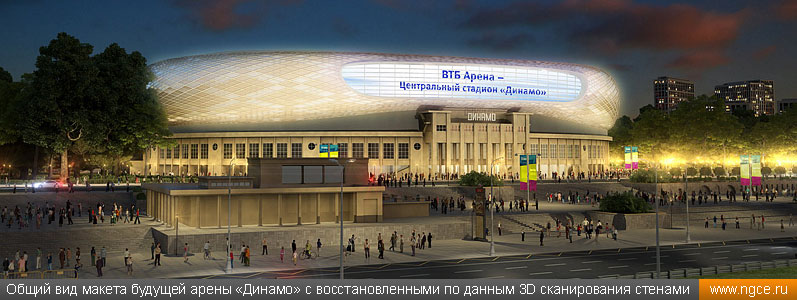

Общий вид макета будущей арены «Динамо» с восстановленными по данным лазерного сканирования стенами

Инженерная компания «НГКИ» имеет богатый опыт выполнения обмерных работ на объектах историко-культурного наследия и архитектуры. Наши специалисты при проведении архитектурных обмеров используют инновационную технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений, на основе которых можно не только составлять традиционные плоские чертежи, но и строить актуальные 3D модели. Сотрудники нашей компании выполняют высокоточные обмеры фасадов и внутренних помещений, элементов декора зданий, интерьеров и мебели. Подробное описание всех видов осуществляемых работ в данном сегменте рынка вы можете найти в подразделе «Услуги» нашего сайта, где рассказывается о производстве обмерных работ на объектах культурного наследия и архитектуры.

Изображения:

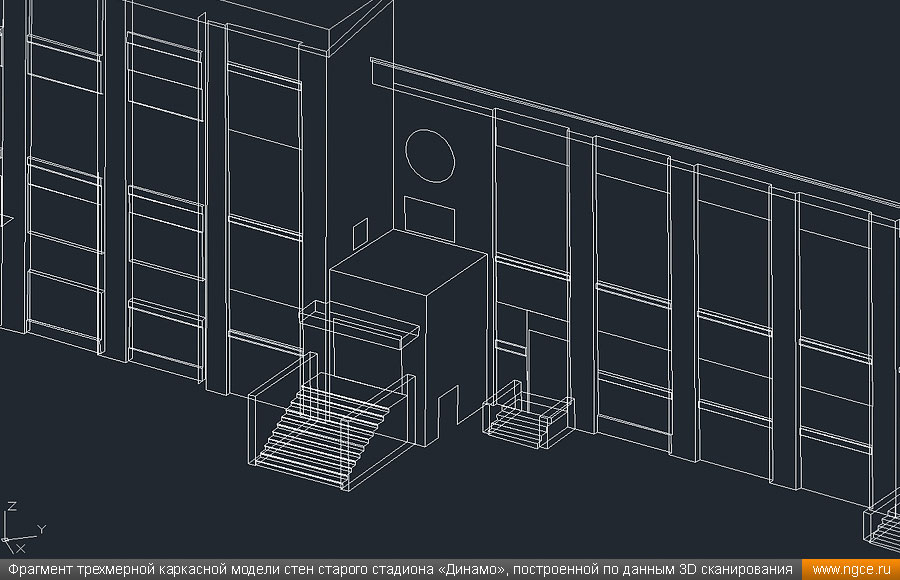

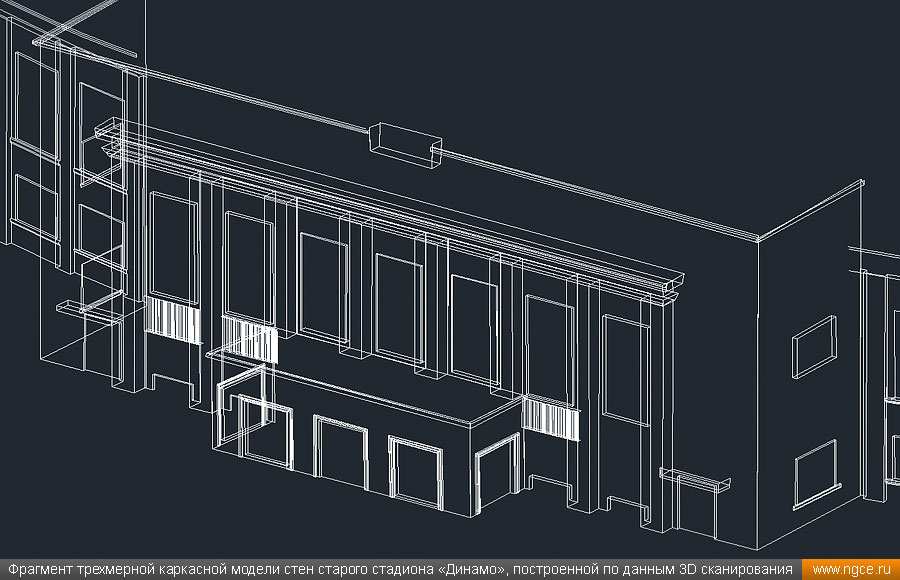

Общий вид трехмерной каркасной модели стен старого стадиона «Динамо», построенной по данным 3D лазерного сканирования Фрагмент трехмерной каркасной модели стен старого стадиона «Динамо», построенной по результатам 3D лазерного сканирования Фрагмент трехмерной каркасной модели стен старого стадиона «Динамо», построенной по результатам 3D лазерного сканирования
