Архитектурные обмеры фасадов здания Главного штаба Сухопутных войск по технологии лазерного сканирования

Архитектурные обмеры фасадов здания Главного штаба Сухопутных войск

11.10.2013 г.

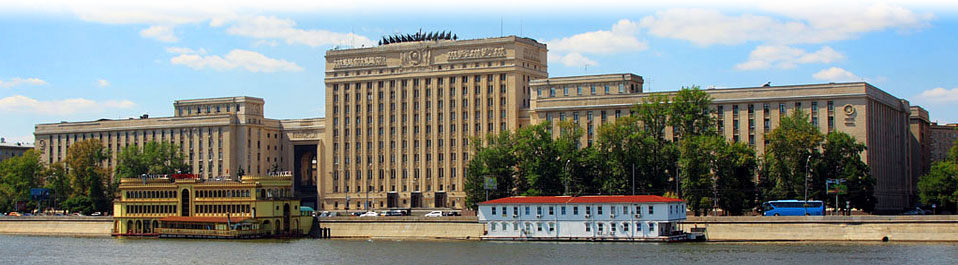

Специалисты нашей компании завершили большой и интересный проект по лазерному сканированию и построению обмерных чертежей фасадов одного из наиболее известных и примечательных архитектурных памятников советской эпохи — комплекса зданий Главного штаба Сухопутных войск России, возведенного в 1940–1951 годах на Фрунзенской набережной (дом №22).

Комплекс зданий Главного штаба Сухопутных войск был возведен в середине прошлого века по проекту знаменитого советского архитектора Л.В. Руднева, ведущего практика сталинской архитектуры, который является автором целого ряда значительных сооружений в Советском Союзе и Варшаве, в том числе главного здания МГУ на Воробьевых горах, Театра Российской Армии, Общевойсковой академии Вооружённых Сил на Девичьем поле и многих других проектов, построек, сооружений и памятников советской эпохи. Монументальный вид главного здания штаба Сухопутных войск и пристроенных к нему корпусов и в наши дни довлеет над общим архитектурным ансамблем набережной и поражает размерами и мощью. Фасады зданий достаточно простые, не отягощенные декором или лепниной, но корпус главного здания венчает аттик с барельефами, изображающими солдат, матросов и символизирующий мощь и непобедимость Красной Армии.

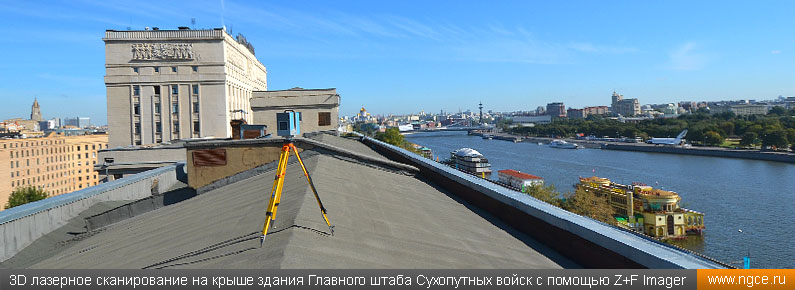

Лазерное сканирование на крыше здания Главного штаба Сухопутных войск

Общая площадь отсканированных фасадов комплекса зданий составила около 25000 квадратных метров. На съемку было затрачено 9 рабочих дней. На построение обмерных чертежей потребовалось чуть более месяца. Обмерные работы выполнялись с помощью фазовых 3D лазерных сканеров Leica HDS6100 и Z+F Imager 5006. Приборы отлично справились со сканированием столь высоких фасадов (более 35–40 м) и позволили получить качественные измерения даже на предельных для них расстояниях, полностью развеяв все наши опасения.

Обмерные чертежи фасадов были выполнены в формате AutoCAD и переданы нашему Заказчику, одной из проектных московских компаний, в заранее обозначенный срок и с неизменно высоким качеством исполнения.

С информацией о третьей и заключительной стадии данного проекта по 3D лазерному сканированию и построению точных обмерных чертежей Главного штаба Сухопутных войск России, выполнение которой было завершено нашими специалистами в декабре 2013 года, Вы можете ознакомиться здесь.

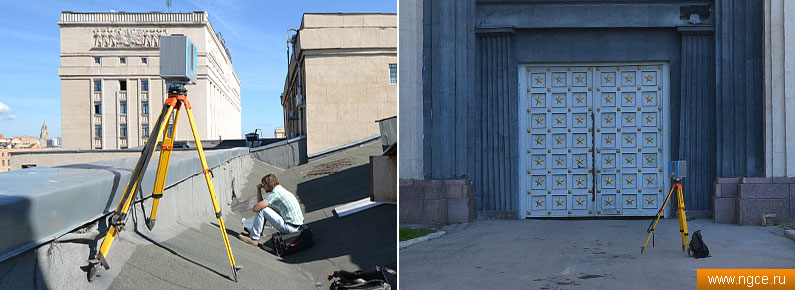

Выполнение обмерных работ здания Главного штаба Сухопутных войск

Компания «НГКИ» профессионально занимается архитектурными обмерами объектов историко-культурного наследия. Производство обмерных работ является обязательным этапом при реставрации различных памятников архитектуры и объектов исторического и культурного наследия. Наши специалисты выполняют следующие виды обмерных работ: обмеры фасадов, обмеры внутренних помещений, обмеры декоративных элементов интерьеров и экстерьеров. Более подробно о видах выполняемых работ и особенностях данного сегмента рынка вы можете узнать в разделе «Услуги» нашего сайта: обмерные работы на объектах культурного наследия и архитектуры.
