Наземное лазерное сканирование и создание цифровой 3D модели цеха по производству серы Медного завода ЗФ ГМК «Норильский Никель»

Лазерное сканирование и моделирование цеха Медного завода в г. Норильск

08.06.2006 г.

Специалисты инженерной компании «НГКИ» выполнили масштабный проект по наземному лазерному сканированию и построению цифровой 3D модели цеха по производству элементарной серы Медного завода Заполярного филиала ОАО «ГМК «Норильский Никель». Конечной целью данного проекта являлось построение точной трехмерной модели участка производства элементарной серы для последующего проектирования реконструкции технологической линии. Работы производились в условиях действующего производства, которое сопровождалось вибрацией, частой сменой температуры, иногда при полном отсутствии оптической видимости.

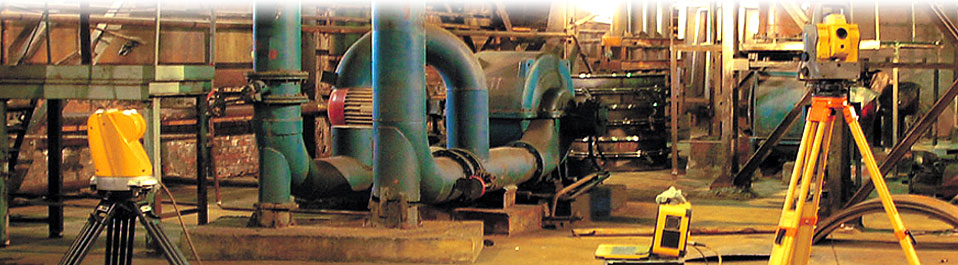

Общая площадь объекта составила примерно 5600 квадратных метров, объем помещения — около 120000 кубических метров. Полевой этап работ занял в общей сложности два месяца. При его выполнении нашими специалистами были комплексно использованы возможности импульсных лазерных сканирующих систем Trimble GS200 и Callidus, а также электронных безотражательных тахеометров Trimble и Nikon.

Камеральный этап работ, включивший в себя обработку полученных данных 3D лазерного сканирования и построение трехмерной модели цеха, занял четыре месяца. Предварительная обработка данных, проверка и привязка массивов точек к локальной системе координат производились в программном обеспечении RealWorks Survey. Моделирование выполнялось в среде 3Dipsos. Результатом выполненной работы стала трехмерная модель четырех участков цеха предприятия, состоящая из 45 тысяч твердотельных 3D объектов и привязанная к строительным осям. Все объекты были смоделированы с учетом их реальных деформаций и размещены по принадлежности в отдельных файлах dwg.

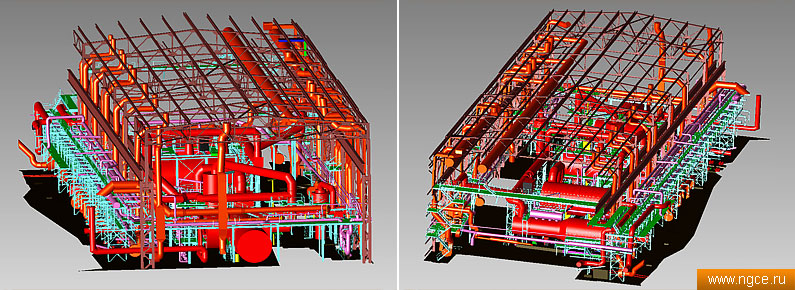

Общий вид трехмерной модели цеха по производству серы Медного завода ЗФ ГМК «Норильский Никель»

С подробным описанием проекта по наземному лазерному сканированию и 3D моделированию цеха Медного завода ЗФ ГМК «Норильский Никель», который был выполнен специалистами инженерной компании «НГКИ» в 2006 году, вы можете ознакомиться в разделе «Проекты» нашего сайта.
