Архитектурные обмеры здания гостиницы «Интурист» в Сочи по технологии лазерного сканирования для восстановительных работ

Архитектурные обмеры здания гостиницы «Интурист» в Сочи по технологии лазерного сканирования для восстановительных работ

В 2007 году специалисты компании «НГКИ» выполнили обмерные работы заброшенного здания гостиницы «Интурист» в Сочи при помощи технологии лазерного сканирования с целью подготовки проекта восстановления.
Цель проекта: получение исполнительной документации.
Форма: комплект чертежей фасадов, поэтажные сечения и планы, трехмерные модели здания и фонтанов.
Продолжительность: полевой этап — 3 недели;
обработка — 2 месяца.
Объем работ: суммарная площадь фасадов — более 1600 кв.м;
внутренние помещения и каскад фонтанов — более 1600 кв.м.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Оборудование: импульсный лазерный сканер Trimble GX;
инженерный электронный тахеометр Nikon NPL-362.

Осенью 2007 года специалисты инженерного предприятия «НГКИ» по заказу собственника выполнили комплекс работ по архитектурным обмерам здания гостиницы «Интурист» в городе Сочи методом наземного лазерного сканирования для создания проектной документации с целью подготовки проекта восстановления и реставрации этого памятника советской архитектуры.

Перед специалистами компании Заказчиком была поставлена задача: получить обмерные чертежи здания гостиницы и каскада фонтанов, находящихся на территории данного гостиничного комплекса. Гостиничный комплекс является памятником архитектуры Советской эпохи, поэтому, в случае его реставрации, по завершению работ все строения комплекса должны предстать перед посетителями в таком же виде, как и полвека назад. Для этого было необходимо запечатлеть существующий облик здания как можно более подробно, что позволила сделать современная технология лазерного сканирования.

Для выполнения поставленной задачи все фасады здания гостиницы, общей площадью 1600 квадратных метров, были отсканированы с 40 станций. Кроме 3D сканирования фасадов, была проведена съемка части внутренних помещений и каскада фонтанов, общей площадью 2 700 квадратных метров. Полевой этап занял 2 недели работы бригады из двух инженеров.

На первом этапе обработки данных лазерного сканирования была построена трехмерная модель здания и каскада фонтанов. Параллельно с этим создавались трехмерные модели элементов декора фасадов и внутренних помещений гостиницы. Всего было составлено более 90 высокоточных моделей архитектурных элементов. На их основании были подготовлены эскизы по каждому из элементов и построены разрезы. После завершения работ по построению модели нашими специалистами были изготовлены чертежи фасадов и деталей декора здания гостиницы, созданы поэтажные планы и сечения. Построение трехмерных моделей фонтанов и здания со всеми элементами декора, а также процесс разработки чертежей объекта заняла восемь недель работы двух специалистов.

Компания «НГКИ» профессионально занимается архитектурными обмерами объектов историко-культурного наследия на протяжении многих лет. Выполнение архитектурных обмеров является обязательным этапом при реставрации объектов исторического и культурного наследия и памятников архитектуры. Владея необходимыми современными технологиями, такими как наземное лазерное сканирование, тахеометрические и GNSS-измерения, а также обладая многолетним опытом выполнения различных съемочных работ, компания «НГКИ» производит следующие обмерные работы: обмеры фасадов, обмеры внутренних помещений, обмеры элементов интерьеров.

Изображения:

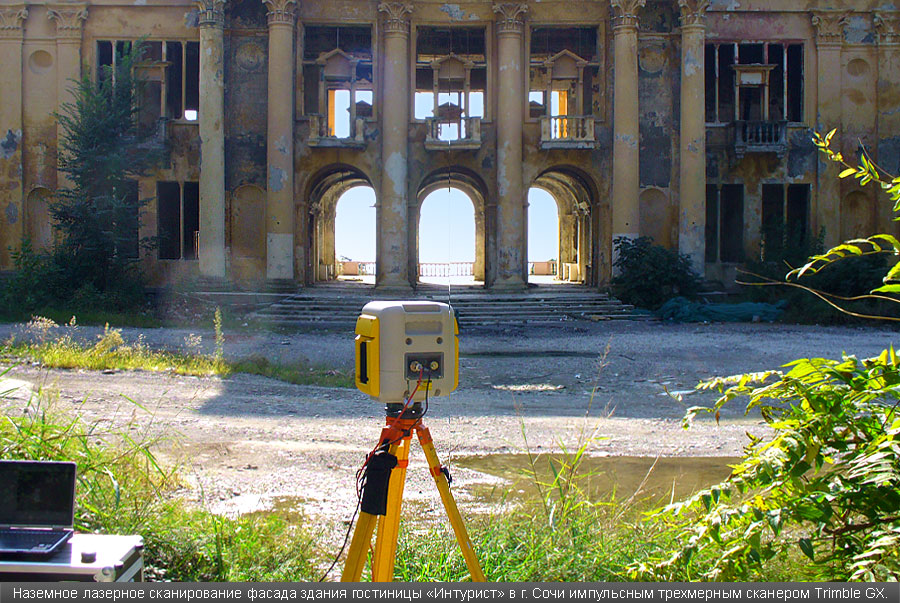

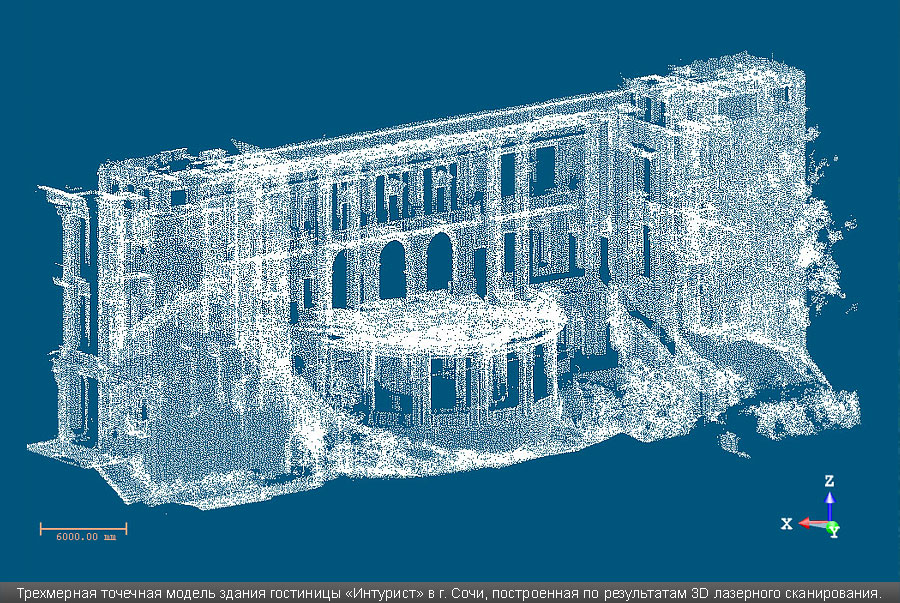

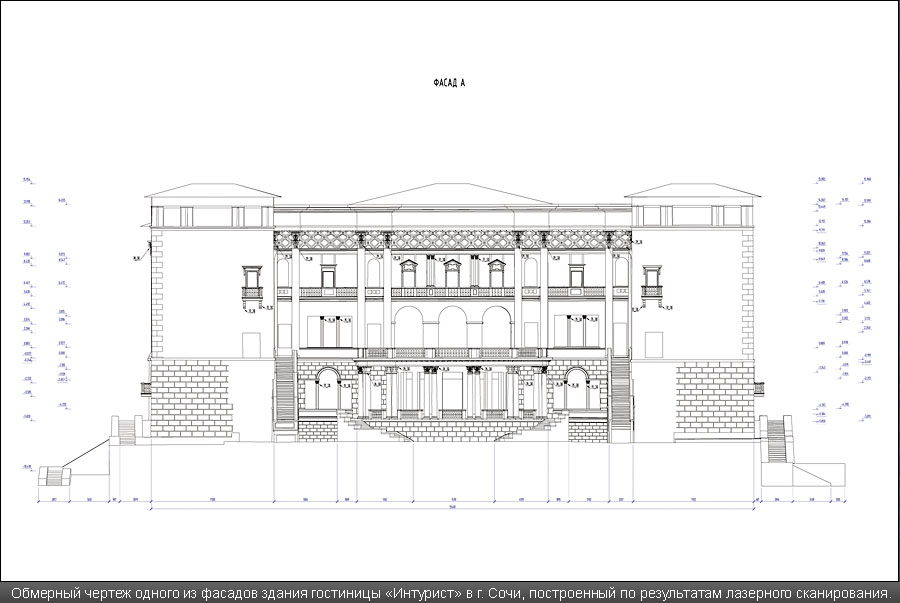

Наземное лазерное сканирование фасада здания гостиницы «Интурист» в г. Сочи импульсным трехмерным сканером Trimble GX Трехмерная точечная модель здания гостиницы «Интурист» в г. Сочи, построенная по результатам 3D лазерного сканирования Обмерный чертеж одного из фасадов здания гостиницы «Интурист» в г. Сочи, построенный по результатам лазерного сканирования
