Архитектурные обмеры памятников дворцово-паркового комплекса в Ораниенбауме с использованием технологии 3D лазерного сканирования для целей реставрации

Архитектурные обмеры памятников дворцового комплекса в Ораниенбауме с использованием технологии лазерного сканирования

Инженеры компании «НГКИ» использовали технологию лазерного сканирования для создания обмерных чертежей и 3D моделей объектов дворцово-паркового комплекса Ораниенбаума, расположенного в пригороде Санкт-Петербурга, для целей реставрации.
Цель проекта: получение исполнительной документации.
Форма: комплект чертежей, разрезов и сечений, трехмерные модели.
Продолжительность: полевой этап — 7 дней;
обработка — 2 месяца.
Объем работ: суммарная площадь фасадов — более 1100 кв.м.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Оборудование: импульсный лазерный сканер Trimble GS200;
инженерный электронный тахеометр Nikon NPL-362;
высокоточный лазерный сканер Konica Minolta VI-9i.

Инженерная компания «НГКИ» выполнила работы по лазерному сканированию и созданию чертежей фасадов зданий Верхнего парка дворцово-паркового комплекса в Ораниенбауме (пригород Санкт-Петербурга).

Дворцово-парковый комплекс Ораниенбаума — один из первых дворцово-парковых ансамблей России, он является памятником архитектуры XVIII века мирового значения. В число зданий, подлежащих съемке по технологии лазерного сканирования вошли наиболее изветные: Китайский дворец, Кавалерский корпус, Китайская кухня и пергола.

Китайский дворец, построенный архитектором А. Ринальди в 1762–68 годах, представляет собой двухэтажное здание с флигелями с общей площадью всех фасадов чуть более 1100 квадратных метров. Для полного охвата этого здания потребовалось десять станций лазерного сканирования, на каждой из которых было измерено порядка 6–7 миллионов точек. Общее число полученных точек составило 67 миллионов. На весь этап полевых работ по наземному лазерному сканированию Китайского дворца нашими специалистами было затрачено пять дней.

Съемка Кавалерского корпуса методом лазерного сканирования велась с пяти станций и заняла три дня, в результате обмерных работ было получено 26 миллионов точек. После выполнения архитектурных обмеров Китайской кухни было получено 17 миллионов точек с четырех станций сканирования, вся съемка заняла 1 день работ. Для съемки перголы оказалось достаточно всего трех станций лазерного сканирования (около 5 миллионов точек).

Все полевые работы были выполнены бригадой из 2-3 человек. В работе использовался импульсный лазерный сканер Trimble GS200, сшивка сканов осуществлялась по маркам-отражателям. Для координирования марок использовался безотражательный электронный тахеометр. Питание 3D лазерного сканера и управляющего ноутбука осуществлялось с помощью переносного бензогенератора.

Камеральная обработка полученных цифровых данных лазерного сканирования проводилась двумя специалистами в программном обеспечении Trimble RealWorks Survey с дальнейшим экспортом в AutoCAD. На первоначальном этапе обработки сканы были очищены посторонних шумов и сшиты в единой системе координат. Затем с помощью AutoCAD были вычерчены планы фасадов и наборы горизонтальных и вертикальных сечений. В общей сложности камеральная обработка заняла около двух месяцев.

В ходе данного проекта с применением технологии высокоточного лазерного сканирования были оцифрованы лепные архитектурные элементы Китайского дворца, размеры деталей которых весьма небольшой и составляют лишь первые сантиметры. Для этих целей потребовалось применение высокоточного лазерного сканера Konica Minolta VI-9i. Всего было отсканировано три декоративных элемента, размеры которых — 2х0,5 м, 2,5х1,5 м и 4х2 м. Общее время съемки методом лазерного сканирования составило около шести часов, еще восемь часов было потрачено на окончательное соединение полученных сканов в единую модель и ее редактирование, которое производилось в специализированной программе INUS RapidForm.

Цифровая 3D модель — это настоящий трехмерный «паспорт» исторического памятника или памятника архитектуры, который с высокой степенью подробности отображает все особенности его геометрии. Возможно, документирование объектов историко-культурного наследия при помощи инновационной технологии трехмерного наземного лазерного сканирования станет стандартом уже в самом ближайшем будущем.

Компания «НГКИ» профессионально занимается архитектурными обмерами объектов историко-культурного наследия. Проведение обмерных работ является обязательным этапом при реставрации памятников архитектуры и объектов исторического и культурного наследия. Владея всеми необходимыми технологиями, такими как трехмерное лазерное сканирование, тахеометрические и GPS-измерения, а также обладая многолетним опытом выполнения разнообразных съемочных работ, компания «НГКИ» производит следующие обмерные работы: обмеры фасадов, обмеры внутренних помещений, обмеры элементов интерьеров.

Изображения:

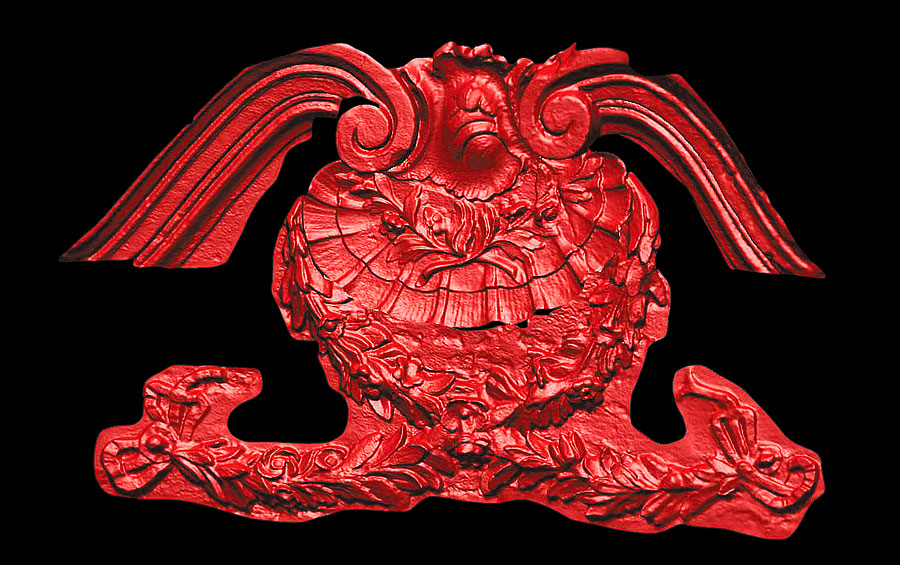

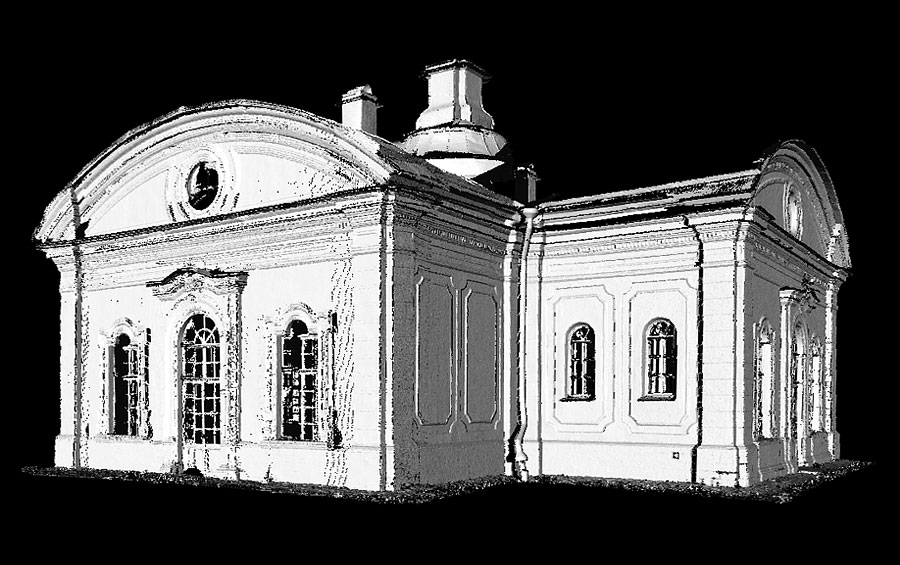

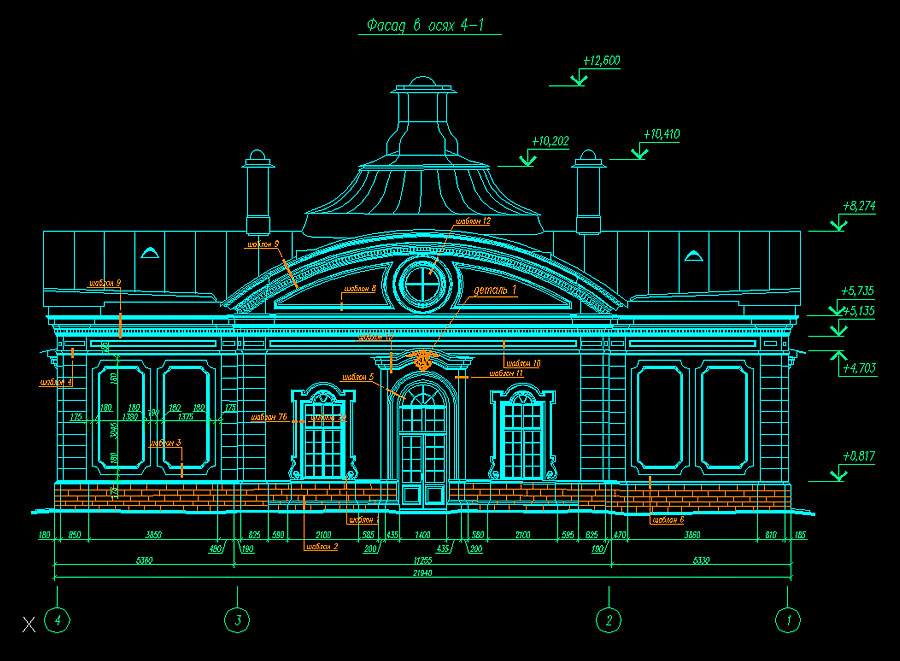

Цифровая точечная модель Китайской кухни — результат лазерного сканирования данного здания в Ораниенбауме Обмерный чертеж фасада Китайского дворца, построенный в программе AutoCAD по результатам лазерного сканирования Трехмерная модель архитектурного элемента Китайского дворца, построенная по результатам высокоточного лазерного сканирования объекта
