Выполненные проекты компании «НГКИ»
Трехмерное наземное лазерное сканирование и создание топографических планов гольф-полей Moscow Country Club

Трехмерное наземное лазерное сканирование и создание топографических планов гольф-полей Moscow Country Club

В апреле и мае 2004 года специалисты нашей инженерной компании произвели детальную топографическую съемку всех 19 игровых полей гольф-клуба Moscow Country Club в Нахабино при помощи инновационной технологии трехмерного наземного лазерного сканирования.
Цель проекта: топографическая съемка гольф-полей клуба.
Форма: топографические планы гольф-полей с высотой сечения рельефа 0,25 м.
Продолжительность: полевой этап — 9 дней;
обработка — 10 дней.
Объем работ: 19 гольф-полей общей площадью около 50 га.
Ресурсы: полевой этап — 5 сотрудников;
обработка — 5 сотрудников.
Оборудование: электронный тахеометр Trimble 5600;
электронный тахеометр Nikon NPL 352;
импульсный лазерный сканер Trimble GX;
GPS-приемники Trimble 5700 (2 шт.).

Cпециалистами нашей инженерной компании были произведены топографо-геодезические работы с использованием технологии наземного лазерного сканирования в гольф-клубе Moscow Country Club в Нахабино. Целью данного проекта было создание подробных топографических планов всех 19 полей для гольфа в масштабе 1:500 с высотой сечения рельефа 0,25 м для проектирования дренажной системы.

Съемочное обоснование проекта было развито спутниковыми GPS-приемниками Trimble 5700. Часть топографической съемки также выполнялась при помощи GPS. Для этого был использован режим съемки GSM-RTK, который позволяет передавать дифференциальные поправки в реальном времени через сеть GSM. При этом инженер-геодезист имеет возможность оценить получаемую точность проводимого измерения сразу на экране прибора. Кроме того, технология GSM-RTK позволяет в значительной степени расширить район работ, поскольку отсутствует необходимость в прямой радиовидимости между модемами базовой и передвижной GPS-станций. Для выполнения детальной топографической съемки, в особенности рельефа, использовались современные безотражательные электронные тахеометры Trimble 5600 и Nikon NPL 352, а также трехмерный импульсный лазерный сканер Trimble GX.

На нескольких игровых полях гольф-клуба в качестве эксперимента был использован инновационный метод наземного лазерного сканирования, до этого для топографической съемки никогда не применявшийся — именно наша компания еще в 2004 году впервые применила технологию лазерного сканирования для произведения топографической съемки. Этот способ позволил существенно сократить время выполнения полевых работ. Кроме того, за счет гораздо более высокой подробности съемки рельефа в значительной степени улучшилось качество отчетных материалов. За 9 дней полевых работ при помощи различных методов съемки были отсняты все игровые поля гольф-клуба.

Камеральная обработка результатов измерений, полученных при помощи электронных тахеометров и геодезических GPS-приемников, проводилась в программе Land Development Desktop. При обработке данных наземного лазерного сканирования сначала было выполнено объединение всех полученных сканов в единую систему координат, а затем произведено трансформирование уже в систему координат съемочного обоснования, дешифрирование и отрисовка объектов, построение горизонталей. Данная работа велась в специализированном программном обеспечении Trimble RealWorks Survey. После экспорта данных в среду AutoCAD была проведена окончательная компоновка и подготовка всех планов к печати. Составленные топографические планы были переданы заказчику в бумажном и цифровом видах.

Топографо-геодезические изыскания как с использованием традиционных методов съемки (электронных тахеометров и геодезических GNSS-приемников), так и с применением современной технологии наземного лазерного сканирования являются важным сегментом деятельности инженерной компании «НГКИ».

Изображения:

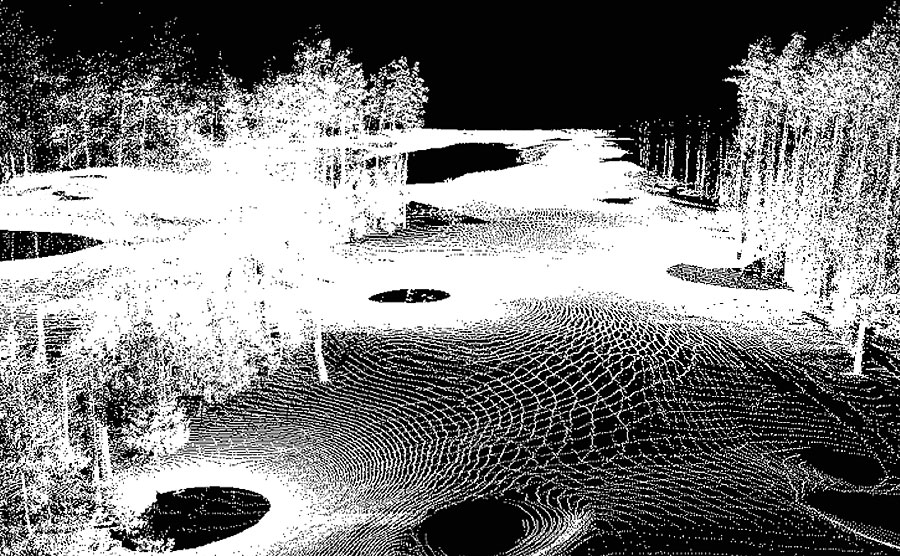

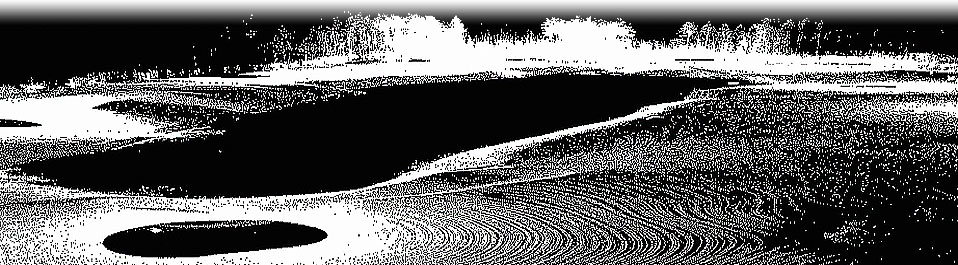

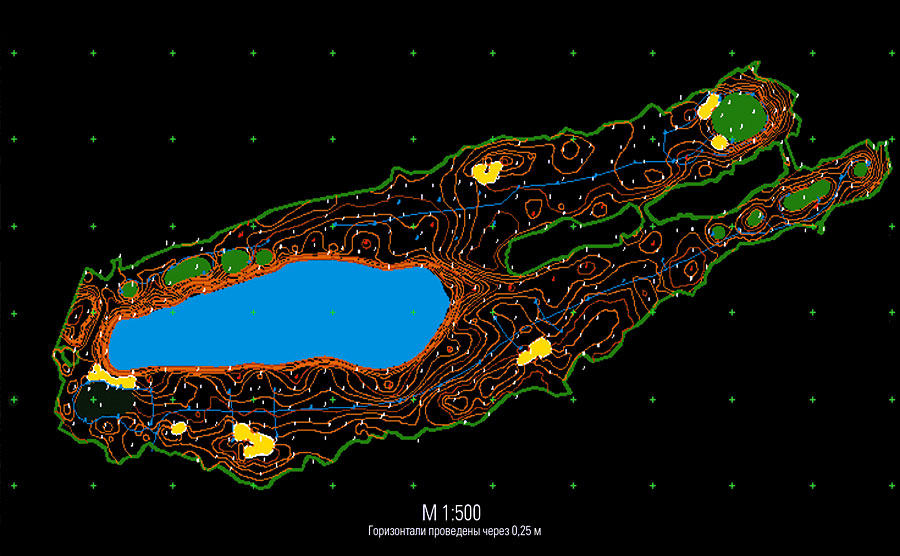

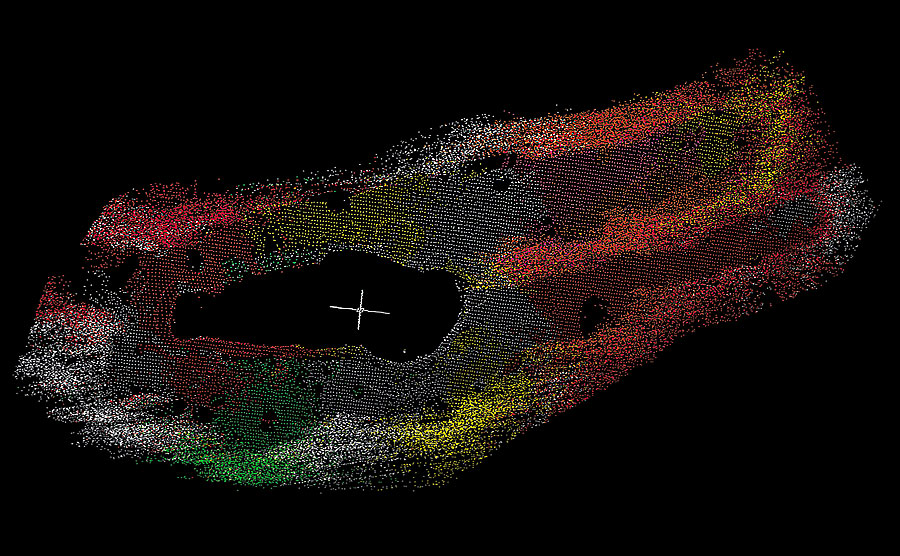

Результат наземного лазерного сканирования («облако» точек) одного из гольф-полей Трехмерная точечная модель одного из гольф-полей, построенная по результатам выполненного наземного лазерного сканирования объекта Топографический план одного из гольф-полей в масштабе 1:500 с высотой сечения рельефа 0,25 м. Топоплан построен по результатам наземного лазерного сканирования гольф-поля.
