Архитектурные обмеры южного вала Выборгского замка методом лазерного сканирования для целей реставрации

Архитектурные обмеры южного вала Выборгского замка методом лазерного сканирования для целей реставрации

Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры южного оборонительного вала Выборгского замка — единственного в России средневекового замка. Обмерные работы на данном объекте были проведены методом лазерного сканирования. Архитектурные обмеры и подготовка по их результатам отчётных материалов выполнялись для целей подготовки проекта реставрации.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: архитектурные обмеры для целей реставрации.
Результаты: облако точек и mesh-модель южного оборонительного вала замка.
Продолжительность: полевой этап — 1 день;
обработка — 2 дня.
Ресурсы: полевой этап — 1 сотрудник;
обработка — 1 сотрудник.
Объём работ: участок оборонительного вала крепости длиной около 120 метров.
Оборудование: фазовый лазерный сканер Z+F Imager 5006.

Специалисты инженерного предприятия «НГКИ» в сжатые сроки выполнили небольшой, но весьма интересный проект по точным архитектурным обмерам южного оборонительного вала Выборгского замка. Обмерные работы на объекте были проведены по технологии лазерного сканирования. Архитектурные обмеры объекта были выполнены для целей подготовки проекта его реставрации.

Выборгский замок: история и современный статус

Выборгский замок был основан шведами ещё в 1293 году, в ходе Третьего крестового похода на племена, населявшие Карельский перешеек, которые были союзниками Великого Новгорода. Шведы разрушили укреплённый пункт карел и возвели на Замковом острове мощную крепость, получившую название Выборг. Возвышенная часть острова была окружена каменной стеной, а в центре была построена каменная квадратная в плане высокая башня-донжон, которую назвали в честь норвежского короля и крестителя Скандинавии Олафа Святого. Эта башня долгое время считалась самым высоким донжоном в Скандинавии. Толщина крепостных стен Выборга составляла 1,5–2 метра, а толщина стен башни — 4 метра. Сверху стены завершались зубцами, а по периметру шла навесная деревянная галерея — боевой ход. Выборгский замок быстро превратился в весьма надёжный форпост распространения влияния Швеции на земли Карельского перешейка, несколько веков оставаясь неприступным.

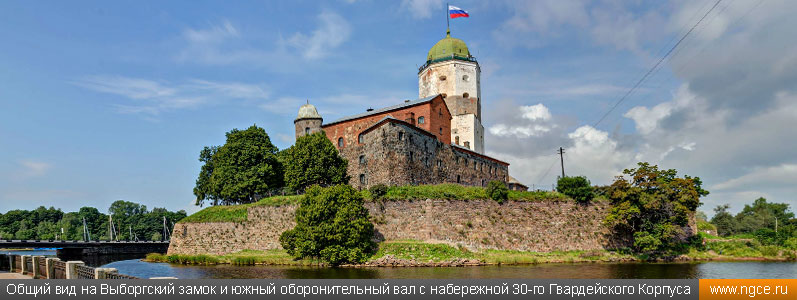

Общий вид на Выборгский замок и южный оборонительный вал с набережной 30-го Гвардейского Корпуса

В середине XV века по периметру острова был возведён оборонительный вал из камня, образовавший так называемый «нижний двор» замка. Внешняя стена включала в себя несколько квадратных в плане боевых башен — Сторожевая, Пожарная, Новая, Сапожника, позднее была возведена первая круглая башня, названная Райской, а также обновлены рыцарские залы, парадные комнаты, верхний двор вымощен камнем. Ещё спустя почти сто лет произошёл новый этап строительных работ: башни и здания вновь перестроены, береговая линия дополнительно укреплена, а башня Олафа Святого надстроена до семи этажей, причём её верхняя часть получила форму восьмигранника с предусмотренными в трёхметровых стенах бойницами, что давало возможность вести круговой огонь из пушек. В основном, общий вид Выборгского замка с тех пор сохранился до наших дней. В 1710 году неприступная до того времени крепость Выборг была взята войсками Петра I после двухмесячной осады и пушечных обстрелов, после чего город был включён в состав Российского государства с целью защиты его новой столицы — Санкт-Петербурга, став центром комендантского округа. В 1964 году древний замок был передан под будущий музей, который открылся здесь в 1970 году, а с 2000 года он носит название Государственного музея «Выборгский замок».

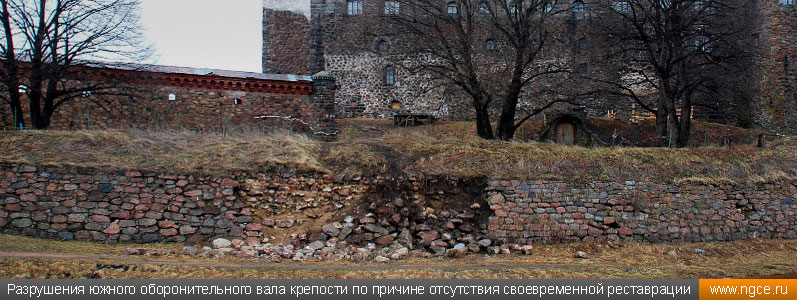

Разрушения южного оборонительного вала Выборгского замка по причине отсутствия своевременной реставрации

Необходимость проведения реставрации и архитектурных обмеров

Несмотря на статус музея, в замке долгое время не проводилось никаких ремонтных и реставрационных работ, что вполне закономерно привело к тому, что многие постройки крепости пришли в аварийное состояние, оборонительный каменный вал, построенный в середине XV века, не дождавшись начала реставрации, с 2009 года начал постепенно разрушаться и обваливаться всё больше и сильнее. Общее состояние единственного в России средневекового замка вызывало всё больше серьёзных опасений как в нашей стране, так и за границей. Долгожданные реставрационные работы на территории Выборгского замка начались летом 2015 года.

Подрядная организация, занимающаяся реставрацией южного оборонительного вала Выборгского замка, обратилась в инженерную компанию «НГКИ» с задачей провести точные архитектурные обмеры крепостного вала и предоставить отчётные материалы в виде точечных моделей и mesh-моделей. Наш специалист, всего лишь за две недели до этого выполнявший обмерные работы павильона «Большой Каприз» в Пушкино, снова отправился в Ленинградскую область, на этот раз в Выборг, и снова для проведения архитектурных обмеров для целей реставрации.

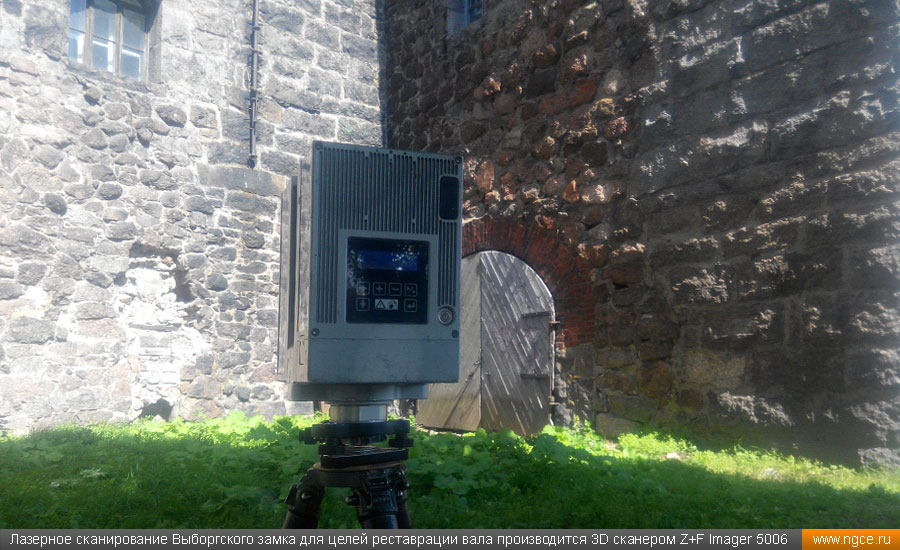

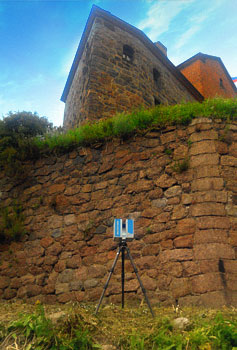

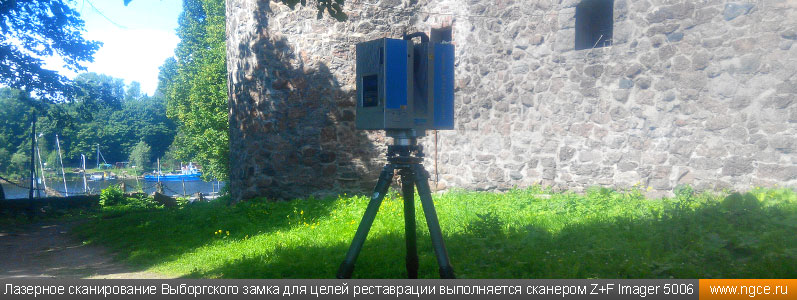

Лазерное сканирование Выборгского замка для целей реставрации выполняется 3D сканером Z+F Imager 5006

Лазерное сканирование южного оборонительного вала Выборгского замка

Южный оборонительный вал Выборгского замка оказался не очень большим объектом — общая длина части, которая подлежала лазерному сканированию, составила около 120 метров. Архитектурные обмеры, которые производились 3D лазерным сканером Z+F Imager 5006 заняли всего один рабочий день, как и обмеры павильона «Большой Каприз» в Царском селе, на котором ранее и была отработана технология обмеров объектов, выложенных необработанным природным камнем.

Камеральный этап работ, включивший обработку данных трёхмерного лазерного сканирования, сшивку облаков точек, очистку их от посторонних шумов и подготовку mesh-моделей, занял немногим больше времени, чем сами обмерные работы на объекте.

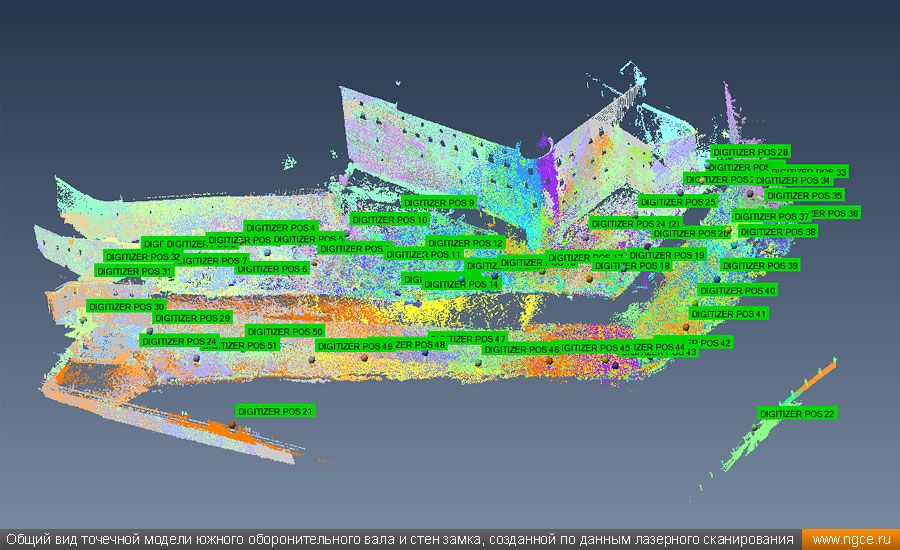

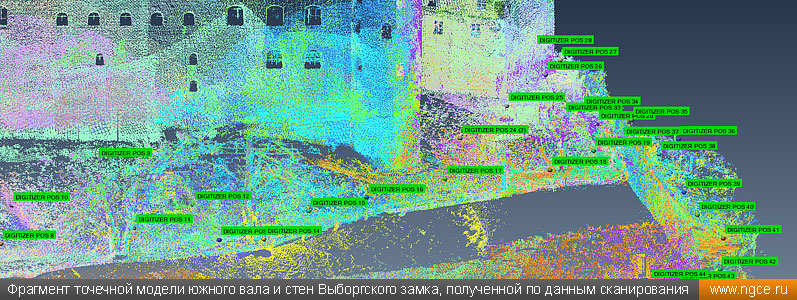

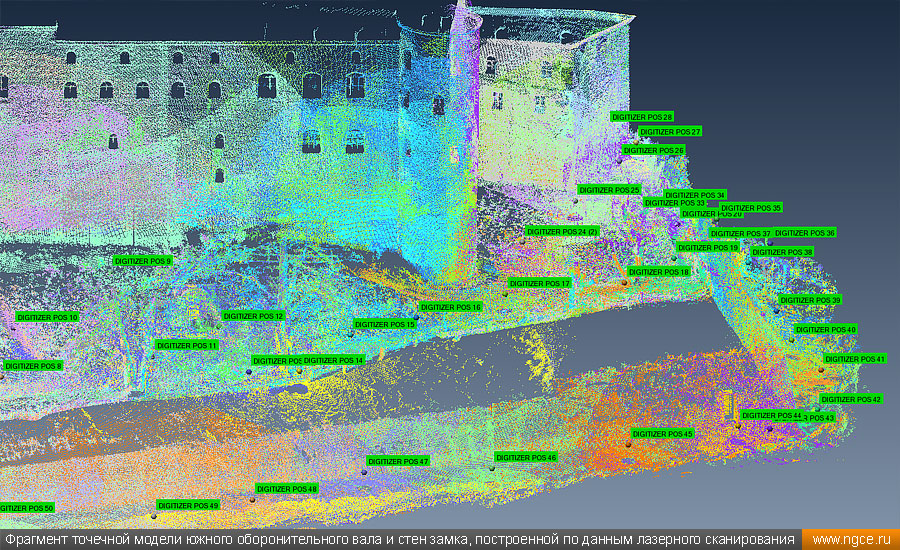

Фрагмент точечной модели южного вала и стен Выборгского замка, полученной по данным лазерного сканирования

Специалисты инженерного предприятия «НГКИ» обладают богатым многолетним опытом выполнения архитектурных обмеров на объектах историко-культурного наследия и архитектуры. При производстве точных обмерных работ наша компания применяет инновационную технологию 3D лазерного сканирования, которая позволяет достаточно быстро получить очень подробные, точные и актуальные результаты измерений, на основе которых возможно как составлять традиционные плоские чертежи, так и строить трёхмерные каркасные, твердотельные или mesh-модели. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка Вы можете найти на странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы на объектах историко-культурного наследия и архитектуры».
