Архитектурные обмеры методом лазерного сканирования и построение 3D модели станции «Новокузнецкая» Московского метрополитена

Архитектурные обмеры методом 3D сканирования и построение модели станции «Новокузнецкая» Московского метро для целей реставрации

Специалисты компании «НГКИ» выполнили проект по архитектурным обмерам и созданию точной трехмерной модели станции «Новокузнецкая» Московского метрополитена с детальным отражением всех элементов для целей подготовки проекта реставрации. Обмерные работы на данном объекте были произведены по технологии 3D лазерного сканирования.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: создание трехмерной модели станции метрополитена с детальным отображением формы всех элементов для целей подготовки проекта реставрации.
Результаты: 3D модель станции метро в формате DWG, ортофотоизображения станции, элементов декора, сечений.
Продолжительность: полевой этап — 2 ночи;
обработка — 12 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 1 сотрудник.
Объем работ: трехмерное лазерное сканирование и моделирование всей площади станции.

Станция «Новокузнецкая» Московского метрополитена, построенная в годы войны по проекту советских архитекторов И. Таранова и Н. Быковой, была открыта 20 ноября 1943 года. Станция имеет пилонную трехсводчатую конструкцию глубокого заложения и обладает богатым художественным оформлением интерьеров, что весьма характерно старым станциям Московского метро. Основной тематикой оформления станции является стойкость и мужество советского народа в годы Великой Отечественной войны. Среди материалов отделки станции преобладает мрамор. В качестве элементов декора использованы многочисленные скульптуры, мозаика, барельефы, панно, а центральная часть зала и потолочные мозаики освещаются рядом торшеров, оформленных темным и красным узорчатым известняком. В 2014 году Московским метрополитеном было принято решение о проведении технического обследования и проектирования реставрационных работ на станции.

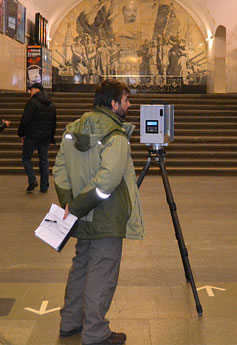

Инженерная компания «НГКИ» выполнила проект по архитектурным обмерам методом 3D лазерного сканирования и созданию точной трехмерной модели станции «Новокузнецкая» Московского метрополитена для целей подготовки проекта её реставрации. Специалистами нашей компании были детально отсканированы: здание верхнего вестибюля станции, наклонный эскалаторный тоннель, нижний вестибюль, пути в пределах станции, а также лестницы переходов на станции «Третьяковская» Калужско-Рижской и Калининской линий. По причине постоянного пассажиропотока все обмерные работы велись на станции только в ночное время. Современным 3D сканером станция была отсканирована за 2 ночные смены.

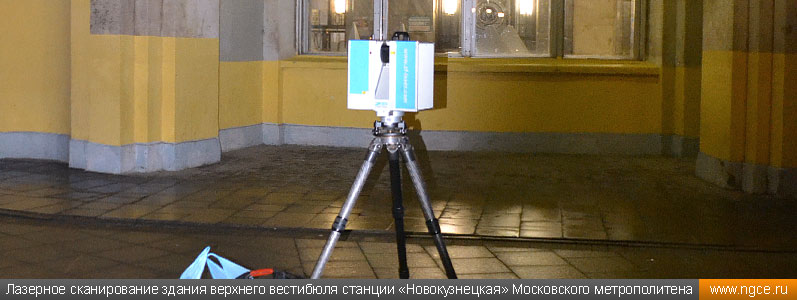

Трехмерное лазерное сканирование здания верхнего вестибюля станции «Новокузнецкая» Московского метро

По причине того, что Заказчик работ был существенно ограничен в средствах, но при этом обладал большим опытом построения обмерных чертежей, наши специалисты подготовили для исполнителей Заказчика ортофотоизображения объекта по 3D сканам. Для выделенных Заказчиком архитектурных деталей, подлежащих реставрации, были сделаны сканы с минимальным шагом измерений для последующего построения точных шаблонов деталей в масштабе 1:1.

Второй важной задачей, поставленной Заказчиком, было построение точной трехмерной модели верхнего вестибюля, наклонного эскалаторного тоннеля и нижнего вестибюля станции. 3D модель была построена нашими сотрудниками, но по соглашению с Заказчиком текстуры на предоставленную нами модель станции его специалисты накладывали самостоятельно.

Инженерная компания «НГКИ» многие годы профессионально занимается выполнением обмерных работ на объектах историко-культурного наследия и архитектуры с применением инновационной технологии 3D лазерного сканирования, дающей возможность быстро получать подробные, актуальные и точные результаты измерений, на основе которых можно не только составлять традиционные плоские чертежи, но и строить детальные 3D модели. Сотрудники нашей компании выполняют высокоточные обмеры фасадов и внутренних помещений, элементов декора зданий, интерьеров и мебели. Более подробное описание видов осуществляемых нами работ в данном сегменте рынка вы сможете найти в разделе «Услуги», где рассказывается о производстве обмерных работ на объектах историко-культурного наследия.

Изображения:

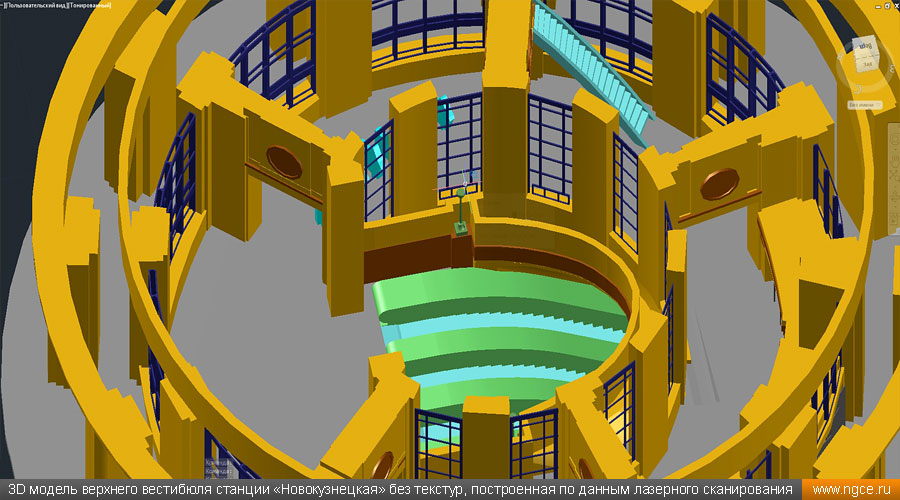

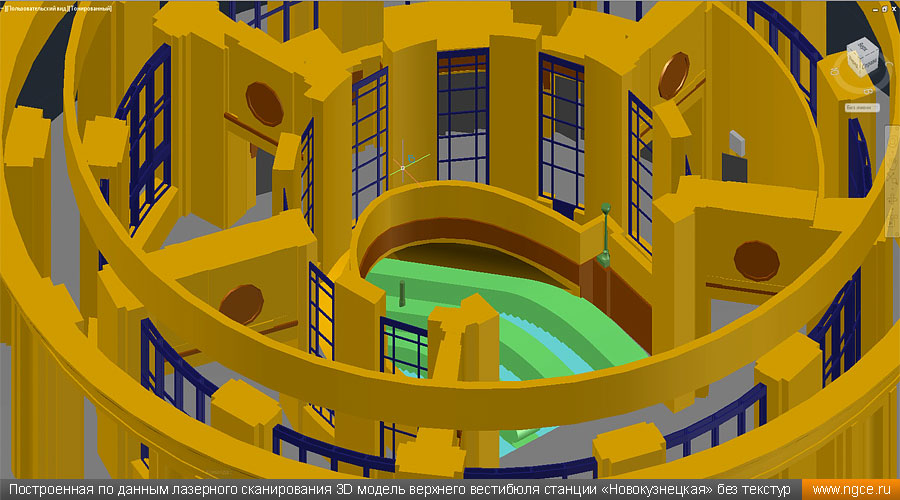

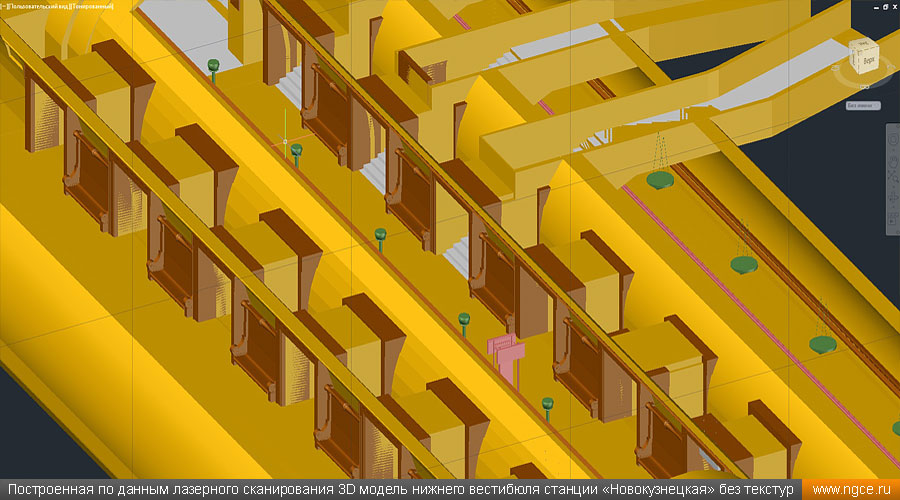

Построенная по данным лазерного сканирования 3D модель верхнего вестибюля станции «Новокузнецкая» Московского метро без текстур 3D модель верхнего вестибюля станции «Новокузнецкая» Московского метрополитена без текстур, построенная по данным лазерного сканирования Построенная по данным 3D лазерного сканирования трехмерная модель нижнего вестибюля станции «Новокузнецкая» Московского метро без текстур
