Архитектурные обмеры методом лазерного сканирования и построение чертежей фасадов Константиновского равелина в Севастополе

Архитектурные обмеры методом 3D сканирования и построение чертежей фасадов Константиновского равелина в Севастополе для целей реставрации

Специалисты компании «НГКИ» выполнили проект по архитектурным обмерам и созданию точных и актуальных чертежей фасадов Константиновской батареи в Севастополе (Крым) для целей подготовки проекта реставрации. Обмерные работы на объекте были проведены по технологии 3D лазерного сканирования.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: подготовка предпроектной документации для целей реставрации.
Результаты: комплект точных обмерных чертежей в формате DWG.
Продолжительность: полевой этап — 2 дня;
обработка — 15 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объем работ: общий периметр фасадов батареи — 250 метров;
количество сканов — более 80.
Оборудование: фазовый лазерный сканер Surphaser 25HSX ER_XS;
электронный тахеометр Nikon NPL-362.

Инженерная компания «НГКИ» выполнила весьма интересный проект по архитектурным обмерам и созданию точных чертежей фасадов Константиновского равелина в г. Севастополе (Крым) для целей подготовки проекта реставрации. Артиллерийская батарея была построена в 1840 году для защиты Севастопольской бухты от неприятельских кораблей и представляет собой двухъярусное здание казематного типа в форме подковы. Проект этой крепости был разработан в 1834 году известным военным инженером полковником К.И. Бюрно, а строительство проводилось под руководством инженер-полковников Фёлькерзама и Павловского. Константиновский равелин сооружен из крымбальского известняка, добытого в Килен-балке, и повторяет очертания мыса; правый фас форта обращен к морю, левый к рейду.

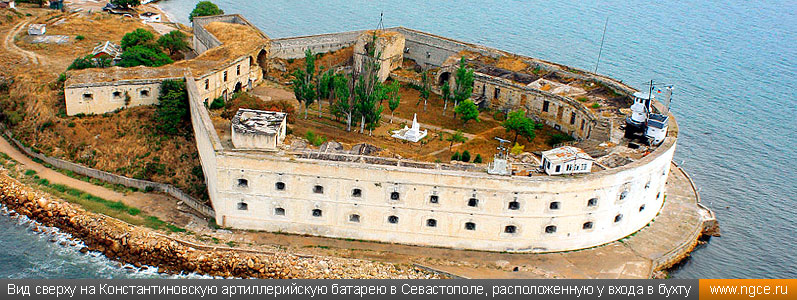

Вид сверху на Константиновскую артиллерийскую батарею в Севастополе, расположенную у входа в бухту

Внутренняя планировка здания батареи — анфиладно-коридорная, в казематах расположены бойницы для орудийной стрельбы. В строгих и простых формах этого фортификационного сооружения явно ощущается влияние стиля ампир. Общая длина равелина по фасаду составляет около 250 метров, ширина — 25 метров, высота крепости над уровнем моря — около 12 метров. Батарея была рассчитана на 94 орудия, которые размещались напротив бойниц, а толстые стены служили надежной преградой защитникам батареи от вражеского огня. Боевое крещение эта крепость получила в ходе героической обороны Севастополя в период Крымской войны 1854–1855 годов. В июне 1942 года, уже во время Великой Отечественной войны, на Константиновской батарее был организован опорный пункт обороны Севастополя, который прикрывал вывод судов из бухты. Таким образом, и спустя сто лет после сооружения батарея вновь приняла бой.

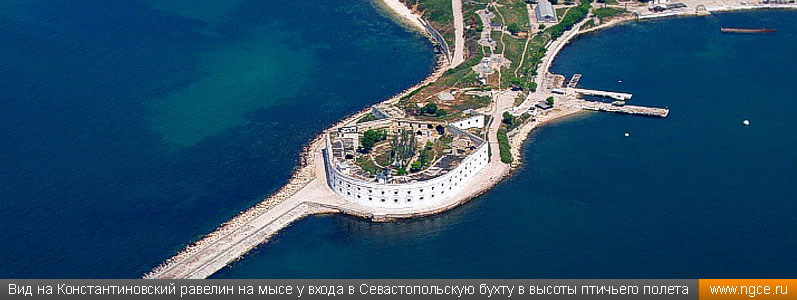

Вид на Константиновский равелин на мысе у входа в Севастопольскую бухту в высоты птичьего полета

После Второй Мировой войны стены батареи были сильно разрушены, а казармы практически превратились в руины. Только спустя тридцать лет, в 1979–1983 годах, были проведен комплекс реставрационных работ на фасаде здания. В настоящее время эта мощная крепость утеряла свое начальное военное значение, но каждый день ровно в полдень в городе слышен звук пушечного выстрела, который производится из Константиновского равелина, чьи стены бережно хранят память о великих подвигах российских воинов, защитников Севастополя. Однако и на эти, казалось бы, вечные стены, время действует так же неумолимо, как и на всё остальное в нашем мире, и по этой причине сегодня крепости требуется проведение новой реставрации.

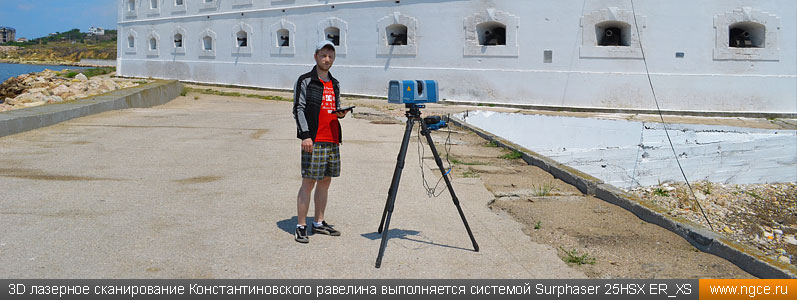

3D лазерное сканирование Константиновского равелина выполняется системой Surphaser 25HSX ER_XS

По заказу организации, разрабатывающей проект реставрации Константиновской батареи, наша компания выполнила комплекс работ по архитектурным обмерам фасадов крепости и последующей подготовке комплекта предпроектной документации. Для этого наши специалисты произвели 3D лазерное сканирование фасадов равелина, по результатам выполненной съемки затем были построены обмерные чертежи в масштабе 1:50. Для 3D сканирования использовался фазовый лазерный сканер Surphaser 25HSX ER_XS. Общий периметр фасадов батареи составляет около 250 метров, и поэтому для съемки потребовалось сделать более 80 сканов. Лазерное сканирование проводилось с максимально возможной плотностью и заняло чуть более двух полных рабочих дней.

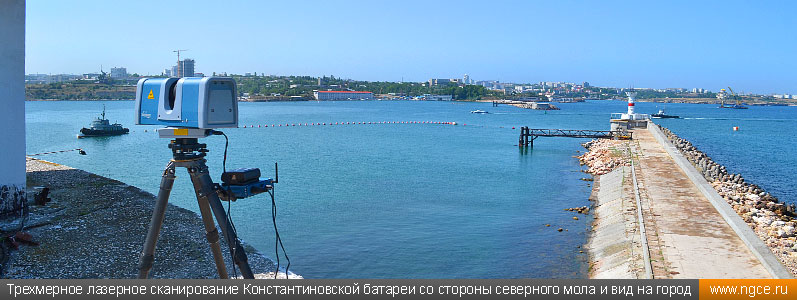

Трехмерное лазерное сканирование Константиновской батареи со стороны северного мола и вид на город

После проведения всех необходимых полевых работ полученные в результате лазерного сканирования облака точек были очищены от посторонних шумов и затем сшиты в единой системе координат. На составление точных обмерных чертежей фасадов Константиновского равелина нашими специалистами было затрачено 15 дней. По окончании работ все созданные чертежи в формате AutoCAD были переданы Заказчику.

Более подробно ознакомиться с итоговыми материалами, полученными по результатам произведенных нами точных архитектурных обмеров фасадов Константиновского равелина, вы сможете, скачав файл обмерного чертежа данного объекта в формате PDF:
обмерный чертёж фасадов Константиновского равелина в Севастополе, построенный по результатам 3D лазерного сканирования для целей реставрации.

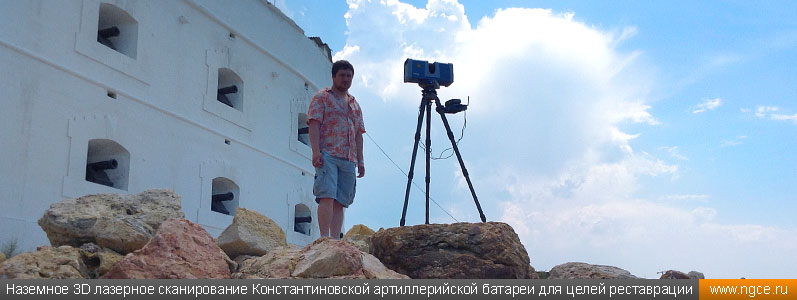

Наземное 3D лазерное сканирование Константиновской артиллерийской батареи для целей реставрации

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ на объектах историко-культурного наследия и архитектуры. Наши специалисты при проведении архитектурных обмеров используют инновационную технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений, на основе которых возможно не только составлять традиционные плоские чертежи, но и строить 3D модели. Сотрудники нашей компании выполняют высокоточные обмеры любых фасадов и внутренних помещений, элементов декора зданий, интерьеров и мебели. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти в подразделе «Услуги» сайта компании «НГКИ», где рассказывается о производстве обмерных работ на объектах культурного наследия и архитектуры.

Изображения:

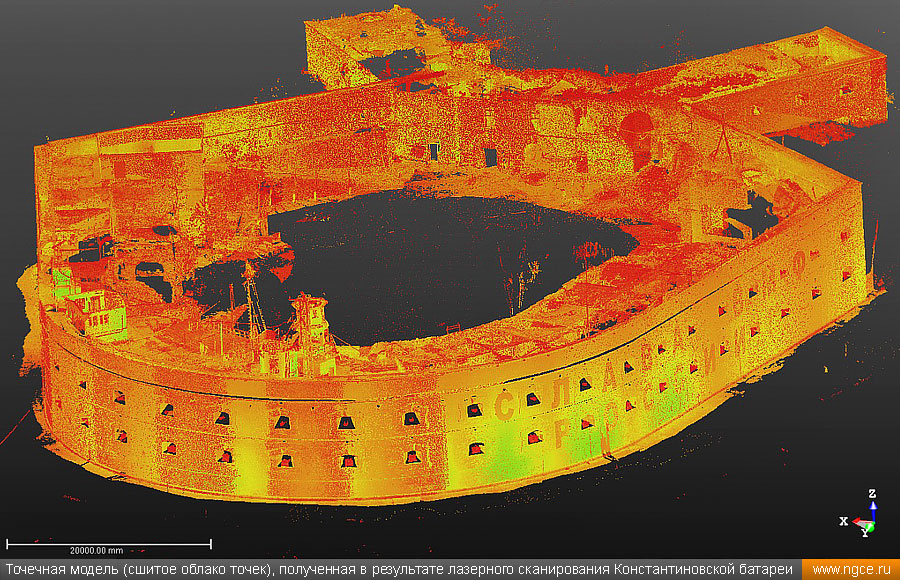

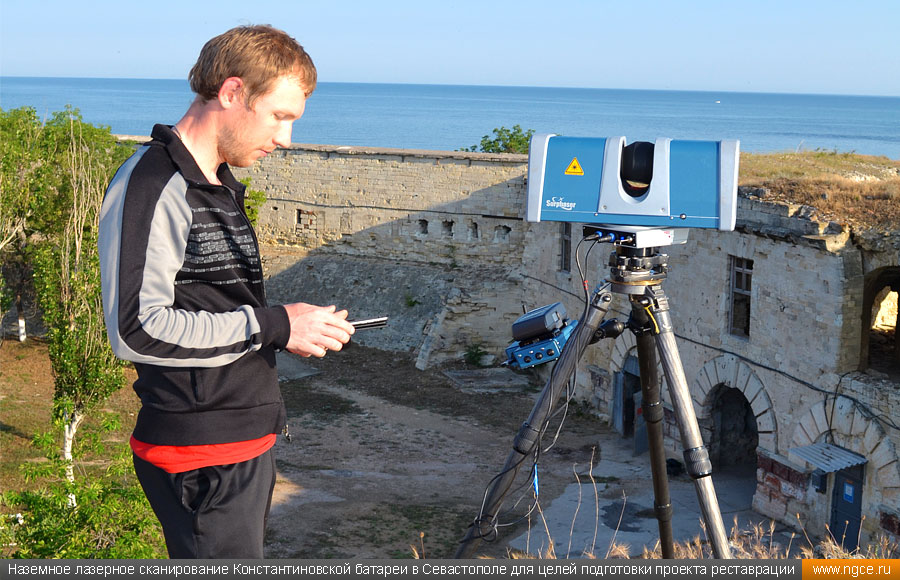

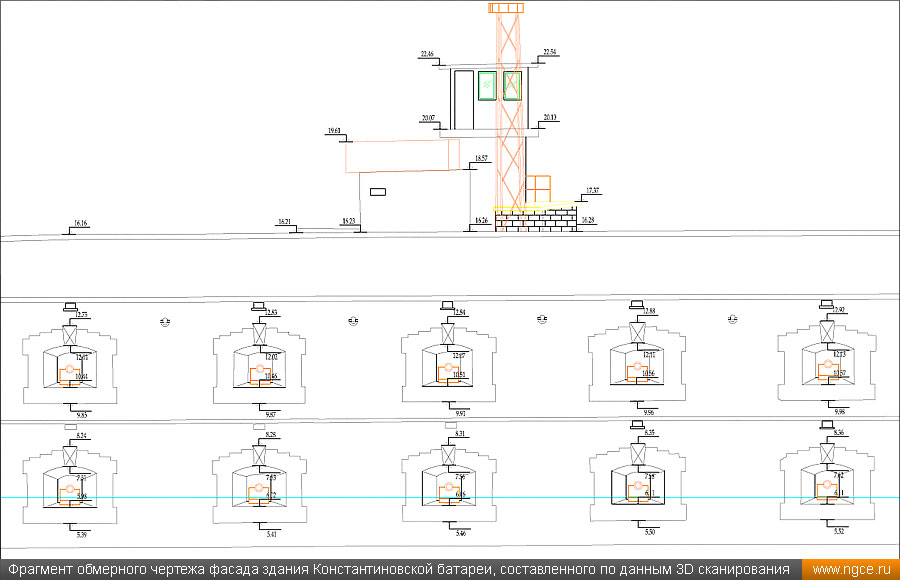

Наземное лазерное сканирование Константиновской батареи в Севастополе для целей подготовки проекта реставрации Точечная модель (сшитое облако точек), полученная в результате лазерного сканирования Константиновской батареи Фрагмент обмерного чертежа фасада здания Константиновской батареи, составленного по данным 3D сканирования
