Трехмерный лазерный сканер Surphaser 25HSX ER_XS: технологии лазерного сканирования

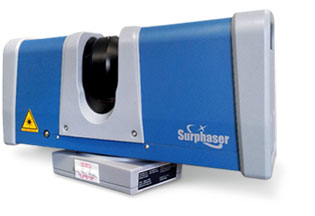

Трёхмерный лазерный сканер Surphaser 25HSX ER_XS

Высокоточная система лазерного сканирования

Лазерный 3d сканер Surphaser 25HSX ER_XS — это промышленная система с высокой скоростью сканирования (до 1,2 миллиона точек в секунду) в сочетании с субмиллиметровой точностью и низким уровнем шумов. Данный 3D сканер обеспечивает исключительно высокую плотность получаемых облаков точек и предназначается для лазерного сканирования разнообразных масштабных объектов на малых и средних дистанциях. Простая трансформация данных в форматы файлов основных программных пакетов для обработки результатов лазерного сканирования, а также небольшие размеры, легкий и удобный для транспортировки корпус выгодно выделяют данный лазерный сканер среди многих других систем данного класса.

Высокоточный лазерный сканер фазового типа

Система Surphaser 25HSX ER_XS представляет собой трехмерный промышленный лазерный сканер, работа которого основана на технологии фазового сдвига. Благодаря прекрасным техническим характеристикам и высокой надежности электроники, данный сканер может применяться для решения широкого ряда инженерных задач, таких как: измерение геометрических размеров объектов среднего и крупного машиностроения, 3D лазерного сканирования заводских цехов и ангаров, технологических проемов, шахт, промышленных объектов, насыщенных сложнейшими пространственными строительными конструкциями, коммуникациями и оборудованием. Лазерный 3D сканер Surphaser 25HSX ER_XS уже зарекомендовал себя как надежный прибор и успешно применяется инженерными и строительными организациями, занимающимися технической диагностикой, промышленной геодезией, проектированием и реконструкцией зданий и сооружений. С большим успехом данный лазерный сканер применяется и специалистами инженерной компании «НГКИ» для выполнения работ по трехмерному лазерному сканированию самых разнообразных объектов.

Особенности конфигурации и удобство использования лазерного сканера

Рекомендуемый рабочий диапазон работы лазерного сканера Surphaser 25HSX ER_XS составляет от 1,5 до 70 метров, при этом уровень шума достаточно низок и составляет всего 0,35 мм на 8 метр при 1 сигма, зона неопределенности менее 1 мм на 15 метров. Поле зрения данного трехмерного лазерного сканера составляет 360° на 270°. Surphaser 25HSX ER_XS обеспечивает быстрое и бесконтактное создание трехмерных моделей различных габаритных объектов: так, скорость скорость захвата координат точек поверхности очень велика и достигает 1,2 миллиона точек в секунду. Лазерная сканирующая система Surphaser 25HSX ER_XS разработана для использования как внутри помещений, так и на открытой местности, в том числе — в режиме дистанционного управления при ведении съемочных работ в зонах с повышенной опасностью. Прочный и легкий корпус, надежная электроника и функциональный штатив создают все возможности для эффективной работы устройства на объекте. Кроме того, в комплект 3D сканера входит переносная сумка с размерами, одобренными для сдачи в багаж большинством авиакомпаний. Программное обеспечение сканера позволяет экспортировать полученные данные без потерь и погрешностей в наиболее популярные CAD-программы: PolyWorks, RapidForm, Geomagic, Cyclone, RealWorks и другие.

Основные области применения 3D лазерного сканера

Основные области использования трехмерного лазерного сканера Surphaser 25HSX ER_XS достаточно разнообразны: к ним относятся объемная координатная съемка и построение трехмерных компьютерных моделей особо ценных или критических объектов инфраструктуры, промышленных узлов и агрегатов, крупных летательных аппаратов, подводных и надводных судов, морских буровых платформ, наземного транспорта, тоннелей и элементов трубопроводных систем и прочих объектов.
Основные задачи, выполняемые с помощью трехмерной системы лазерного сканирования Surphaser 25HSX ER_XS:
— обратное проектирование (реверс-инжиниринг);
— объемная фиксация состояния объектов для последующего обслуживания и ремонта;
— восстановление исполнительной проектно-конструкторской документации;
— получение трехмерных моделей при реконструкции и модернизации объектов;
— мониторинг технического состояния строящихся и эксплуатируемых критических объектов инфраструктуры;
— создание цифровых архивов;
— размерный контроль производственных процессов в машиностроении;
— информационное обеспечение ремонтных работ и восстановительных мероприятий по устранению последствий аварий и чрезвычайных ситуаций на объектах плотного заполнения (энергоблоки, подстанции, кабельные трассы и прочее).
