Лазерное сканирование, построение 3D моделей порталов и создание топографических планов ОРУ 220 кВ и 500 кВ Зейской ГЭС

Лазерное сканирование, построение цифровых 3D моделей порталов и создание топографических планов ОРУ 220 кВ и ОРУ 500 кВ Зейской ГЭС

Специалисты компании «НГКИ» выполнили лазерное сканирование территории и оборудования ОРУ 220 кВ и 500 кВ Зейской ГЭС для обеспечения подготовки проекта технического перевооружения силового оборудования и РЗА открытого распределительного устройства (ОРУ) 220 кВ и 500 кВ Зейской ГЭС.
Вид деятельности: изыскания на объектах промышленности и энергетики.
Цель проекта: 3D моделирование и составление топографических планов в масштабе 1:500 для подготовки проекта технического перевооружения.
Результаты: трехмерная модель объекта в формате AutoCAD, комплект обмерных чертежей, топографические планы в масштабе 1:500.
Продолжительность: полевой этап — 4 недели;
обработка — 3 месяца.
Объем работ: площадь съемки — около 5 га.
Оборудование: импульсный лазерный сканер Leica HDS3000;
фазовый лазерный сканер Z+F Imager 5006;
электронный тахеометр Nikon NPL-362.

Для целей обеспечения подготовки проекта комплексного технического перевооружения силового оборудования и РЗА (релейной защиты и автоматики) ОРУ (открытого распределительного устройства) 220 кВ и 500 кВ Зейской ГЭС наши специалисты произвели трехмерное наземное лазерное сканирование всей территории и оборудования ОРУ 220 кВ и ОРУ500 кВ Зейской гидроэлектростанции.

Зейская ГЭС располагается на реке Зея в Амурской области, у города Зея, что в 660 километрах от Благовещенска. Строительство станции продолжалось более 20 лет и было завершено в 1985-м году, а в 1990-м году установленная мощность гидроэлектростанции была доведена до 1330 МВт — уровня её проектной мощности. Зейская ГЭС является второй по мощности во всем Дальневосточном регионе, её среднегодовая выработка составляет около 5 миллиардов киловатт-часов. В Дальневосточной энергосистеме Зейская ГЭС играет важнейшую роль, выполняя такие функции как выдача мощности, выработка электрической и тепловой энергии, регулирование частоты, прием суточных и недельных неравномерностей нагрузки по местной энергетической системе, с надежностью обеспечивает как кратковременный, так и длительный аварийный резерв.

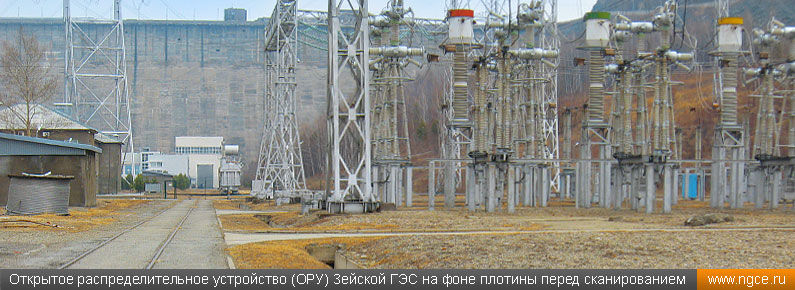

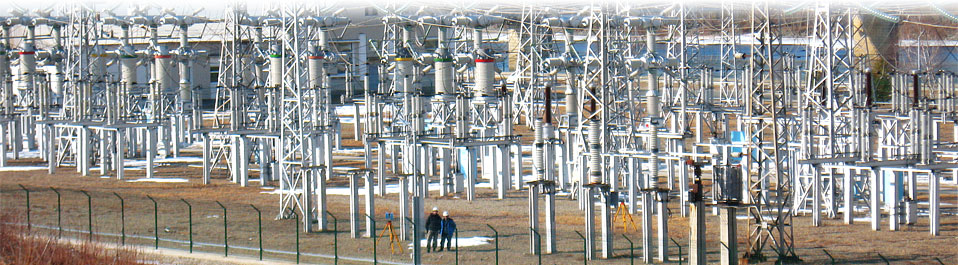

ОРУ Зейской ГЭС на фоне плотины гидроэлектростанции перед лазерным сканированием

Весной 2012 года началась подготовка проекта реконструкции и комплексного технического перевооружения силового оборудования и релейной защиты и автоматики открытых распределительных устройств 220 кВ и 500 кВ Зейской ГЭС. Для этих целей проектировщикам требовалось произвести съемку и получить точные трехмерные модели, обмерные чертежи и топографические планы масштаба 1:500 ОРУ 220 кВ и 500 кВ гидроэлектростанции. Выполнить эти задачи было поручено специалистам инженерной компании «НГКИ».

Основными целями данного проекта являлись:
— трехмерное лазерное сканирование всех порталов открытых распределительных устройств (ОРУ) 220 кВ и 500 кВ Зейской ГЭС и создание индивидуальных цифровых 3D моделей каждого портала; точность взаимного расположения точек — 2 см;
— трехмерное лазерное сканирование всей территории открытых распределительных устройств (ОРУ) 220 кВ и 500 кВ Зейской ГЭС в границах, указанных в приложениях №1 и №2 к техническому заданию, и изготовление топографических планов ОРУ 220 кВ и 500 кВ в масштабе 1:500.

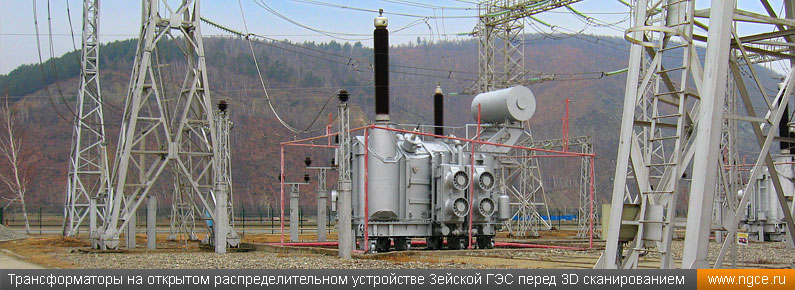

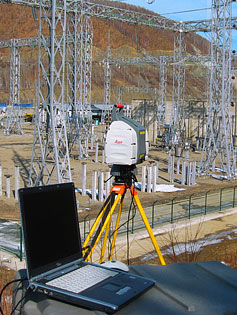

Трансформаторы на ОРУ Зейской ГЭС во время лазерного сканирования объекта

Наземное трехмерное лазерное сканирование открытых распределительных устройств 220 кВ и 500 кВ Зейской ГЭС было выполнено специалистами инженерной компании «НГКИ» в течение 3 недель. Общая площадь 3D сканирования составила 5 гектаров.

В процессе камеральных работ были выполнены следующие основные требования к 3D моделям порталов ОРУ:
— моделировались все порталы на ОРУ 220 кВ и ОРУ 500 кВ с индивидуальным вписыванием каждой детали;
— в модели порталов вошли все конструкции, расположенные над уровнем поверхности земли;
— моделировались только конструкция портала: провода, изоляторы, шпили, лестницы, перилла не моделировались;
— моделировались все элементы конструкции порталов, 2-а из 3-х линейных размеров которых больше 5 см;
— разбивка на слои не производилась;
— готовые 3D модели порталов пригодны для дальнейшего получения плоских чертежей;
— 3D модели порталов выполнены в формате DWG.

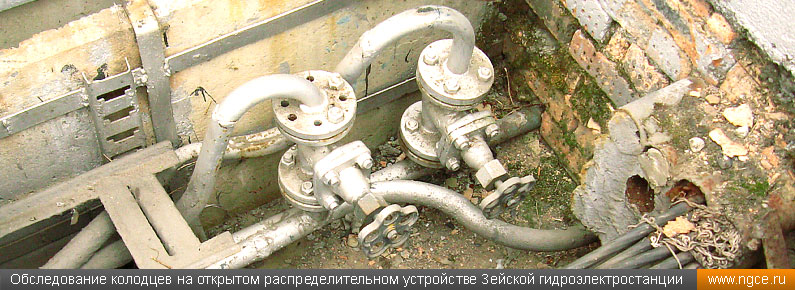

Обследование колодцев на ОРУ Зейской ГЭС во время лазерного сканирования объекта

В процессе камеральных работ были выполнены нижеследующие требования к топографическим планам ОРУ 500 кВ и ОРУ 220 кВ электростанции:
— система координат: система координат Зейской ГЭС;
— масштаб 1:500;
— точность составления планов соответствует требованиям к топографическим планам масштаба 1:500;
— система обозначений на планах соответствует Условными знаками для топографических планов масштаба 1:500;
— нанесение подземных коммуникаций производилось по имеющейся в распоряжении Заказчика документации.

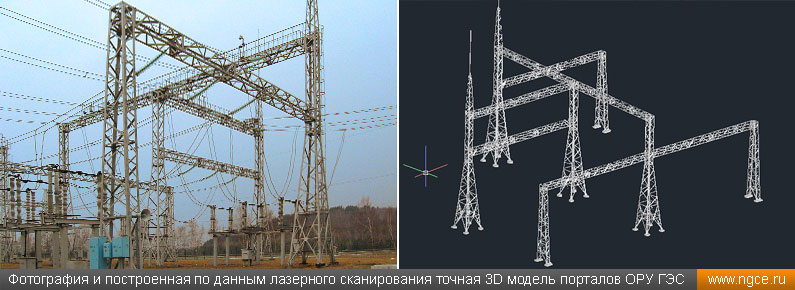

Фотография и построенная по данным лазерного сканирования точная 3D модель порталов ОРУ ГЭС

Специалисты предприятия «НГКИ» выполняют обмерные работы и инженерно-геодезические изыскания на объектах энергетики и промышленности с использованием технологии 3D лазерного сканирования на протяжении многих лет. Лазерное сканирование позволяет существенно сократить затраты на получение точной и актуальной информации о предприятии, а также быстро и с высокой точностью определить фактические размеры и реальное положение всех строительных конструкций и монтируемого оборудования, наложить результаты измерений на проектную 3D модель объекта и выявить отклонения от проектных значений. Обмерные работы и изыскания на объектах промышленности и энергетики являются одними из основных видов деятельности инженерной компании «НГКИ».

Изображения:

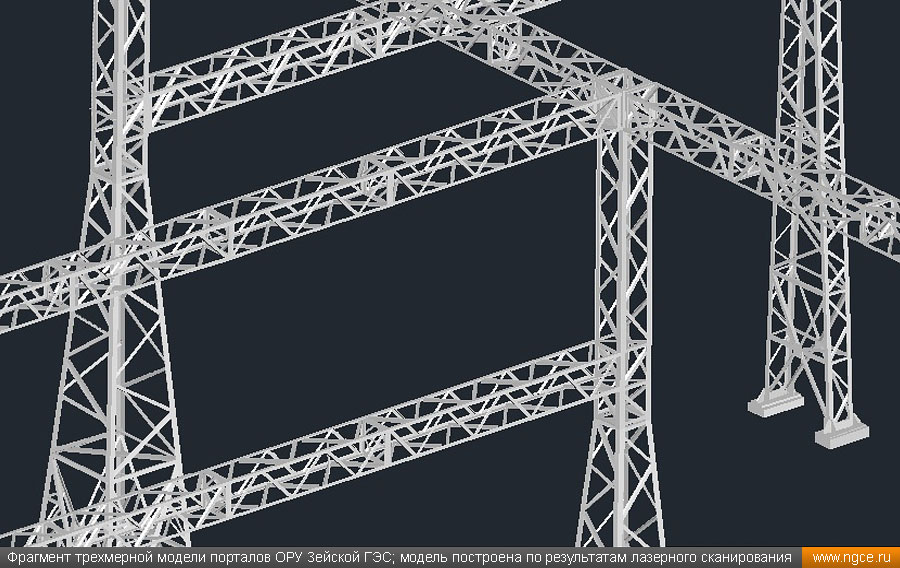

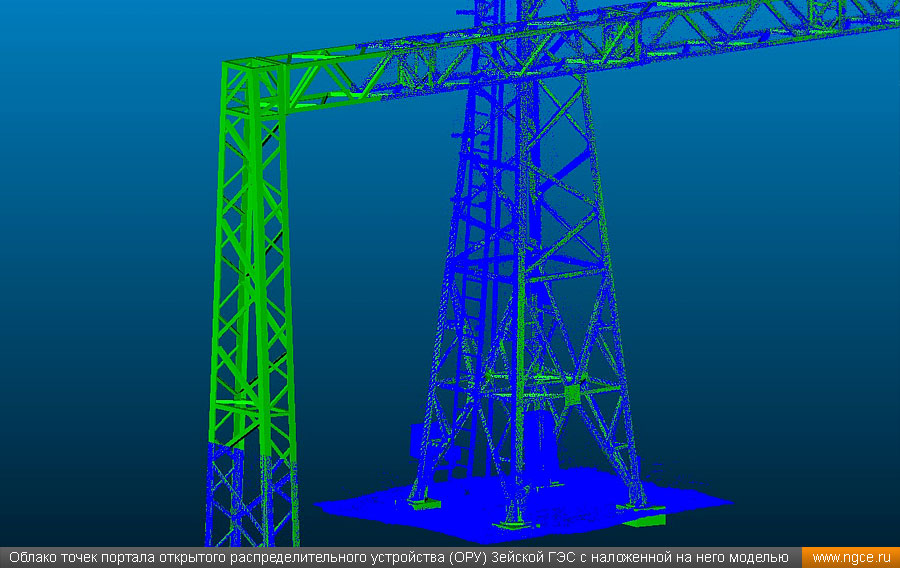

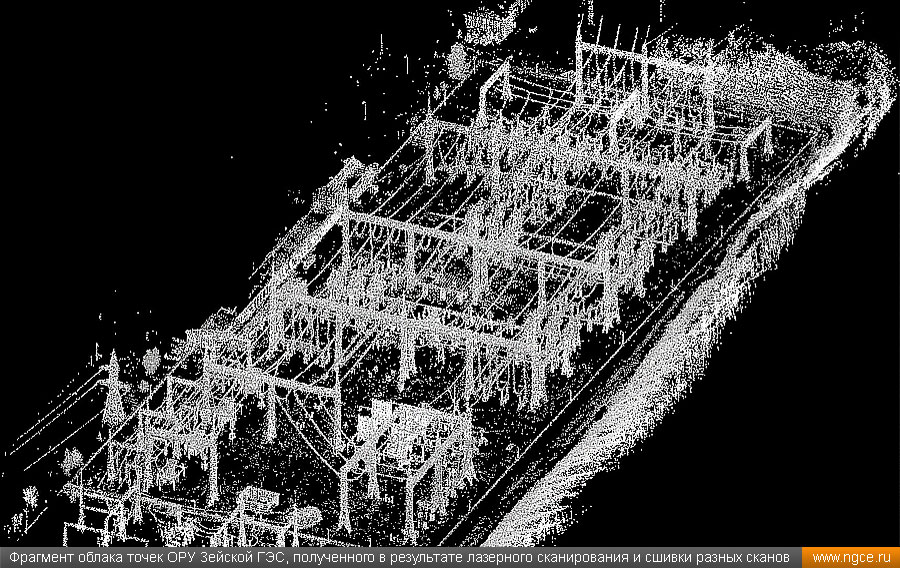

Фрагмент облака точек ОРУ Зейской ГЭС, полученного в результате лазерного сканирования и сшивки нескольких сканов Облако точек портала открытого распределительного устройства (ОРУ) Зейской ГЭС с наложенной на него 3D моделью Фрагмент составленной по результатам лазерного сканирования трехмерной модели порталов ОРУ Зейской ГЭС
