Трехмерное лазерное сканирование и измерение объемов нефтеналивных танков и резервуаров после ремонта

Трехмерное лазерное сканирование и измерение объемов нефтеналивных танков и резервуаров после ремонта

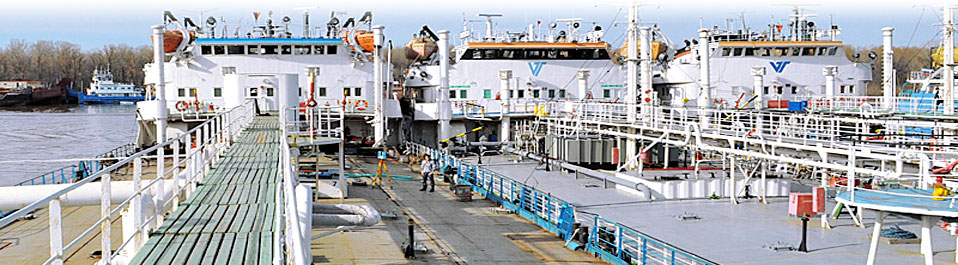

Cпециалистами нашей инженерной компании был произведен комплекс работ по трехмерному лазерному сканированию и определению объемов резервуаров нефтеналивных судов на судоремонтных заводах в Рыбинске, Балаково, Самаре и Волгограде.
Цель проекта: получение точного объема резервуара/танка.
Форма: калибровочная таблица, трехмерная полигональная модель.
Продолжительность: полевой этап — 1 день;
обработка — 1 день.
Объем работ: 5000 кубических метров.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 1 сотрудник.
Оборудование: лазерный сканер Callidus.

Нефтеналивной резервуар имеет двойное функциональное назначение: он представляет собой специализированное устройство для безопасного хранения нефти или же нефтепродуктов и одновременно является средством измерений объема хранящейся в нем жидкости. В соответствии с существующими требованиями, все резервуары не реже одного раза в пять лет должны проходить регулярную поверку по определению их объема с составлением так называемых калибровочных таблиц (зависимость объема от высоты налива жидкости).

Существуют два основных метода калибровки нефтяных резервуаров: наливной и геометрический. Оба эти метода имеют свои недостатки: так, малая производительность наливного метода не позволяет применять его при больших объемах, тогда как при использовании геометрического метода определения объема резервуаров применяются всем известные формулы элементарной пространственной геометрии, что крайне отрицательно сказывается на точности.

Инновационная технология 3D наземного лазерного сканирования дает возможность решить задачу геометрического определения объема резервуаров и их калибровки на современном уровне, существенно повысив точность и снизив временные затраты. Для проведения измерительных работ в данных проектах специалистами нашей компании был использован импульсный лазерный сканер Callidus CP 3200. Время измерения одного танка нефтеналивного судна водоизмещением 5000 кубических метров составило около 2 часов.

Полученные в результате наземного лазерного сканирования данные представляют собой цифровую модель стенок резервуара, состоящую из 800000 точек. Цифровая 3D модель, построенная по этим данным с подобной плотностью, позволила учесть все неровности, дефекты стенок и вычислить объем с высокой точностью. На обработку измерений и получение калибровочных таблиц потребовался 1 час.

Полученные в результате измерений данные могут быть использованы также в работах, связанных с реконструкцией или ремонтом нефтеналивных резервуаров.

Инженерная компания «НГКИ» на протяжении многих лет, еще с начала 2000-х годов, когда первые лазерные сканеры только начали поставляться в Россию, на профессиональном уровне занимается наземным лазерным сканированием резервуаров с целью высокоточного определения их объемов. Точное определение геометрии и объемов является одним из направлений деятельности компании «НГКИ».

Изображения:

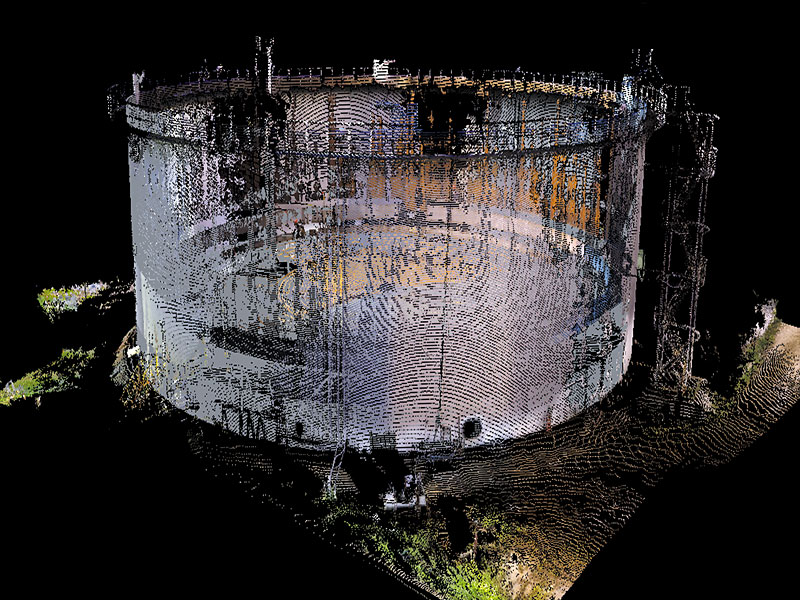

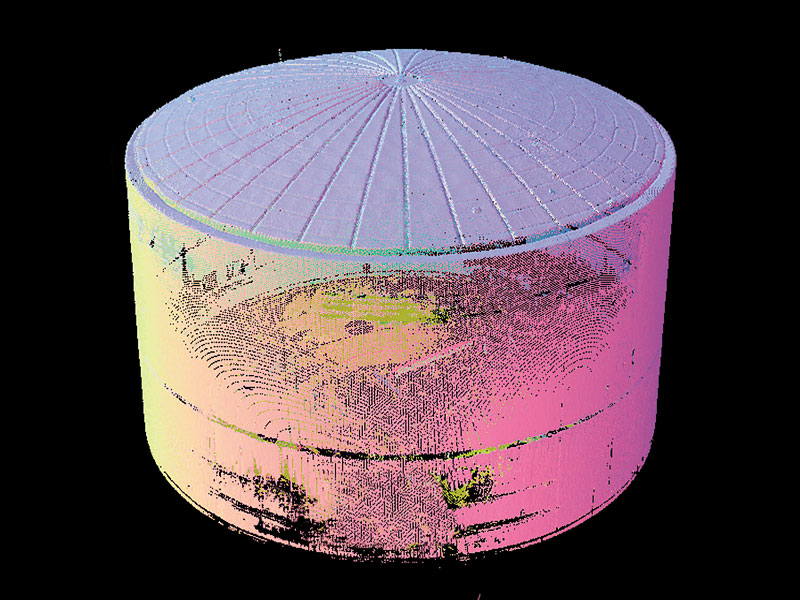

Точечная трехмерная модель нефтеналивного резервуара Облако точек нефтеналивного резервуара Фрагмент калибровочной таблицы нефтяного танка №1
