Трехмерное лазерное сканирование и построение 3D моделей и исполнительных чертежей разрушенных гидроагрегатов Саяно-Шушенской ГЭС

3D сканирование и построение моделей разрушенных гидроагрегатов СШГЭС

07.10.2009 г.

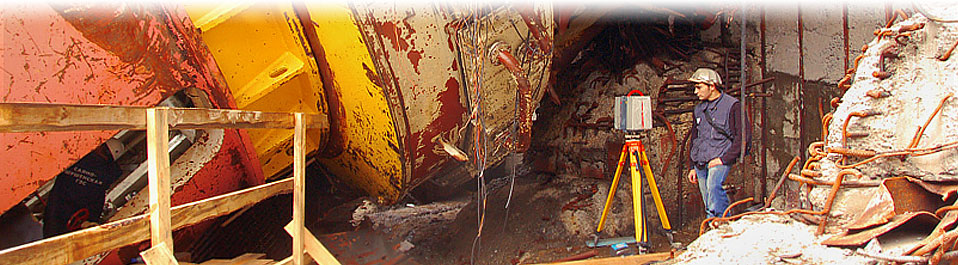

Летом 2009 года на Саяно-Шушенской ГЭС произошла крупнейшая техногенная катастрофа, вследствие которой один из агрегатов гидроэлектростанции был практически вырван под напором воды. Определить истинные причины этой аварии и спроектировать последующие восстановительные мероприятия на Саяно-Шушенской гидроэлектростанции было поручено санкт-петербургскому проектно-изыскательскому институту «Ленгидропроект». Трехмерное лазерное сканирование места катастрофы осенью 2009 года произвели опытные специалисты инженерной компании «НГКИ», которые использовали в работе лазерный сканер Leica HDS6100.

Трехмерное лазерное сканирование объекта предстояло произвести в крайне сжатые сроки. В сложнейших условиях бригаде необходимо было построить трехмерные модели разрушенных гидроагрегатов и впоследствии предоставить проектировщикам документацию для их демонтажа. Единственной альтернативой лазерному сканированию в теории могла бы стать фотограмметрическая съемка, но ее проведение вряд ли было возможным вообще из-за очень малых пространств и огромных нагромождений разрушенных объектов.

В общей сложности, на трехмерное лазерное сканирование было затрачено всего пять рабочих дней, что в полной мере соответствовало утвержденным срокам.

Говоря о результатах лазерного сканирования, следует упомнить о плотности облака точек. Кроме того, специалисты компании «НГКИ» изготовили и передали Заказчику полный комплект 3D моделей и точных исполнительных чертежей, позволивших успешно реализовать проект по извлечению гидроагрегатов из машинного зала электростанции с целью их дальнейшей утилизации. Созданные специалистами нашей компании трехмерные модели дали возможность точно определить пространственное расположение разрушенных гидроагрегатов и их частей в машинном зале ГЭС, а также рассчитать нагрузку, действующую на все окружающие несущие конструкции (пол, стены, колонны, балки). В процессе работы было отсканировано и, впоследствии, смоделировано и представлено в виде чертежей три гидроагрегата ГЭС с различной степенью поврежденности. Общее количество сканов составило 50. На камеральную обработку данных 3D лазерного сканирования, которая включила в себя обработку полученных сканов, построение трехмерных моделей и выполнение чертежей, потребовалось 1,5 месяца работы.

Результат лазерного сканирования — точечная модель и фрагмент чертежа

С публикацией, содержащей полное описание выполненного инженерной компанией «НГКИ» проекта по трехмерному лазерному сканированию и построению 3D моделей и чертежей разрушенных гидроагрегатов Саяно-Шушенской ГЭС после аварии вы можете ознакомиться в разделе «Публикации» данного сайта.
