3D обмеры песчаного карьера в Тульской области методом фотограмметрической съёмки с БПЛА

3D обмеры песчаного карьера методом фотограмметрической съёмки с БПЛА

03.09.2019 г.

Инженерная компания «НГКИ» выполнила точные 3D обмеры песчаного карьера в Тульской области с применением технологии фотограмметрической съёмки с беспилотного летательного аппарата (БПЛА).

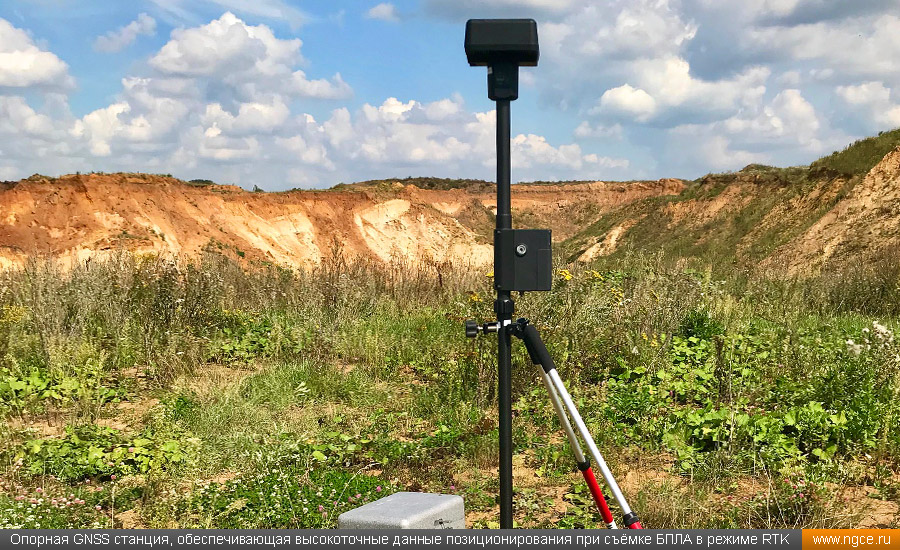

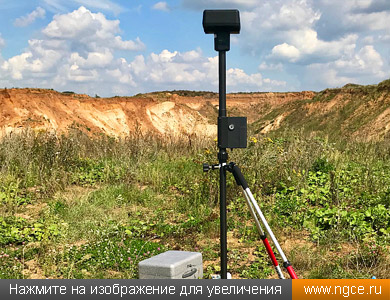

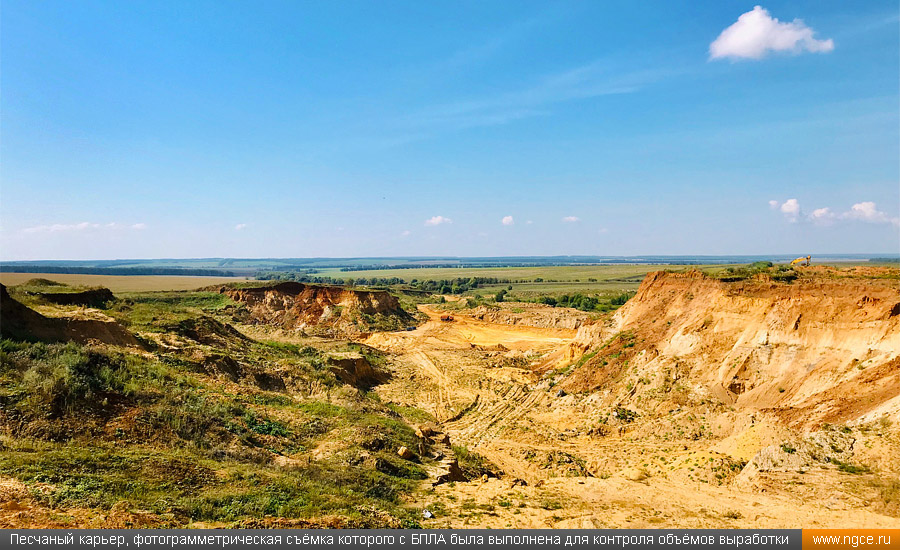

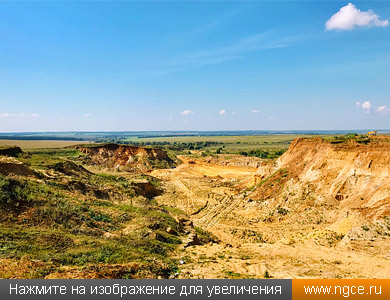

Песчаный карьер, фотограмметрическая съёмка которого с БПЛА была выполнена для контроля объёмов выработки Опорная GNSS станция, обеспечивающая высокоточные данные позиционирования при съёмке БПЛА в режиме RTK

Наша компания продолжает развивать направление точного определения объёмов хранения и выработки инертных материалов для строительства.

Для целей определения больших объёмов материалов, расположенных на значительных территориях, технология построения 3D моделей объёмов хранения/выработки методом лазерного сканирования оказывается неконкурентной по сравнению с технологией построения этих же моделей с применением технологии фотограмметрической съёмки с беспилотных летательных аппаратов (беспилотников).

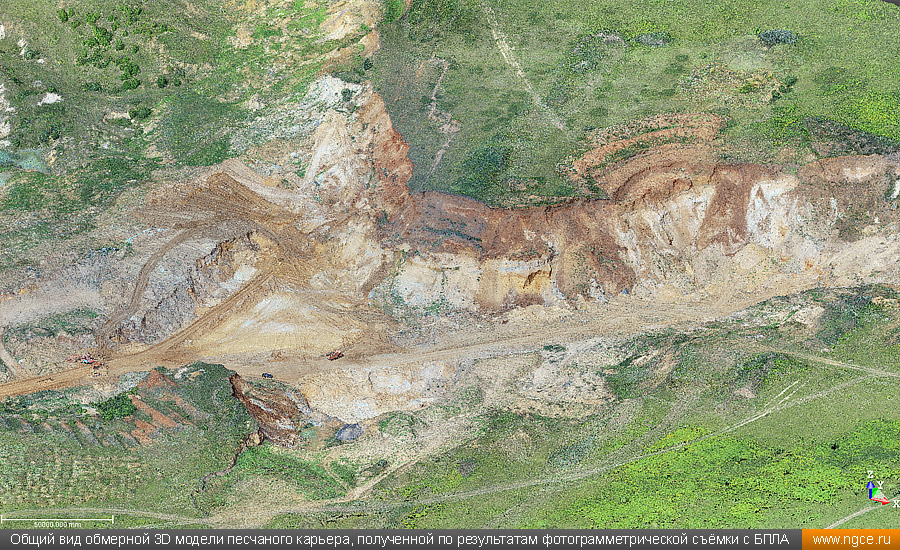

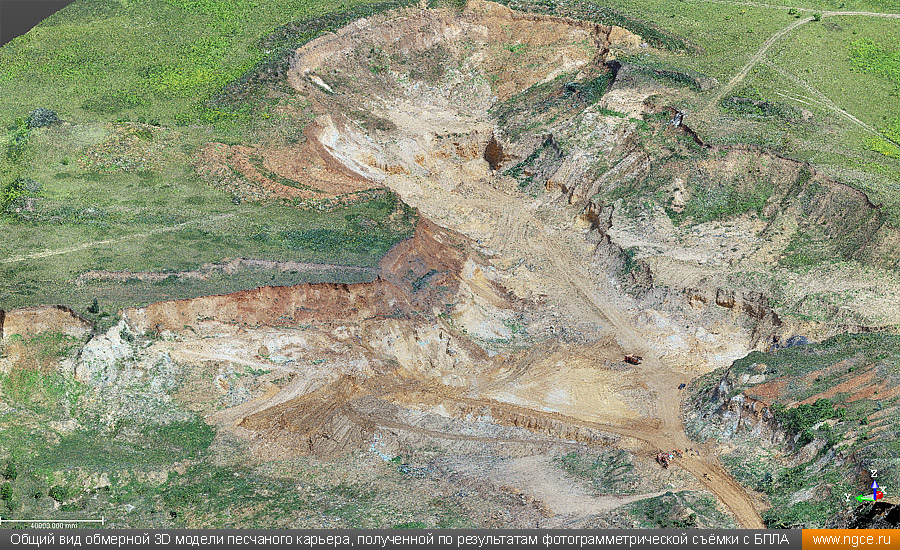

Общий вид обмерной 3D модели песчаного карьера, полученной по результатам фотограмметрической съёмки с БПЛА Общий вид обмерной 3D модели песчаного карьера, полученной по результатам фотограмметрической съёмки с БПЛА

У нас появился очень хороший шанс ещё раз это проверить на практической задаче. В качестве Заказчика выступила компания, которая является владельцем песчаного карьера в Тульской области. Её руководство приняло решение наладить периодический контроль (не менее двух раз за сезон) объёмов добычи и вывоза песка из карьера.

Для отладки процедуры контроля Заказчик пригласил нас осуществить лазерное сканирование карьера два раза, затем получить две 3D модели карьера, наложить их друг на друга по реперным точкам и далее подсчитать объём выработки песка в карьере.

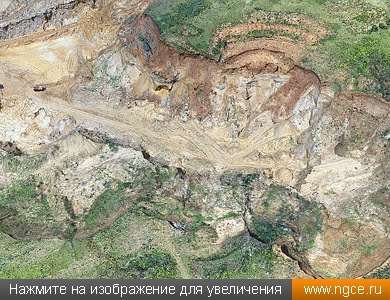

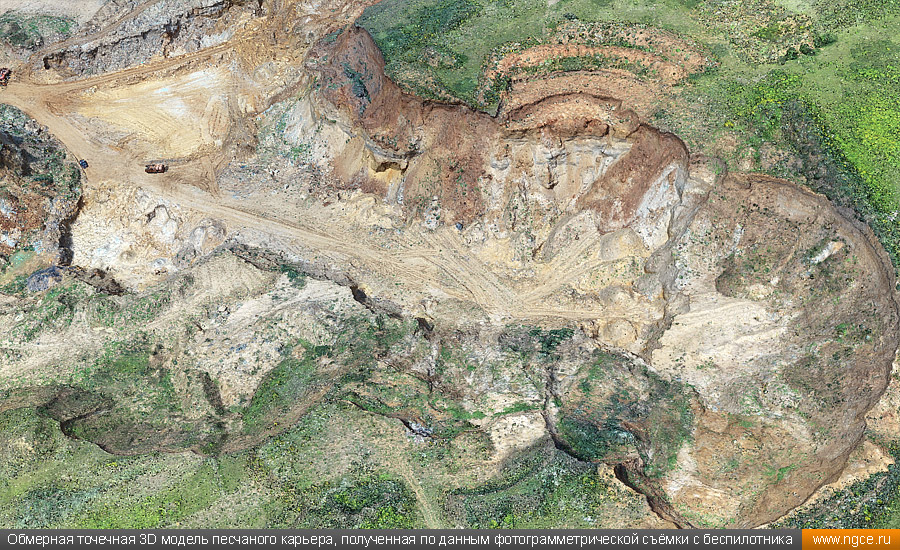

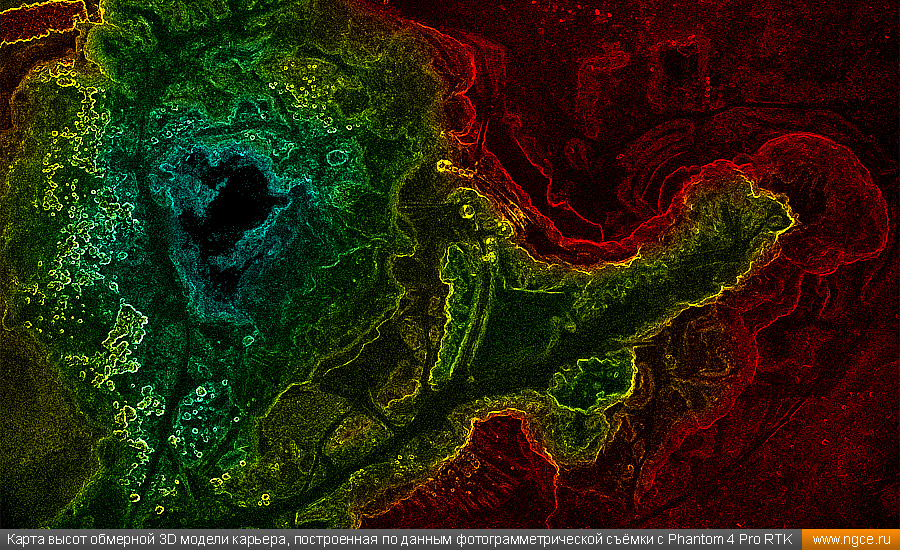

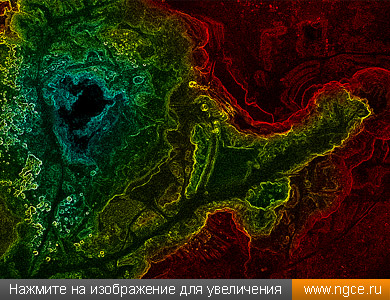

Обмерная точечная 3D модель песчаного карьера, полученная по данным фотограмметрической съёмки с беспилотника Карта высот обмерной 3D модели карьера, построенная по данным фотограмметрической съёмки с квадрокоптера DJI Phantom 4 Pro RTK

Средства у Заказчика были очень ограничены, а съёмка карьера с применением технологии лазерного сканирования заняла бы 2–3 дня, плюс ещё 2–3 дня потребовалось бы на сшивку облаков точек в ручном режиме, что явно выходило за предоставленный Заказчиком бюджет на производство работ.

Поскольку у нас имеется достаточно большой опыт съёмки с БПЛА (например, комплексные обмеры фасадов и кровли здания госпиталя имени Бурденко, архитектурные обмеры храма в Ивановской области для целей реставрации или определение объёма угля на складах для целей инвентаризации), поэтому в данном случае нами сразу было принято решение о фотограмметрической съёмке карьера с беспилотника.

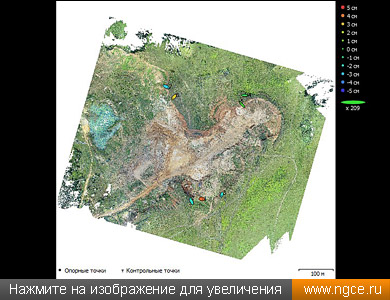

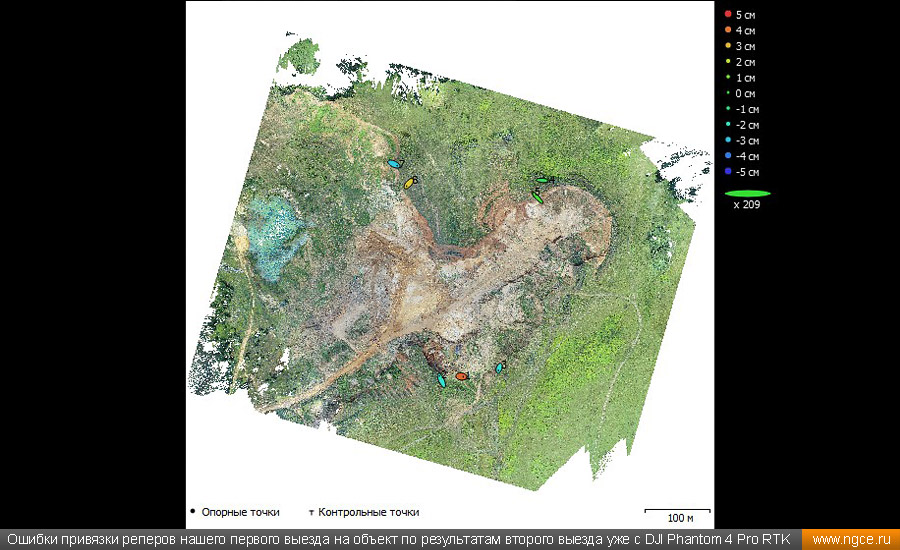

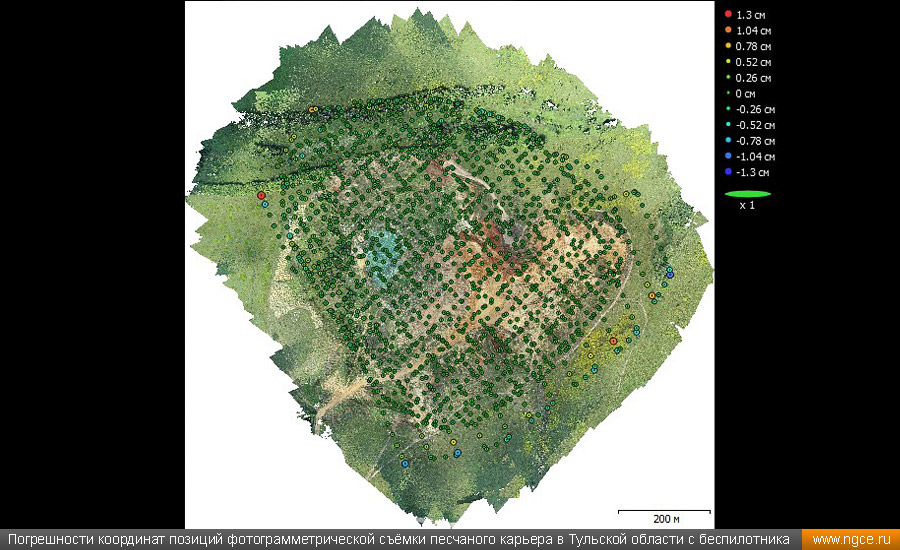

Ошибки привязки реперов нашего первого выезда на объект по результатам второго выезда уже с DJI Phantom 4 Pro RTK Погрешности координат позиций фотограмметрической съёмки песчаного карьера в Тульской области с беспилотника

Первый раз мы выполнили съёмку с квадрокоптера DJI Phantom 4 Pro, разместив вокруг карьера 7 опознавательных знаков и привязав их тахеометром. Второй раз через месяц мы провели съёмку карьера уже с DJI Phantom 4 Pro RTK, который позволяет получать данные позиционирования в режиме реального времени с точностью до 1 сантиметра, при этом с минимальной абсолютной погрешностью метаданных изображения. Наши специалисты дважды построили триангуляционные 3D модели карьера и наложили их друг на друга по опознакам. Расхождения между моделями в тех зонах карьера, в которых за этот период времени не производились работы по добыче песка, были в пределах 2–3 см, что нас полностью удовлетворяет.

После этого мы провели процесс согласования с Заказчиком процедуры разделения объёмов между перемещённым грунтом и вывезенным песком, а также мы готовимся к выездам на новые обмеры карьера в конце сезона.

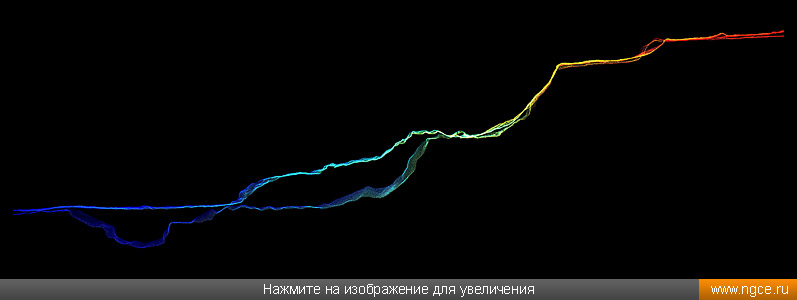

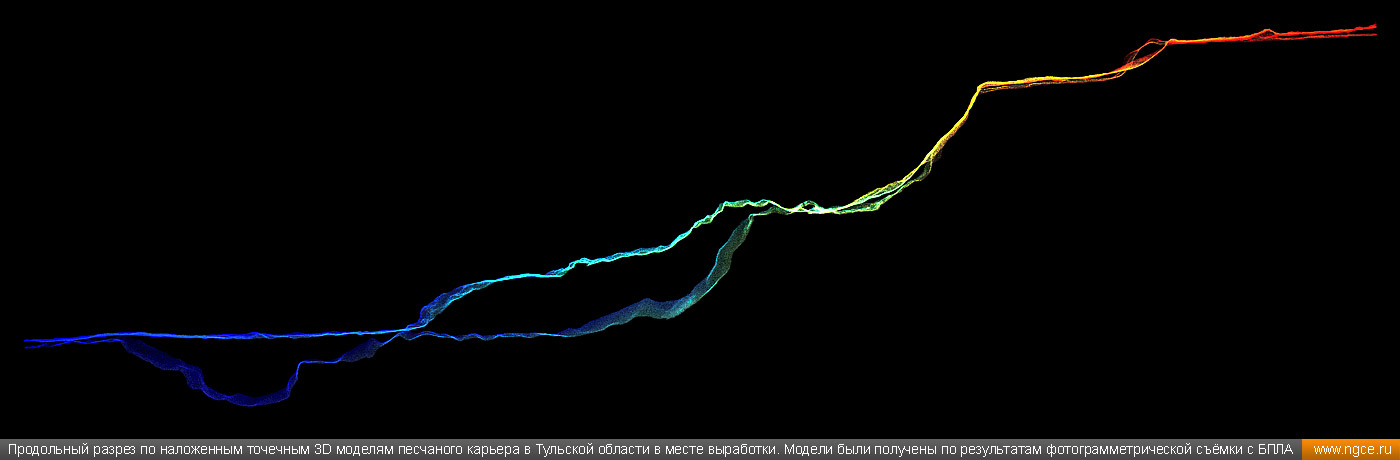

Продольный разрез по наложенным точечным 3D моделям песчаного карьера в Тульской области в месте выработки. Модели были получены по результатам фотограмметрической съёмки с БПЛА DJI Phantom 4 Pro RTK

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Определить объёмы сыпучих материалов, расположенных на значительных открытых территориях (например, склады угля, песка, щебня), а также подсчитать объёмы выработки карьеров возможно при помощи аэрофотосъёмки с БПЛА — это позволяет как сократить время на съёмку, так и исключить необходимость исполнителю передвигаться с 3D сканером по складам или карьеру, что не всегда безопасно. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:
— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
