Комплексные обмеры фасадов и кровли здания госпиталя имени Бурденко методом лазерного сканирования и фотографирования с БПЛА

Комплексные обмеры фасадов и кровли здания госпиталя имени Бурденко

14.06.2019 г.

Инженерное предприятие «НГКИ» выполнило комплексные 3D обмеры фасадов и кровли здания госпиталя имени Н.Н. Бурденко с применением наземного 3D лазерного сканирования и фотографирования с беспилотника.

Здание госпиталя имени Н.Н. Бурденко, прилегающие ограды и служебные корпуса являются объектами культурного наследия города Москвы. На обмерные работы основного корпуса, кровли и подкровельного пространства нами было затрачено 10 дней. Применение лазерных сканеров Leica ScanStation P40 и Leica ScanStation P20 позволило создать единое облако точек с минимальной погрешностью при периметре здания более 1,5 километров. Полученные данные будут использованы для разработки проектной документации по ремонту здания и проектированию коммуникаций. Кроме этого, данные лазерного сканирования востребованы на этапе обследования конструкций.

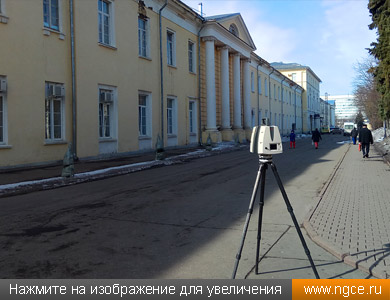

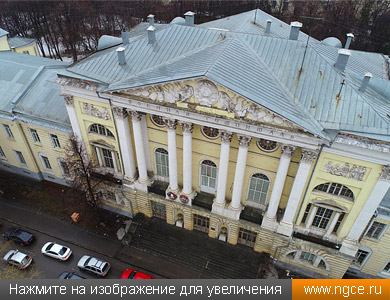

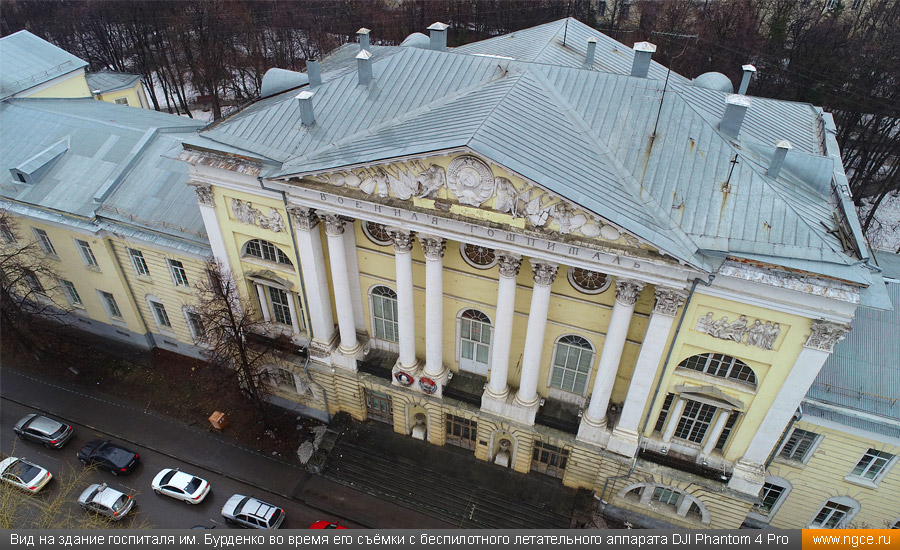

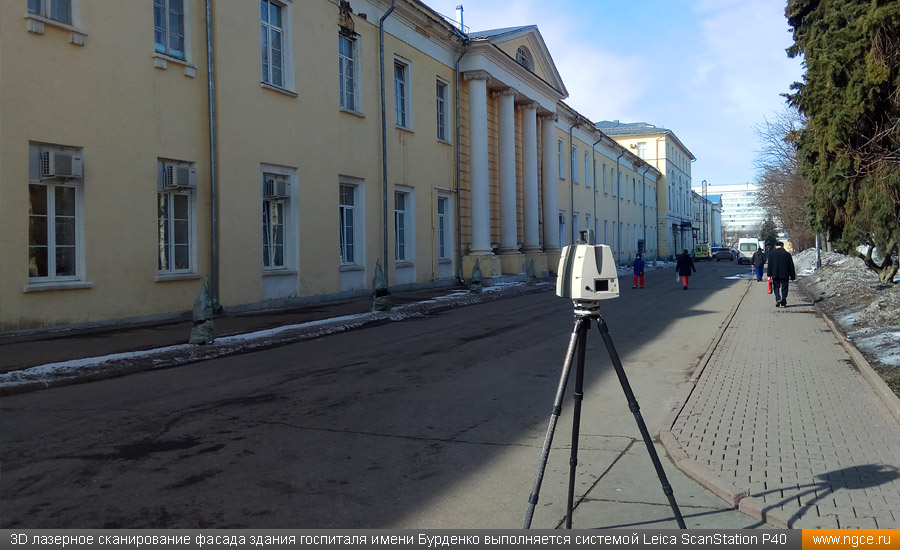

Вид на здание госпиталя им. Бурденко во время его съёмки с беспилотного летательного аппарата DJI Phantom 4 Pro 3D лазерное сканирование фасада здания госпиталя имени Бурденко выполняется системой Leica ScanStation P40

Поскольку плотная городская застройка не позволяет отойти на достаточное расстояние для полного и детального лазерного сканирования декора, расположенного на значительной высоте, нашими специалистами был использован беспилотник DJI Phantom 4 Pro.

Ортогональные фотографии высокого качества дополняют облако точек здания госпиталя в тех местах, которые требуют получения максимума информации.

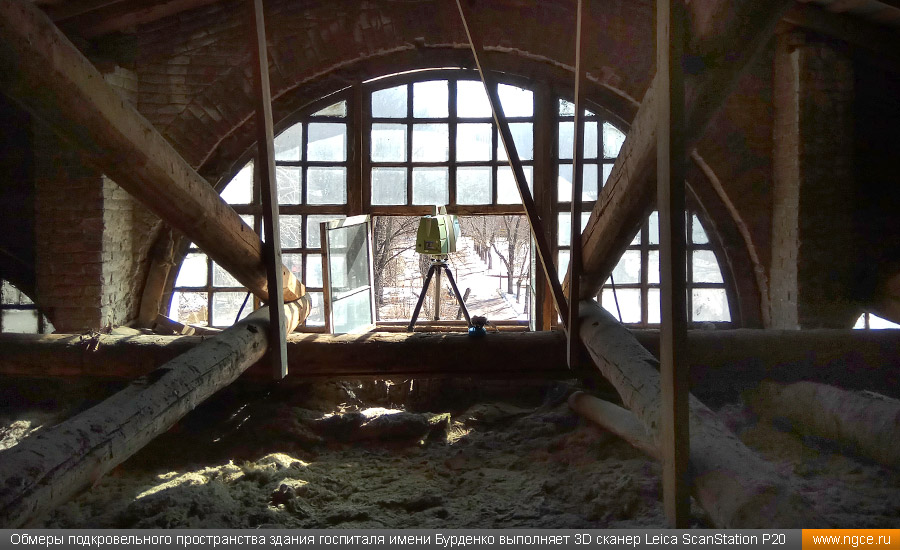

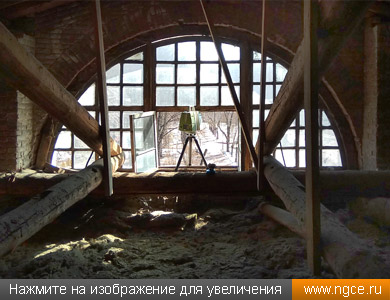

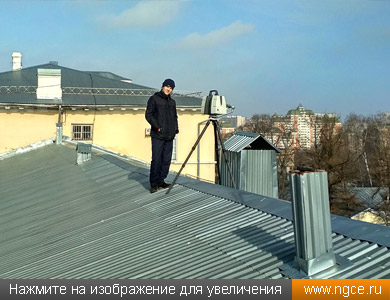

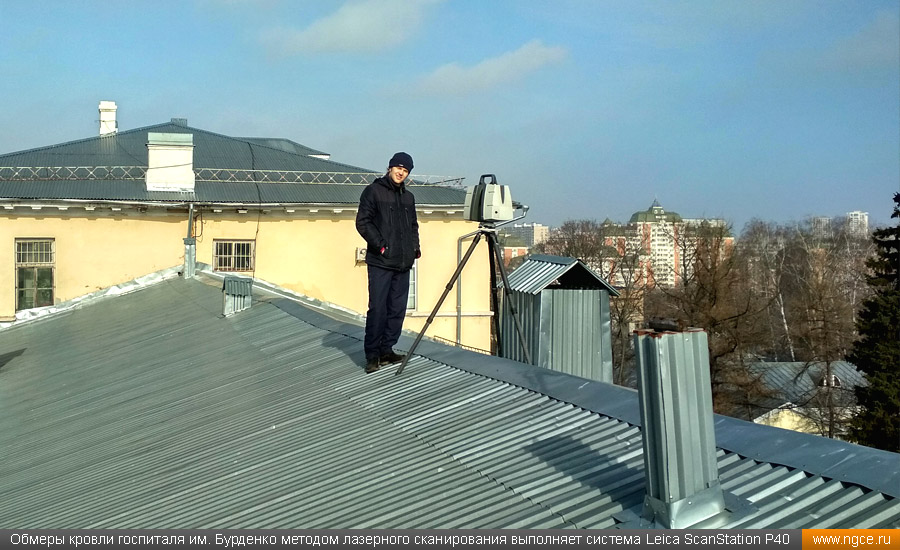

Обмеры кровли госпиталя им. Бурденко методом лазерного сканирования выполняет система Leica ScanStation P40 Обмеры подкровельного пространства здания госпиталя имени Бурденко выполняет 3D сканер Leica ScanStation P20

Проблема точных обмеров декора на фасадах зданий с целью подготовки шаблонов декоров существовала всегда. 3D скан с поверхности земли даёт возможность получить чёткий контур декора, но, как правило, имеет слишком много «теней», не позволяющих построить шаблоны и качественно оценить утраты. Ранее единственным выходом были обмеры декора со строительных лесов. Но монтаж лесов ведёт к дополнительным затратам денег и времени.

При наличии беспилотника с хорошей камерой и фотограмметрического программного обеспечения данная проблема может быть надёжно решена путём совмещения результатов 3D лазерного сканирования, позволяющих получить по облакам точек измерения чёткий контур декора, и облаков точек измерений, получаемых по результатам съёмки с беспилотника, при ортогональном или близком к ортогональному фотографировании декоров. Такая технология обмерных работ нами применяется постоянно. Была она применена и при обмерах фасадов исторических корпусов госпиталя имени Н.Н. Бурденко. Итоговый результат после совместной сшивки облаков точек лазерного сканирования и цифровых фотографий с беспилотника получился очень хороший.

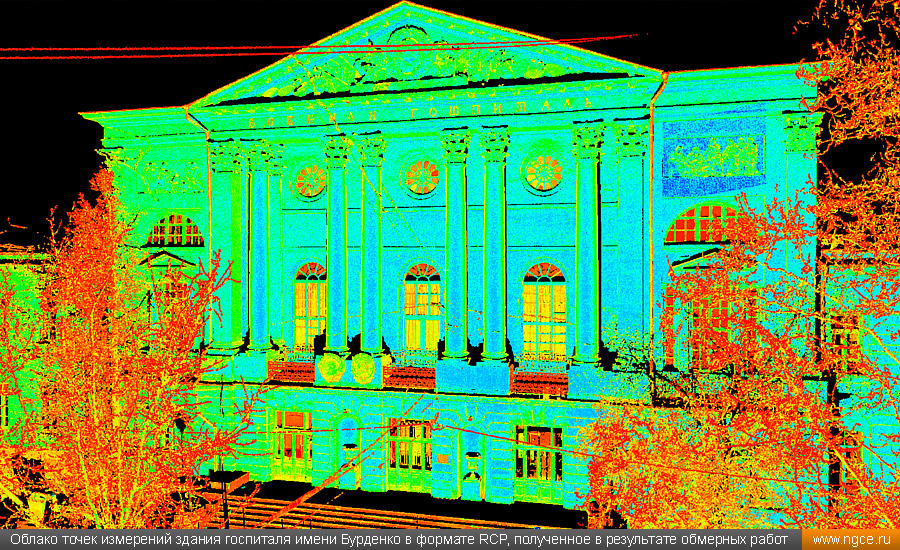

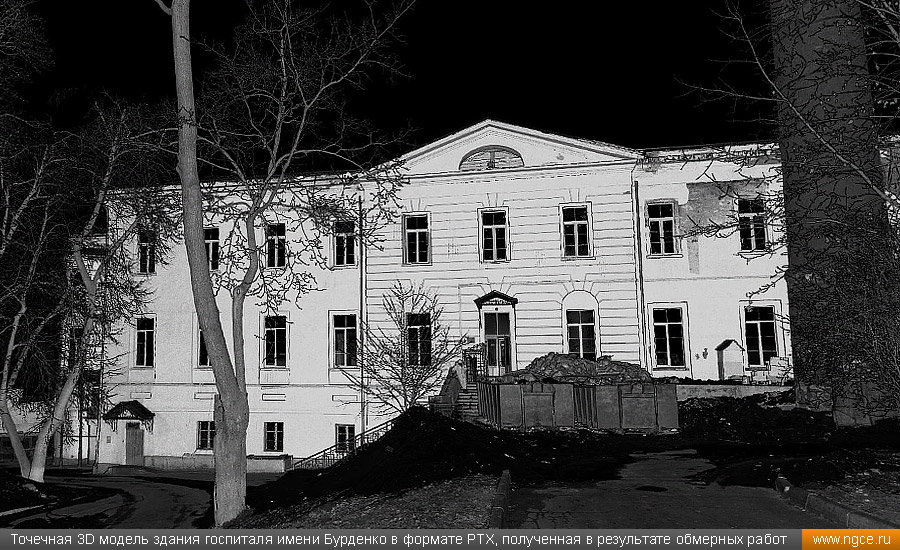

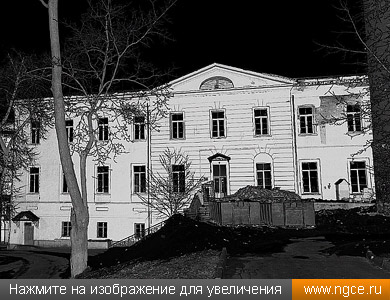

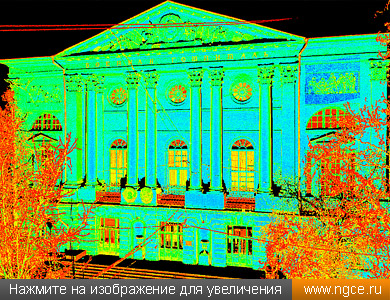

Облако точек измерений здания госпиталя имени Бурденко в формате RCP, полученное в результате обмерных работ Точечная 3D модель здания госпиталя имени Бурденко в формате PTX, полученная в результате обмерных работ

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и памятниках архитектуры. Все обмерные работы выполняются с использованием технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами здания госпиталя имени Н.Н. Бурденко. Результатом съёмки является облако точек — подробная точечная 3D модель объекта съёмки. По данным лазерного сканирования наши инженеры создают точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
