3D лазерное сканирование недостроенного бизнес-центра для определения отклонений от проекта конструкций здания

3D лазерное сканирование недостроенного бизнес-центра в Мякининской пойме

21.06.2019 г.

Инженерное предприятие «НГКИ» выполнило крупный проект по 3D лазерному сканированию недостроенного бизнес-центра «Два капитана» в Мякининской пойме Красногорска для целей определения отклонений всех строительных конструкций от проектных значений. Данный проект стал продолжением проекта, выполненного нами ранее: после анализа полученных материалов по 3D обмерам плит межэтажных перекрытий здания и выяснения того факта, что форма и размеры плит перекрытий существенно отличаются от проектных значений, Заказчик работ принял решение о лазерном сканировании всего здания для выявления отклонения от проекта всех его конструкций.

Ознакомиться с первой частью проекта по обмерным работам недостроенного БЦ «Два капитана» в Мякининской пойме Красногорска вы можете на следующей странице сайта нашей компании:
— 3D лазерное сканирование недостроенного бизнес-центра для обследования конструкций и проектирования.

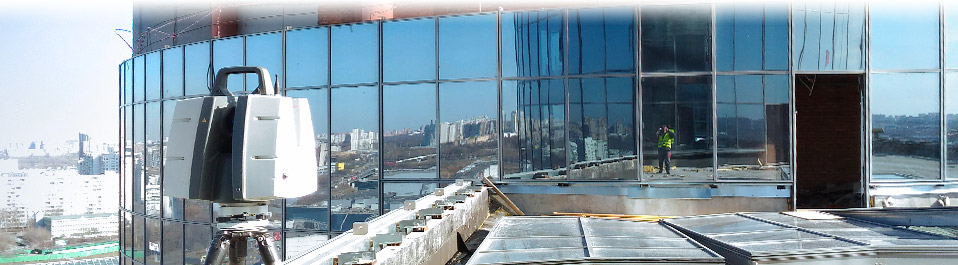

3D лазерное сканирование недостроенного бизнес-центра «Два капитана» выполняет система Leica ScanStation P40 Обмерные работы для выявления отклонения строительных конструкций от проекта выполняет 3D сканер Leica ScanStation P20

С нами заключили договор на лазерное сканирование всех помещений здания и подземного гаража. Конечно, решение Заказчика о 3D обмерах сначала только перекрытий, а уже затем здания в целом с нашей точки зрения было далеко не оптимальным. Такое решение вело в очень значительной мере к дублированию работ по лазерному сканированию на каждом этаже здания. Тем не менее, определённая логика в этих действиях Заказчика всё же была: он не мог сразу принять решение по полному обследованию всего здания, пока не убедился, что имеются существенные отклонения от проекта по основным конструкциям — плитам перекрытий.

Поскольку во время первого этапа обмеров строители одновременно производили снос перегородок на всех этажах, здание бизнес-центра нам пришлось снова практически полностью отсканировать, за исключением лишь лестничных пролётов и фасадов.

Габариты здания бизнес-центра «Два капитана» по облаку точек измерения, полученному по данным 3D лазерного сканирования Вид сверху на облако точек здания бизнес-центра «Два капитана», полученное в результате лазерного сканирования

Как и на первом этапе проекта, обмерные работы здания производилось одновременно двумя лазерными сканерами: Leica ScanStation P20 и Leica ScanStation P40.

Работа в поле двумя сканирующими системами заняла у нас суммарно 24 рабочих дня. Сшивка и уравнивание сканов на этот раз заняли меньше времени по той причине, что в результате первого этапа нами уже был построен «каркас» обмерной 3D модели, к которому подшивались новые сканы.

Вертикальный разрез по облаку точек всего здания бизнес-центра «Два капитана» в Мякининской пойме Красногорска Горизонтальный разрез точечной 3D модели здания бизнес-центра «Два капитана» в Красногорске на уровне 15 этажа

Посмотрите подробный отчёт об этом проекте на нашем сайте

С подробным описанием данного проекта вы сможете ознакомиться в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке:
«3D лазерное сканирование недостроенного бизнес-центра «Два капитана» для определения отклонений конструкций здания от проекта».

Инженерное предприятие «НГКИ» много лет занимается производством обмерных работ на объектах строительства с применением современной технологии лазерного сканирования и накопила внушительный опыт в этой сфере. Наши специалисты выполняют точные обмеры фасадов и внутренних помещений, несущих конструкций и конструктивных элементов, декоративных элементов экстерьеров и интерьеров. По полученным результатам проведённых обмеров подготавливаются комплекты точных обмерных чертежей или создаются каркасные, твердотельные или mesh модели целых объектов или их отдельных частей — в зависимости от задачи, поставленной Заказчиком. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы сможете ознакомиться на странице раздела «Услуги» нашего сайта:
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
