Лазерное сканирование недостроенного бизнес-центра для целей обследования конструкций и проектирования

3D сканирование недостроенного БЦ для обследования и проектирования

09.07.2018 г.

Инженерная компания «НГКИ» выполнила крупный проект по лазерному 3D сканированию недостроенного крупного бизнес-центра «Два капитана» в Мякининской пойме Красногорска недалеко от комплекса зданий правительства Московской области. Обмерные работы были проведены в рамках обследования строительных конструкций здания, определения их соответствия проектной документации и для целей проектирования дальнейшего строительства.

Наш предыдущий «рекорд» по площади 3D сканирования здания гражданского назначения в 75000 квадратных метров был установлен в 2016–2017 годах: это был проект «Обмерные работы Бадаевского пивоваренного завода в Москве методом лазерного сканирования для целей реконструкции».

Однако этот проект оказался намного больше и значительно сложнее: недостроенное здание крупного бизнес-центра «Два капитана» общей проектной площадью 120000 квадратных метров расположено рядом с комплексом зданий правительства Московской области и состоит из двух соединённых между собой башен в 22 и 27 этажей и громадной подземной парковки в 4 этажа. Высота здания составляет 115 метров.

Проект здания бизнес-центра «Два капитана» в Мякининской пойме, стройка которого была заморожена почти 10 лет Недостроенный деловой центр «Два капитана» в Мякининской пойме Красногорска по состоянию на лето 2017 года

Первоначально это здание было запроектировано как офисно-жилое. Строительство его было начато в начале 2000-х годов, было доведено до стадии отделки, но в начале 2010-х строительство было полностью остановлено. В первом квартале 2018 года произошла смена генерального подрядчика и проектировщика, после чего им была поставлена задача перепрофилировать здание под офисный центр, произвести его скорейшую достройку и ввод в эксплуатацию.

Строители заключили договор с организацией, занимающейся техническим обследованием строительных конструкций зданий и сооружений, которая, в свою очередь, уже обратилась к нам с задачей произвести обмеры плит межэтажных перекрытий всех этажей здания бизнес-центра с целью определения фактических размеров плит и их соответствия проектной документации. Фактически же перед нами была поставлена задача не только на обмеры плит перекрытий, а на построение точной точечной 3D модели здания по результатам трёхмерного лазерного сканирования.

3D лазерное сканирование здания бизнес-центра «Два капитана» в марте 2018 года производит система Leica ScanStation P40 3D сканирование на крыше 22-х этажной башни здания бизнес-центра «Два капитана» выполняет система Leica ScanStation P40

Для обеспечения максимальной точности внешних контуров 3D модели здания в первую очередь мы провели обмеры фасадов здания методом лазерного сканирования. Затем нами были отсканированы все внутренние лестницы здания. На основании сканов фасадов и лестниц был построен каркас точечной 3D модели.

После этого наши специалисты приступили к лазерному 3D сканированию плит перекрытий. В задачу на обмеры плит перекрытий была отдельно включена задача съёмки выемок в стяжке плит, поскольку это позволяло обследователям определить фактическую толщину плит по краям. Это усложнило нашу задачу, но незначительно. Сканирование плит межэтажных перекрытий проводилось одновременно с разборкой строителями межкомнатных перегородок, и именно это создавало для нашей работы основные помехи.

Лазерное сканирование здания производилось одновременно двумя сканирующими системами: Leica ScanStation P20 и Leica ScanStation P40. Всего на этом этапе работ нами было сделано 3300 сканов. Средняя скорость сканирования составила 110 сканов за один рабочий день на каждый сканер.

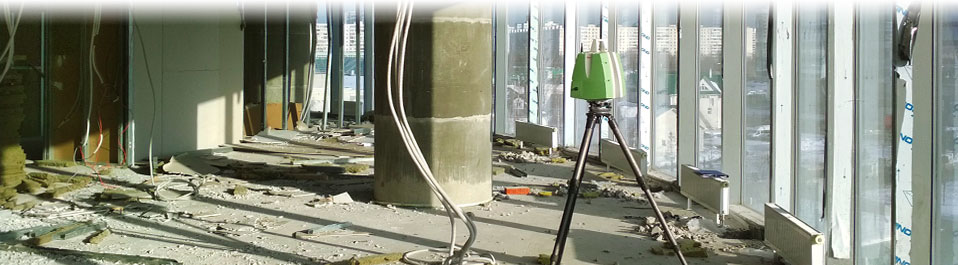

3D лазерное сканирование недостроенного здания делового центра «Два капитана» системой Leica ScanStation P40 Обмерные работы здания конференц-зала делового центра «Два капитана» выполняет 3D сканер Leica ScanStation P20

Отдельной очень сложной задачей явилась сшивка такого громадного количества сканов в единую точечную модель при требованиях к погрешности определения местоположения конструкций здания не больше 1 см.

По результатам нашей работы были построены контурные чертежи плит перекрытий и осуществлено их сравнение с проектными чертежами плит. Выяснилось, что в целом ряде точек отклонение бетонных плит от проектных значений составляет до 40 сантиметров, что создавало очевидные проблемы при монтаже рам остекления здания.

В результате проведённого анализа полученной нами модели и чертежей плит перекрытий генеральным подрядчиком было принято решение о необходимости получения полной 3D модели здания для его дальнейшего обследования, в том числе для обследования несущих колонн, и эта задача стала второй частью данного масштабного проекта, с которой наши специалисты также успешно справились.

Сшитая точечная 3D модель делового центра «Два капитана», построенная по результатам лазерного сканирования Обмерные работы здания конференц-зала делового центра «Два капитана» выполняет 3D сканер Leica ScanStation P20

Инженерная компания «НГКИ» многие годы занимается производством обмерных работ на объектах строительства с применением современной технологии лазерного сканирования и накопила внушительный опыт в этой сфере. Наши специалисты выполняют точные обмеры фасадов и внутренних помещений, несущих конструкций и конструктивных элементов, декоративных элементов экстерьеров и интерьеров. По полученным результатам проведённых обмеров подготавливаются комплекты точных обмерных чертежей или создаются каркасные, твердотельные или mesh модели целых объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы сможете ознакомиться на странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
