3D моделирование оборудования и коммуникаций в цехах ЦБК в Восточной Сибири по данным лазерного сканирования

Моделирование оборудования и коммуникаций в цехах ЦБК в Восточной Сибири

15.03.2019 г.

Инженерная компания «НГКИ» выполнила масштабный проект по 3D моделированию оборудования и коммуникаций в цехах крупнейшего целлюлозно-бумажного комбината в Восточной Сибири по результатам лазерного сканирования.

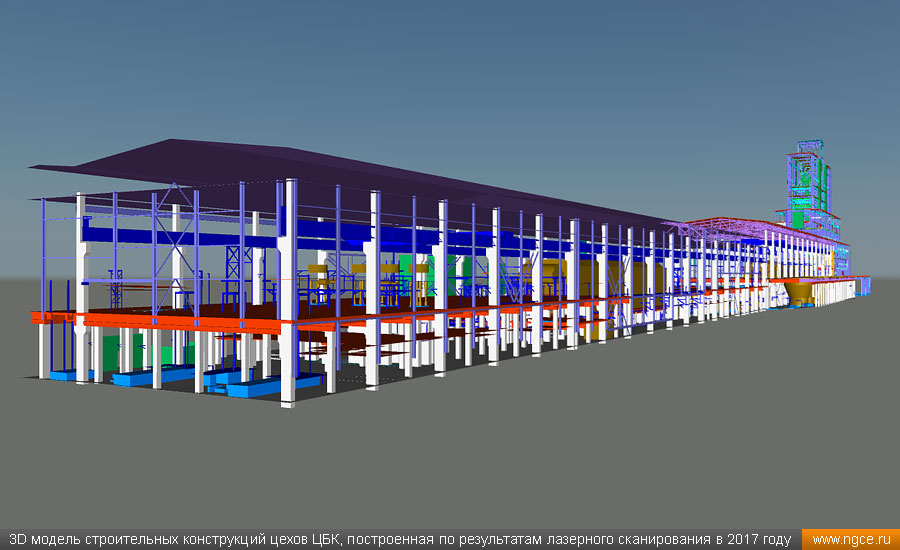

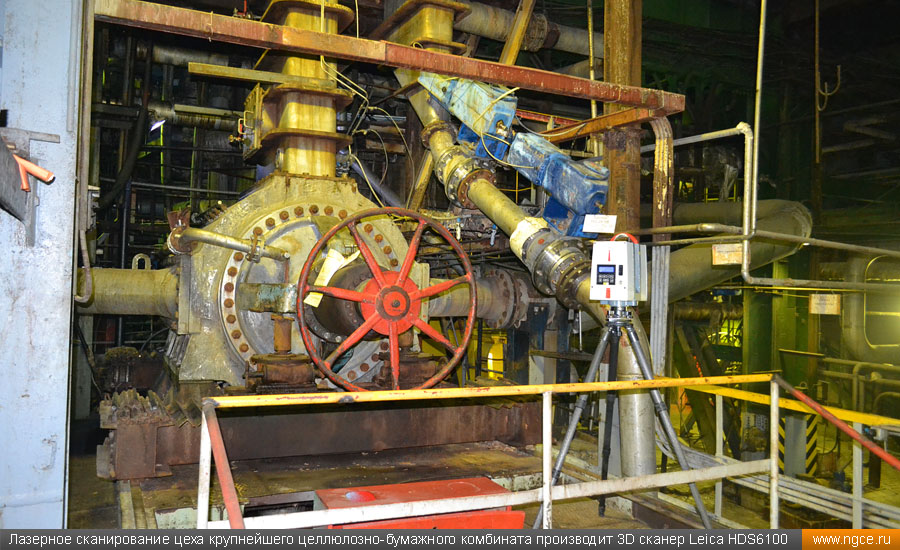

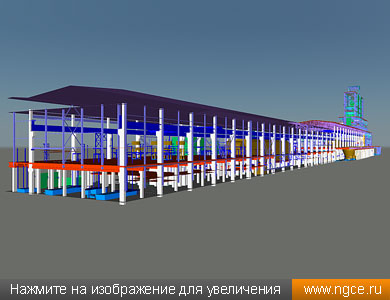

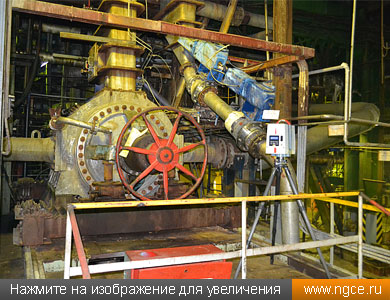

Лазерное сканирование цеха крупнейшего целлюлозно-бумажного комбината производит 3D сканер Leica HDS6100 3D модель строительных конструкций цехов ЦБК, построенная по результатам лазерного сканирования в 2017 году

В 2017 году наша компания выполнила масштабный проект по лазерному сканированию и созданию исполнительной трёхмерной модели крупнейшего целлюлозно-бумажного комбината в Восточной Сибири. Подробнее ознакомиться с подробным описанием этого проекта вы можете в разделе «Проекты» нашего сайта, перейдя по следующей ссылке:
«Обмеры строительных конструкций группы цехов крупнейшего ЦБК методом 3D лазерного сканирования и построение их исполнительной модели».

Из-за ограниченного бюджета проекта на тот момент по согласованию с нашим Заказчиком, проектным институтом из Финляндии, в корпусе c пятном застройки больше 2 гектаров мы выполнили 3D моделирование лишь строительных конструкций и металлических площадок обслуживания.

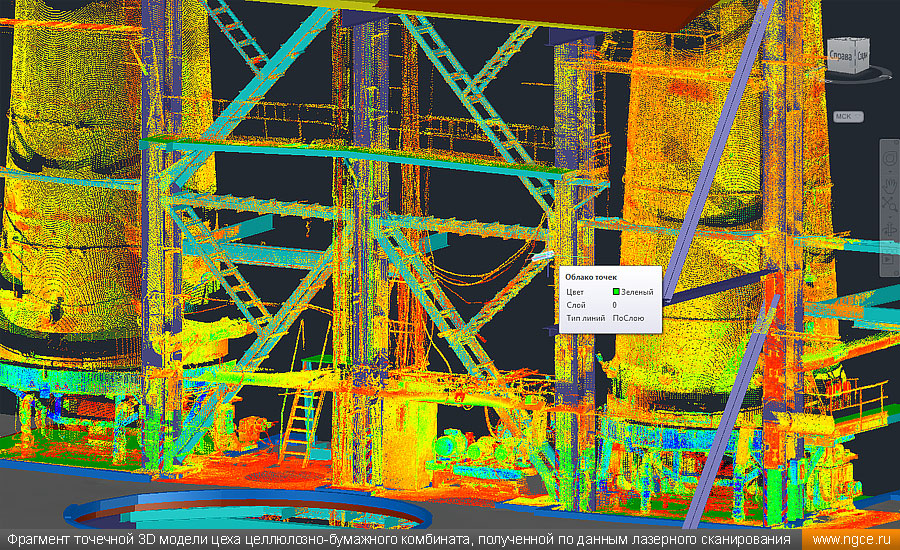

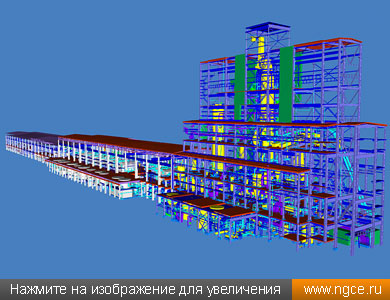

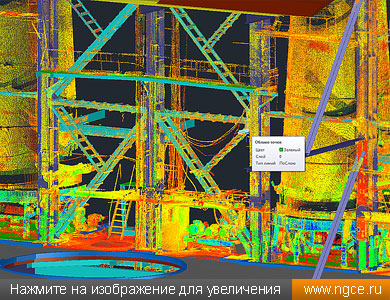

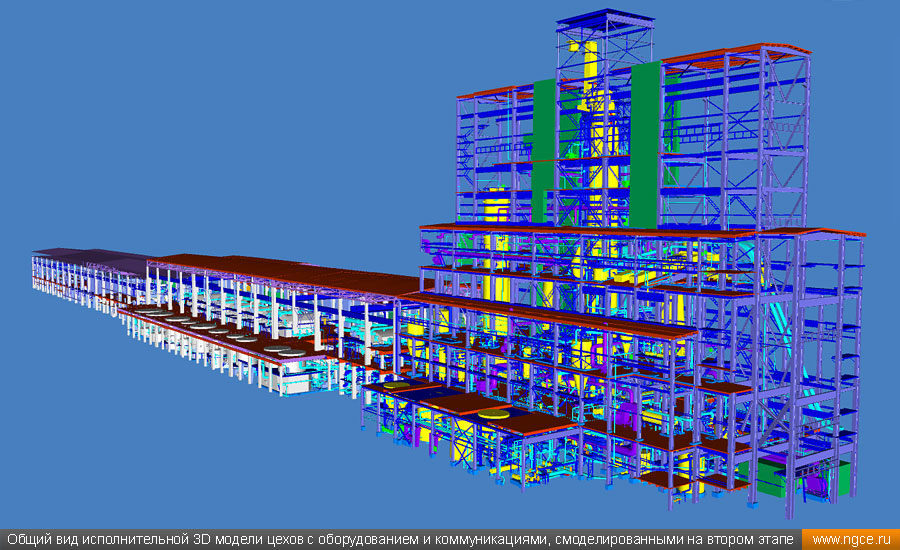

Фрагмент точечной 3D модели цеха целлюлозно-бумажного комбината, полученной по данным лазерного сканирования Общий вид исполнительной 3D модели цехов с оборудованием и коммуникациями, смоделированными на втором этапе

В 2018 году к нам снова обратилась эта же проектная организация и поставила задачу добавить в уже существующую 3D модель необходимые им объекты: промышленное оборудование и коммуникации цехов. При этом данную работу необходимо было выполнить, используя материалы лазерного сканирования, произведённого ранее при реализации предыдущего проекта в 2017 году.

В результате нашими специалистами были отмоделированы объекты оборудования и инженерных сетей и встроены в созданную ранее 3D модель строительных конструкций.

Такой вариант выполнения проекта тоже является по своему правильным.

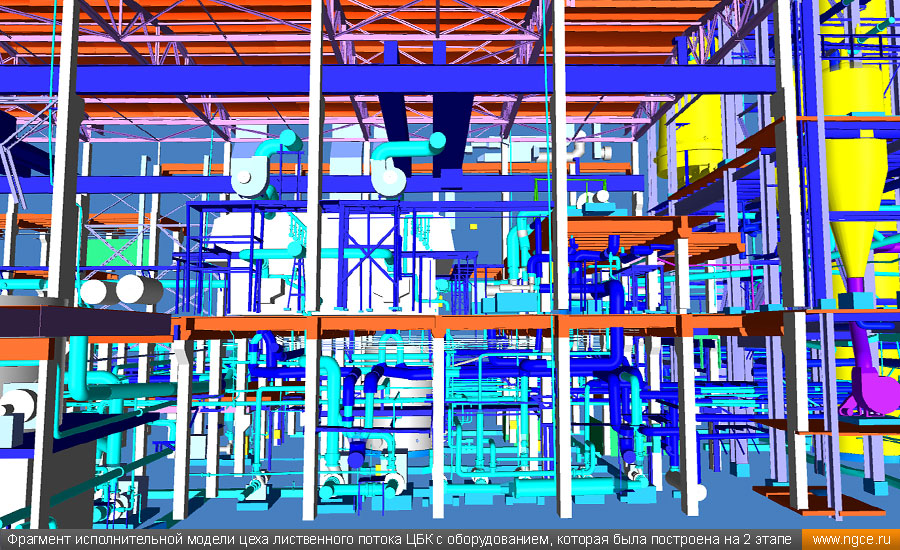

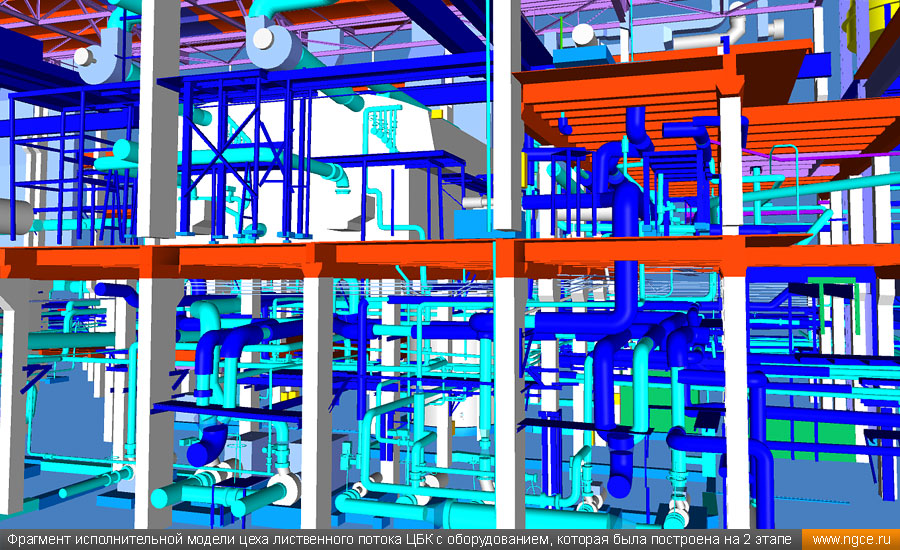

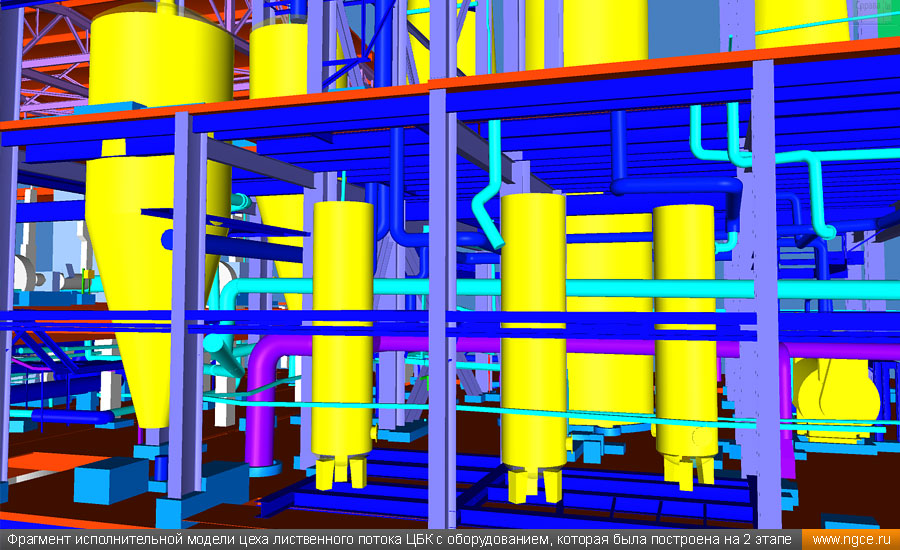

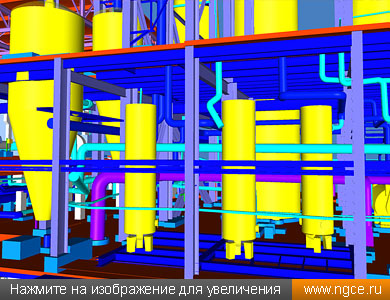

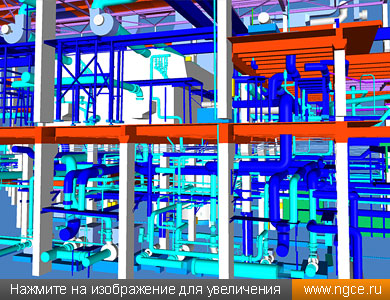

Фрагмент исполнительной модели цеха лиственного потока ЦБК с оборудованием, которая была построена на 2 этапе Фрагмент исполнительной модели цеха лиственного потока ЦБК с оборудованием, которая была построена на 2 этапе

Стоимость 3D лазерного сканирования с созданием облака точек составляет приблизительно 10–15% стоимости всего проекта. И если Заказчик перед началом реализации проекта не может чётко сформулировать требования по созданию трёхмерной модели, а именно состав элементов модели, габариты минимально необходимых объектов, какие объекты являются наиболее важными, а какие не нужны совсем, и говорит фразу: «Нам нужно всё», то стоимость такой работы и сроки её выполнения, что вполне естественно, будут очень и очень большими.

В таком случае Заказчику было бы гораздо правильнее, получив от нас облако точек, проанализировать его и решить, какие объекты необходимо отмоделировать. Таким образом экономится большое количество времени и средств.

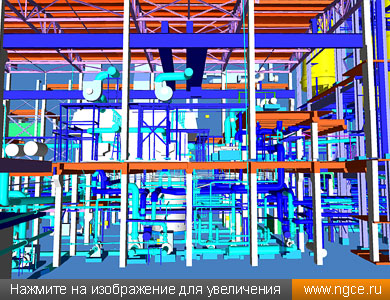

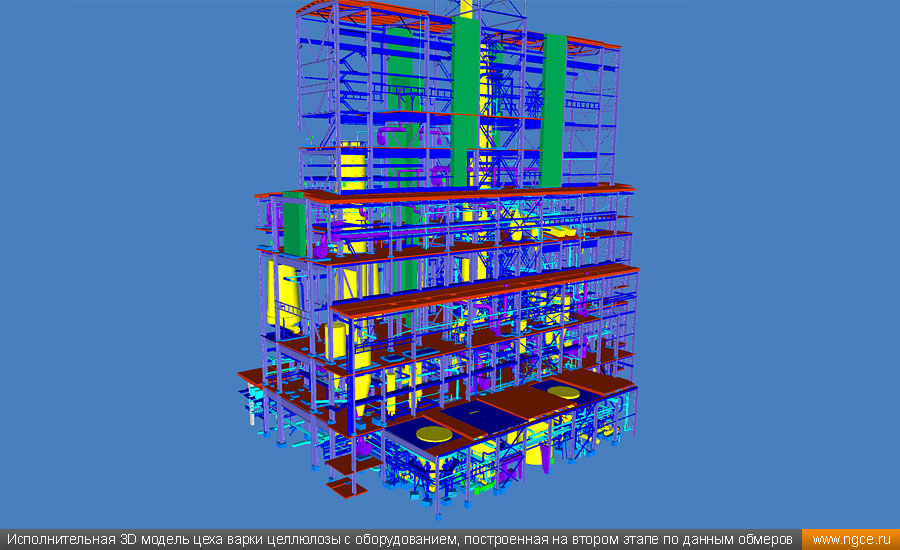

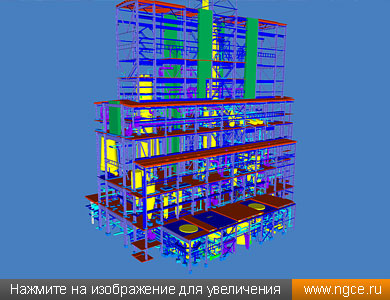

Фрагмент исполнительной модели цеха лиственного потока ЦБК с оборудованием, которая была построена на 2 этапе Исполнительная 3D модель цеха варки целлюлозы с оборудованием, построенная на втором этапе по данным обмеров

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ и инженерных изысканий на различных объектах промышленности и энергетики. Для осуществления 3D обмеров специалисты нашей компании применяют современную технологию трёхмерного лазерного сканирования, которая позволяет существенно снизить затраты на получение точной и актуальной обмерной информации об объекте съёмки. Лазерное сканирование позволяет быстро, с высокой точностью и фантастической подробностью определить фактические размеры, геометрию и реальное расположение конструкций и оборудования. По полученным результатам обмерных работ наши специалисты составляют традиционные обмерные чертежи или выполняют построение исполнительных 3D моделей объектов или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробнее ознакомиться с описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете на следующей странице раздела «Услуги» нашего сайта:
— «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
