Лазерное сканирование и обмерные работы трактов и статоров гидроагрегатов Верхнетуломской ГЭС

3D сканирование трактов и статоров гидроагрегатов Верхнетуломской ГЭС

26.07.2016 г.

Специалисты инженерного предприятия «НГКИ» выполнили точные обмерные работы и подготовку точечных моделей подающих трактов, спиральных камер, статоров и отсасывающих трактов двух подлежащих замене гидроагрегатов Верхнетуломской ГЭС, расположенной в Мурманской области. Обмеры были произведены при помощи технологии 3D лазерного сканирования. Проектировщикам данные съёмки были необходимы для выбора оптимальной конструкции роторов и лопастей проектируемых новых гидроагрегатов.

Инженерная компания «НГКИ» за годы производства инженерных изысканий на различных объектах промышленности и энергетики накопила большой опыт точных обмерных работ как гидроэлектростанций в целом, так и их отдельных гидроагрегатов. Среди выполненных нами проектов в области гидроэнергетики можно особо выделить следующие:
лазерное сканирование и моделирование разрушенных гидроагрегатов Саяно-Шушенской ГЭС после аварии;
съёмку и контроль геометрии спиральных камер трёх гидроагрегатов Саяно-Шушенской ГЭС;
исполнительную съёмку подготовку моделей и обмерных чертежей ОРУ Саяно-Шушенской ГЭС;
лазерное сканирование и построение точных обмерных 3D моделей сооружений и территории Майнской ГЭС;
обмерные работы с 3D моделированием порталов и созданием топографических планов ОРУ Зейской ГЭС;
лазерное сканирование и создание топографических планов строящейся Рогунской ГЭС.
Именно по этой причине компания-проектировщик гидроагрегатов ГЭС выбрала нас как подрядчика по точным обмерам трактов двух гидроагрегатов Верхнетуломской ГЭС.

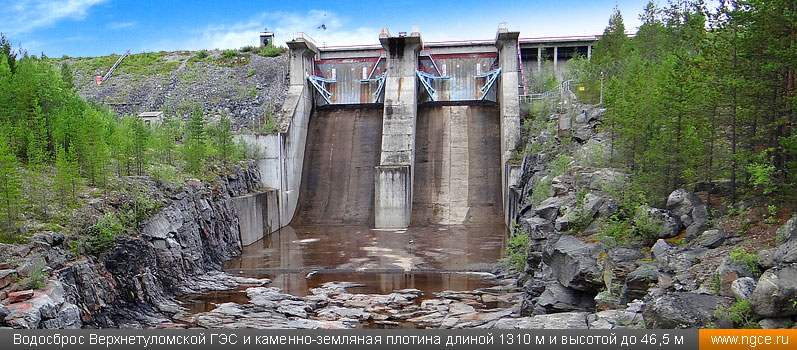

Водосброс Верхнетуломской ГЭС и каменно-земляная плотина длиной 1310 метров и высотой до 46,5 метров

В рамкам данного проекта в нашу задачу входило проведение точных обмерных работ подающих трактов, спиральных камер, статоров и отсасывающих трактов двух гидроагрегатов Верхнетуломской ГЭС, подлежащих замене. Обмерные работы на объекте необходимо было произвести методом 3D лазерного сканирования. Проектировщикам эти данные были необходимы для выбора оптимальной конструкции роторов и лопастей проектируемых гидроагрегатов. Для того, чтобы наши специалисты и представители компании-проектировщика могли в спокойном режиме выполнять свою работу на объекте, заранее были согласованы даты остановки гидроагрегатов. Каждый гидроагрегат был остановлен на двое суток с окном в трое суток между остановками гидроагрегатов.

Лазерное сканирование трактов двух подлежащих замене гидроагрегатов Верхнетуломской ГЭС пришлось проводить практически в кромешной тьме, и поэтому фотографий внутри трактов электростанции нашим специалистам получить не удалось. В верхний и нижний тракт каждого гидроагрегата ведут отдельные длинные и узкие вертикальные тоннели со скобами в стенах, поэтому нашим специалистам пришлось положить сканер в рюкзак, а этот рюкзак одеть на грудь, чтобы хоть как-то протиснуться по тоннелю. Кроме этого, перекрытие трактов оказалось вовсе не полным, и по ним текла вода, а со сводов постоянно капало, что довольно опасно для лазерного сканера. Кроме того, водяная плёнка на стенках трактов сильно влияла на качество измерений, поэтому съёмку пришлось вести с очень малым шагом при очень малых расстояниях между станциями.

С более подробным описанием проекта по точным обмерам трактов и статоров гидроагрегатов Верхнетуломской ГЭС методом лазерного сканирования вы можете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

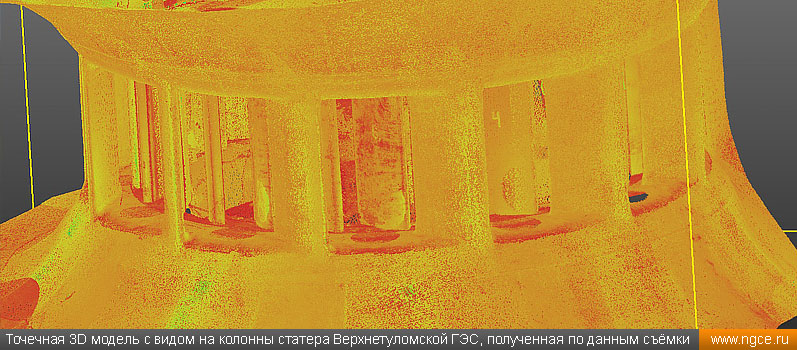

Точечная модель с видом на колонны статера Верхнетуломской ГЭС, полученная по данным лазерного сканирования

Инженерная компания «НГКИ» обладает весьма внушительным опытом производства обмерных работ и инженерных изысканий на различных объектах промышленности и энергетики с применением технологии лазерного сканирования, дающей возможность в существенной мере сократить финансовые и временные затраты на получение максимально подробной, точной и актуальной информации об объекте съёмки. Кроме этого, обмерные работы методом лазерного 3D сканирования позволяют быстро и с высокой точностью определить фактические размеры, геометрию и реальное взаимное расположение конструкций и монтируемого оборудования. По результатам обмерных работ наши инженеры создают каркасные и твердотельные 3D модели или составляют традиционные плоские обмерные чертежи объектов съёмки и их отдельных частей — в зависимости от поставленной Заказчиком задачи. Более подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы можете найти на специальной странице раздела «Услуги», посвящённой производству обмерных работ и инженерных изысканий на объектах промышленности и энергетики.
