Обмерные работы торговых салонов в ГУМе методом лазерного сканирования и построение обмерных чертежей

Обмерные работы торговых салонов в ГУМе методом лазерного сканирования

12.02.2016 г.

Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры двух торговых салонов в помещениях ГУМа. Обмерные работы были произведены по технологии лазерного сканирования для целей создания актуальной исполнительной документации, а также дальнейшего использования при проектировании новых торговых площадей.

Оба торговых салона располагаются в противоположных торцевых частях ГУМа с выходами на Ильинку и Никольскую улицы соответственно и занимают по три уровня: подвал, первый и второй этажи. Хотя площадь каждого из магазинов не превышала 500 квадратных метров, трудности в работе наших инженеров заключались вовсе не в размерах самих салонов, а в сложной конфигурации этажей и, в особенности, подвалов, где находятся складские помещения.

Обмерные работы проводились нашими специалистами в дневное время, когда в салонах ГУМа были покупатели, что, разумеется, также значительно осложняло работу. Обилие зеркальных поверхностей в примерочных и торговых залах, в свою очередь, также внесло определённые трудности в нашу работу, но уже на этапе обработки сканов, полученных по данным архитектурных обмеров методом лазерного сканирования, когда нашим сотрудникам приходилось убирать паразитные точки, возникшие в результате переотражений.

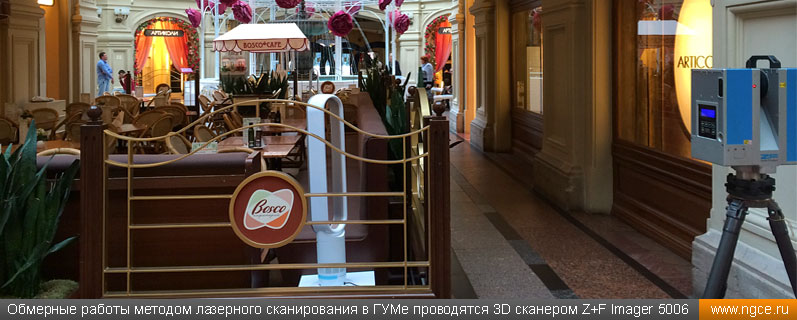

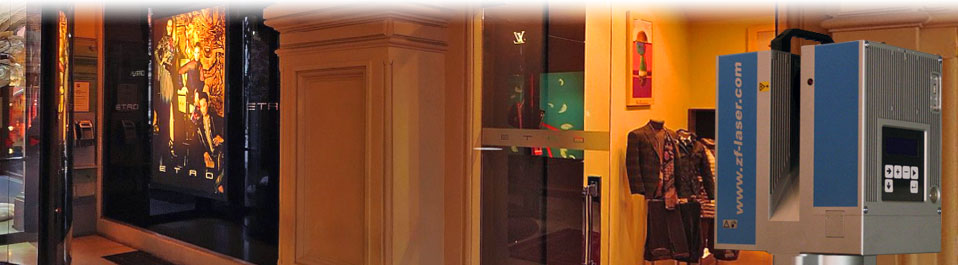

Обмерные работы методом лазерного сканирования в ГУМе проводятся 3D сканером Z+F Imager 5006

Обмерные работы двух торговых бутиков в ГУМе заняли два рабочих дня, за которые было сделано более 200 сканов. На сшивку и очистку сканов от посторонних шумов, а также на создание обмерных чертежей было затрачено 14 дней. Для каждого салона нашими специалистами был подготовлен комплект чертежей: поэтажные планы на каждый из трёх уровней и восемь разрезов. Обмерные чертежи были переданы Заказчику в стандартном формате AutoCAD.

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых архитектурных обмеров торговых салонов в ГУМе методом 3D лазерного сканирования, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:
обмерный план подвала (нулевого этажа) салона в ГУМе;
обмерный план первого этажа салона в ГУМе;
разрезы первого салона в ГУМе;
разрезы второго салона в ГУМе.

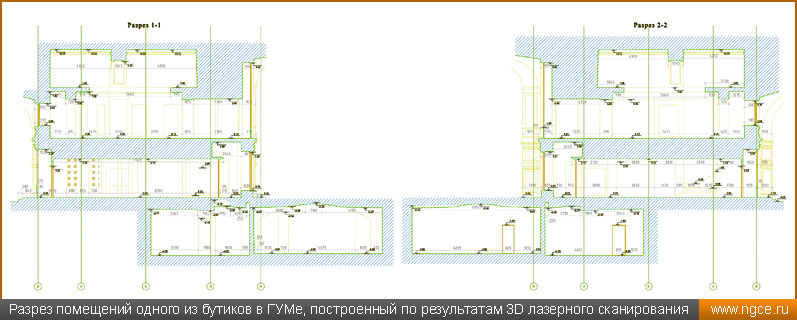

Разрез помещений одного из бутиков в ГУМе, построенный по результатам 3D лазерного сканирования

Инженерное предприятие «НГКИ» на протяжении долгих лет профессионально занимается производством обмерных работ как на любых объектах исторического и культурного наследия, так и современного строительства и архитектуры. Наряду с проведением точных архитектурных обмеров для строителей, реставраторов и проектных организаций, наши специалисты также выполняют обмерные работы по заказам дизайн-бюро, которые занимаются подготовкой проектов реконструкции, перепланировки и оформления интерьеров. При выполнении точных обмерных работ инженеры нашей компании используют современную технологию трёхмерного лазерного сканирования, которая позволяет достаточно быстро получать очень подробные и актуальные результаты измерений, по которым возможно и создавать обмерные чертежи, и строить твердотельные и каркасные 3D модели объектов съёмки или же их отдельных частей. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти разделе «Услуги» нашего сайта, где рассказано о производстве обмерных работ для проектов в сфере архитектуры и дизайна интерьеров.
