Лазерное сканирование и обмерные работы Знаменского собора в Хасавюрте для целей подготовки проекта реставрации

Лазерное сканирование и обмерные работы Знаменского собора в Хасавюрте для целей подготовки проекта реставрации

Специалисты инженерного предприятия «НГКИ» выполнили небольшой проект по точным архитектурным обмерам Знаменского собора в городе Хасавюрте (Республика Дагестан) — крупнейшего православного храма Северного Кавказа, который является памятником архитектуры начала XX века. Обмерные работы были проведены по технологии лазерного сканирования для целей подготовки проекта реставрации собора.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: архитектурные обмеры для целей реставрации.
Результаты: облако точек здания Знаменского собора.
Продолжительность: полевой этап — 1 день;
обработка — 2 дня.
Ресурсы: полевой этап — 1 сотрудник;
обработка — 1 сотрудник.
Объём работ: внешние и внутренние обмерные работы храма.
Оборудование: импульсный лазерный сканер Leica ScanStation P20.

Летний сезон архитектурных обмеров объектов культурного наследия в 2016 году оказался очень насыщенным и был продолжен в июле специалистами инженерной компании «НГКИ» 3D лазерным сканированием Знаменского собора в городе Хасавюрте Республики Дагестан.

Краткий исторический экскурс и современное состояние храма

Знаменский собор (или Собор во имя иконы Знамения Пресвятой Богородицы) в Хасавюрте представляет собой самый крупный православный храм Северного Кавказа, который построен в неовизантийском стиле и является памятником архитектуры начала XX века. Внутреннее оформление Знаменского собора в Хасавюрте было крайне великолепным, как свидетельствуют старожилы. Высота этого храма составляет 45 метров, он имеет симметричную художественную архитектуру, представляя собой крестовокупольное сооружение, которое возвышают девять куполов в честь девяти ангельских чинов. Ныне Знаменский собор входит в Бакинско-Прикаспийскую епархию.

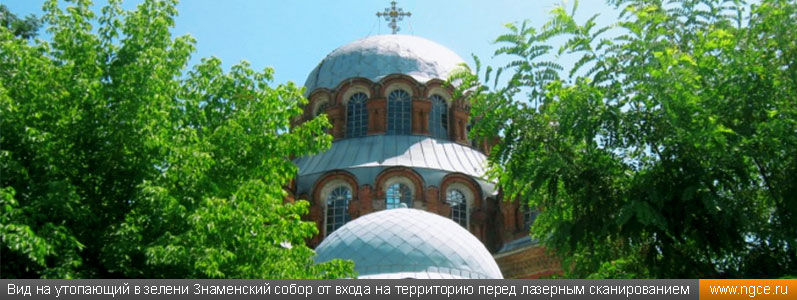

Вид на утопающий в зелени Знаменский собор от входа на территорию перед его лазерным сканированием

Значение Хасавюрта как торгово-экономического центра очень значительно выросло после окончания строительства Владикавказской железной дороги в 1897 году, что поспособствовало стремительному росту слободского населения, расширению промыслов, сельского хозяйства и производства. В то время на месте Знаменского собора находилась небольшая деревянная церковь, которая не соответствовала количеству прибывавшего православного населения, насчитывавшему в начале XX века в Хасавюртовском округе более 90 тысяч человек. По этой причине в апреле 1901 года на слободском сходе было принято решение о постройке нового храма на бульваре, ныне называющемся улицей Тотурбиева.

Знаменский собор был построен казаками Терского казачьего войска, а его возведение было приурочено к 300-летию династии Романовых, которое отмечалось впоследствии в 1913 году. По одним сведениям, строительство было начато в августе 1901 года, а по другим — только лишь в 1905 году. Несмотря на сложность и тонкость внешней архитектуры, кладочные и шлифовальные работы шли быстро, но последовательно. Камень, кирпич и керамику для строительства заготавливали прямо на месте, причём известно, что для цементно-известкового раствора собирали куриные яйца. Кроме начала строительства, споры вызывает и дата открытия храма: так, по одним данным, торжественное открытие состоялось в январе 1905 года, тогда как по другим сведениям, первое богослужение прошло лишь в сентябре 1912 года и было посвящено 100-летию Бородинского сражения 1812 года.

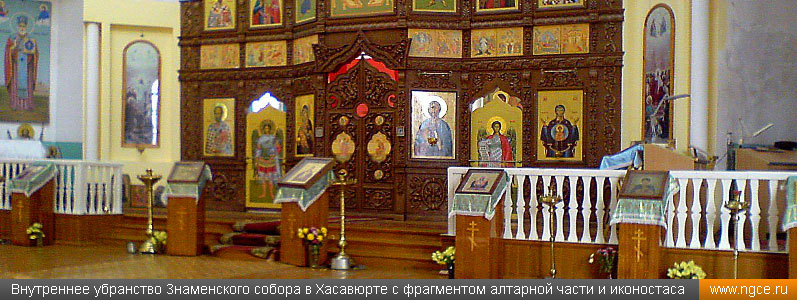

Внутреннее убранство Знаменского собора в Хасавюрте с фрагментом алтарной части и иконостаса

Архитектурные обмеры здания собора по технологии лазерного сканирования

В 2011 году Знаменский собор во имя иконы Знамения Пресвятой Богородицы был включён в федеральную программу «Культура России», что дало возможность провести в нём ремонтно-восстановительные работы и реставрационные работы, начало которых запланировано на 2017 год. Для целей подготовки проекта реставрации храма архитекторам-реставраторам срочно потребовалось проведение точных архитектурных обмеров, которые оперативно и выполнили специалисты нашей компании по технологии лазерного сканирования.

Проект по архитектурным обмерам Знаменского собора в Хасавюрте методом лазерного сканирования созрел очень стремительно — прошло всего 4 дня от момента первого обращения к нам реставраторов до момента подписания договора и начала обмерных работ. Причина такой стремительности развития событий заключалась в том, что в день обращения реставраторов с предложением произвести обмерные работы собора в Дагестане, наша бригада как раз заканчивала лазерное сканирование склонов холмов, окружающих Зеленчукскую ГЭС в Карачаево-Черкесии, вблизи аула Кумыш. Так что бригаде наших специалистов с лазерным сканером пришлось по завершении проекта в Кумыше просто сесть на поезд до Хасавюрта.

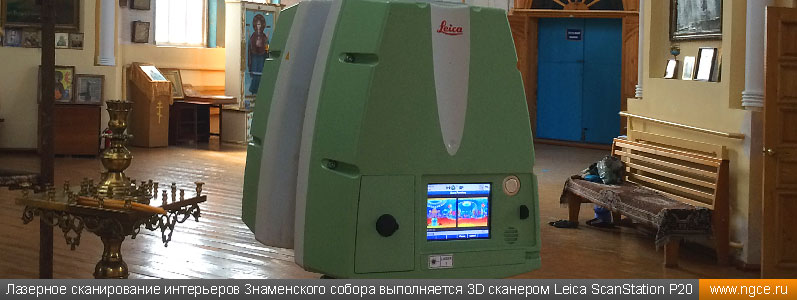

Лазерное сканирование интерьеров Знаменского собора выполняется 3D сканером Leica ScanStation P20

3D лазерное сканирование Знаменского собора в Хасавюрте было произведено крайне оперативно благодаря высокой скорости и большой плотности измерений лазерным сканером Leica ScanStation P20: вся процедура обмерных работ храма изнутри и снаружи занял всего лишь 12 часов, так что в тот же день наши специалисты уже улетели в Москву.

На камеральном этапе работ была произведена обработка, сшивка и очистка полученных облаков точек 3D лазерного сканирования. Сшитое и отфильтрованное облако точек здания Знаменского собора мы отправили нашему Заказчику уже через два дня после возвращения нашего специалиста из командировки.

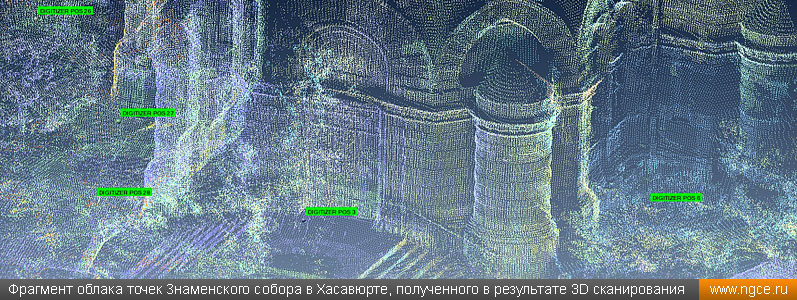

Фрагмент облака точек Знаменского собора в Хасавюрте, полученного в результате лазерного сканирования

Специалисты инженерного предприятия «НГКИ» имеют внушительный, накопленный годами опыт проведения точных архитектурных обмеров на объектах историко-культурного наследия и архитектуры. Наша компания при выполнении обмерных работ использует технологию лазерного сканирования, позволяющую в сжатые сроки получить подробные, точные и актуальные результаты измерений, на основе которых можно и составлять традиционные плоские чертежи, и создавать трёхмерные каркасные, твердотельные или mesh-модели. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка Вы можете найти на странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы на объектах историко-культурного наследия и архитектуры».

Изображения:

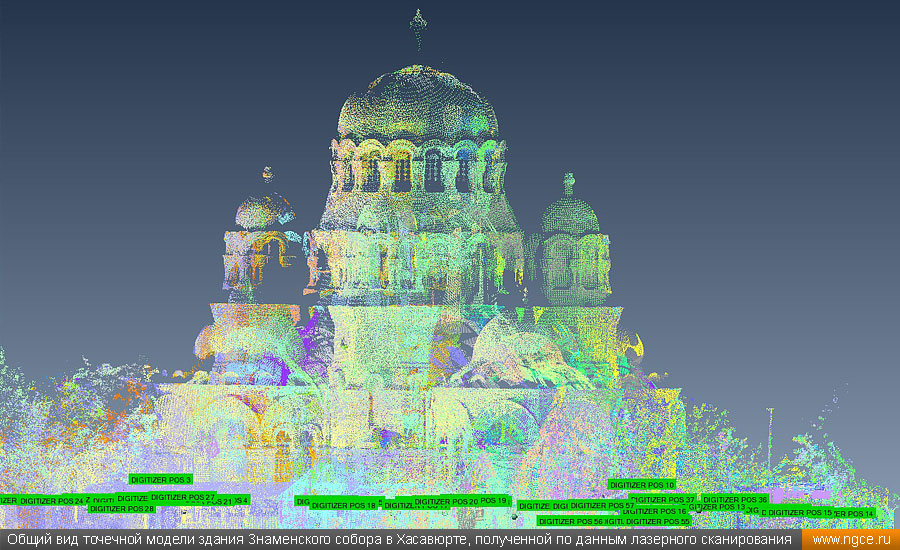

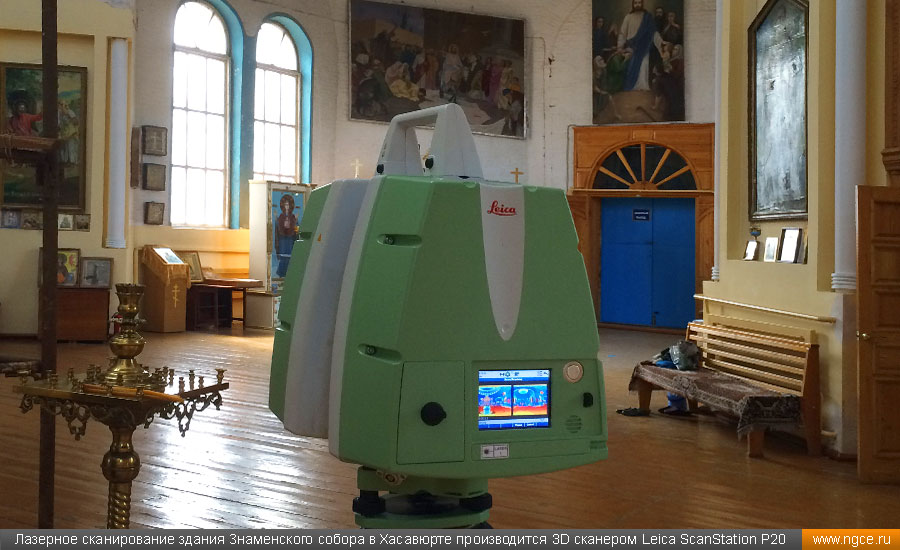

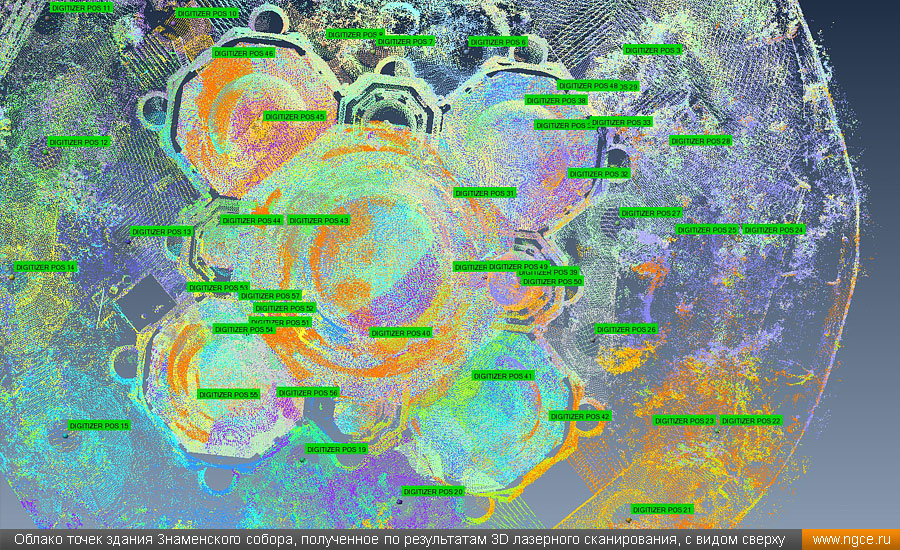

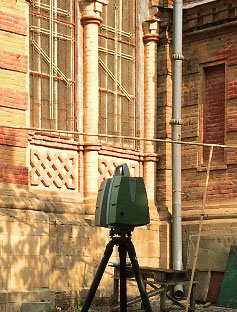

Лазерное сканирование здания Знаменского собора в Хасавюрте производится 3D сканером Leica ScanStation P20 Облако точек здания Знаменского собора, полученное по результатам 3D лазерного сканирования, с видом сверху Общий вид точечной модели здания Знаменского собора в Хасавюрте, полученной по данным лазерного сканирования
