Выполненные проекты компании «НГКИ»
Точные архитектурные обмеры помещений на улице Арбат для целей подготовки дизайн-проекта ювелирного магазина

Архитектурные обмеры помещений на улице Арбат методом 3D лазерного сканирования для целей подготовки дизайн-проекта ювелирного магазина

Специалисты компании «НГКИ» выполнили проект по архитектурным обмерам помещений на московской улице Арбат для целей подготовки дизайн-проекта ювелирного магазина. Обмерные работы были проведены методом наземного 3D лазерного сканирования. По результатам камеральной обработки цифровых данных измерений нашими сотрудниками подготовлен полный комплект точных обмерных чертежей.
Вид деятельности: выполнение обмерных работ на объектах архитектуры и гражданского строительства.
Цель проекта: создание обмерной документации с отображением приборов отопления, водоснабжения, электропитания, кабелей и трубопроводов.
Результаты: комплект обмерных чертежей — поэтажные планы на отметках пол и потолок, развертки стен, сечения.
Продолжительность: полевой этап — 1 день;
обработка — 6 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 1 сотрудник.
Объем работ: суммарная площадь помещений — около 300 кв.м.

Инженерная компания «НГКИ» выполнила архитектурные обмеры помещений для целей подготовки дизайн-проекта ювелирного магазина в московском здании по адресу: улица Арбат, д. 6. Обмерные работы были выполнены нашими специалистами по технологии лазерного сканирования.

В нашу инженерную компанию множество раз обращались различные дизайн-бюро, осуществляющие дизайн-проекты переоборудования бутиков, торгующих дорогой одеждой, ювелирными изделиями, часами и аксессуарами. Несмотря на высокую стоимость самих подобных дизайн-проектов для объектов такого класса дизайнеры, естественно, всегда пытаются серьезно сэкономить на стоимости обмерных работ. По этой причине они зачастую пытаются приглашать обмерщиков с рулетками, исходя лишь из дешевизны таких услуг.

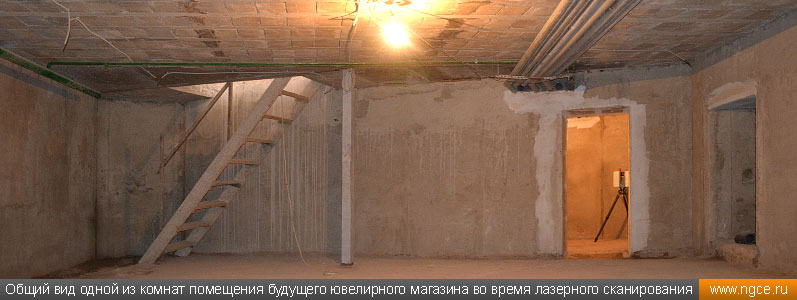

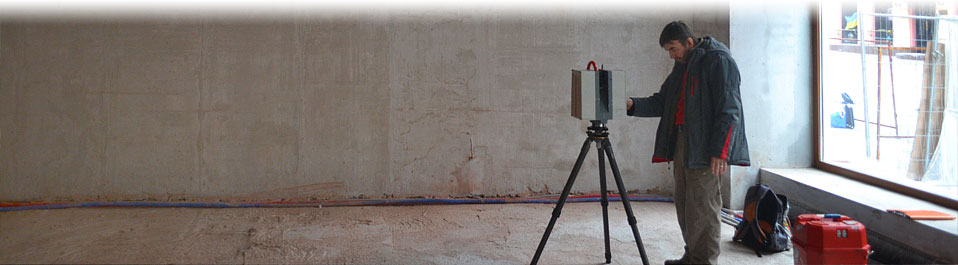

Общий вид одной из комнат помещения будущего ювелирного магазина во время лазерного сканирования

Этот подход кардинально изменился за последнее время. Дизайнеры, которым очень часто для заказа и встраивания авторской мебели в интерьер бутика требуется точность обмеров всех строительных конструкций здания и элементов интерьера по всему объему торговой площади не хуже 3–5 миллиметров, уже поняли, что при наличии 4–6 отдельных объемов/комнат на объекте никакими измерениями рулетками (даже лазерными) такой точности достичь не удается. Они также осознали, что нахождение в работающем бутике в течение двух рабочих дней странных людей с рулетками и блокнотами негативно сказывается на отношении клиентуры, привыкшей к эксклюзивному обслуживанию.

Мы убедительно доказали нашим Заказчикам на практике, что торговую площадь порядка 200–300 квадратных метров мы способны обмерить 3D лазерным сканером максимум за 2–3 часа, получив в итоге сбалансированную по точности модель всей территории бутика, причем со всеми элементами уже существующего декора и инфраструктуры магазина (батареи обогрева, кондиционеры, вентиляционное оборудование). Именно на таких деликатных объектах наиболее ярко проявляется преимущество высокой производительности и плотности измерений лазерными сканерами.

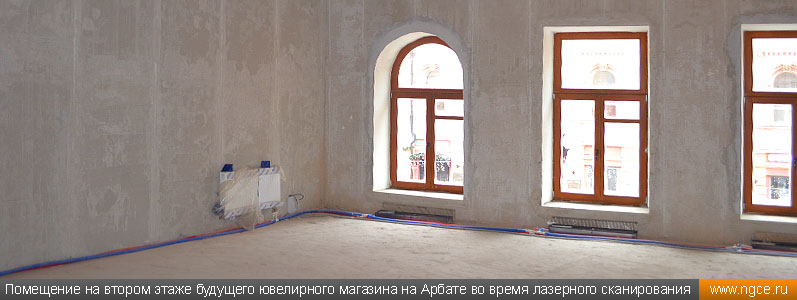

Помещение на втором этаже будущего ювелирного магазина на Арбате во время лазерного сканирования

Другой очень интересной задачей, которую мы часто решаем для дизайнеров торговых интерьеров, являются точные обмеры вновь построенных или недавно реконструированных помещений под отделку и дизайн-проект оформления интерьеров и размещения мебели. Трехмерное лазерное сканирование позволяет быстро получить точные цифровые результаты измерений, которые можно использовать как при построении традиционных плоских обмерных чертежей, так и при создании актуальной 3D модели помещения. В этом случае требования к точности обмеров несколько ниже, чем при обмерах готовых помещений, но и плановые затраты, которые готовы понести потенциальные заказчики, еще ниже.

Такой характерный случай произошел в здании по адресу на улице Арбат, дом 6, где владельцы вели строительство двухэтажного ювелирного магазина. Заказчик изначально хотел получить трехмерную модель имеющихся помещений для использования ее в целях подготовки дизайн-проекта будущего магазина. Однако бюджет, которым располагал Заказчик, не позволял ему получить 3D модель помещений в формате Autodesk 3ds Max. Заказчику было предложено решение произвести лазерное сканирование помещений, а также построить поэтажные планы и развертки стен всех помещений с точным размещением всех коммуникаций, приборов электроснабжения, водоснабжения и отопления с их реальными габаритами в формате Autodesk AutoCAD. Это решение полностью соответствовало запросам и бюджету Заказчика.

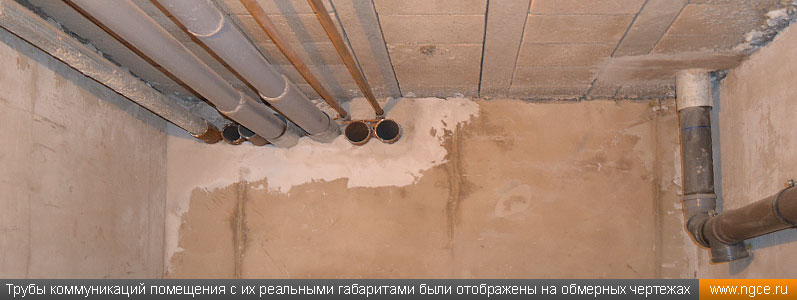

Трубы коммуникаций помещения с их реальными габаритами были отображены на обмерных чертежах

Трехмерное лазерное сканирование помещений строящегося ювелирного магазина на улице Арбат заняло всего лишь одну треть рабочего дня. Камеральный этап работ, включивший в себя сшивку и очистку облаков точек и построение полного комплекта необходимых чертежей в формате DWG, занял в сумме 6 рабочих дней одного специалиста. Таким образом, в течение недели Заказчик получил необходимые для подготовки дизайн-проекта материалы.

Более подробно ознакомиться с примерами итоговых материалов, полученных по результатам произведенных точных архитектурных обмеров помещений на улице Арбат, 6 по технологии трехмерного лазерного сканирования для целей подготовки дизайн-проекта ювелирного магазина, вы сможете, скачав следующие файлы в формате PDF:
развертка стен помещений первого этажа;

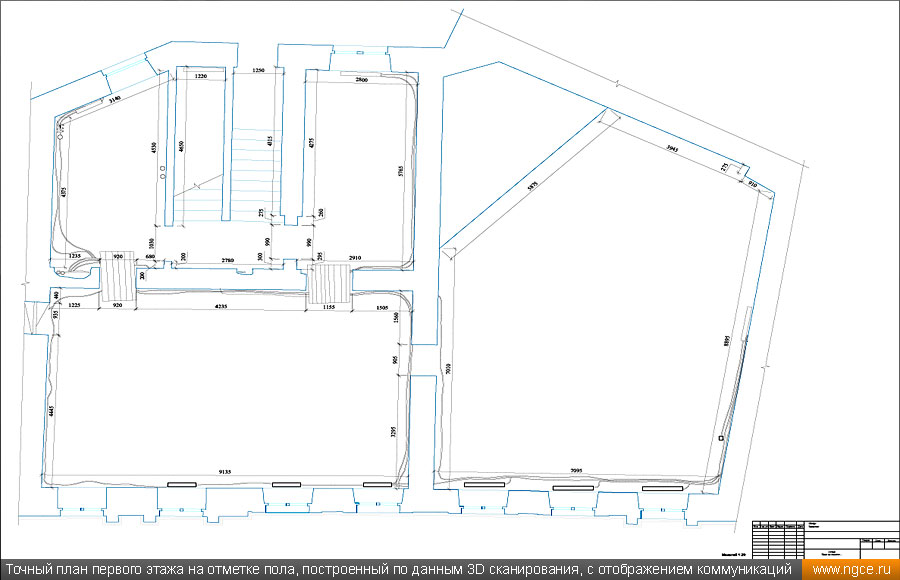

план второго этажа по уровню пола с отображением коммуникаций.

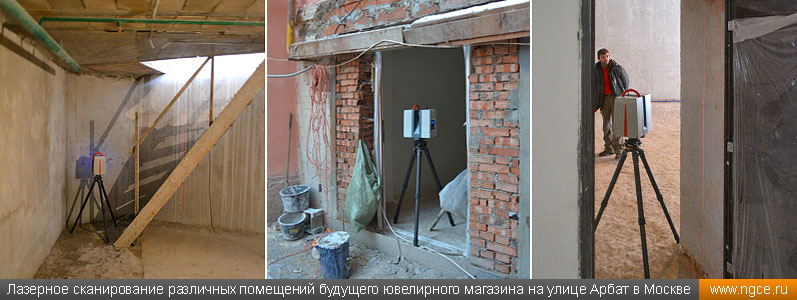

Лазерное сканирование различных помещений будущего ювелирного магазина на улице Арбат в Москве

Специалисты инженерной компании «НГКИ» долгое время профессионально занимаются производством обмерных работ как на объектах современного строительства и архитектуры, так и на объектах историко-культурного наследия. Наряду с проведением 3D архитектурных обмеров для реставраторов, строителей и проектных организаций, компания также выполняет заказы по выполнению обмерных работ для дизайн-бюро, которые занимаются созданием проектов реконструкции, перепланировки и дизайнерского оформления интерьеров и экстерьеров уже существующих объектов. Наши специалисты при производстве обмерных работ используют инновационную технологию наземного трехмерного лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений, на основе которых можно не только составить любые плоские чертежи, но и построить 3D модели. Наши сотрудники выполняют высокоточные обмеры фасадов и внутренних помещений, элементов декора зданий, интерьеров и мебели. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти в подразделе «Услуги» нашего сайта, который посвящен производству обмерных работ на объектах архитектуры и культурного наследия.

Изображения:

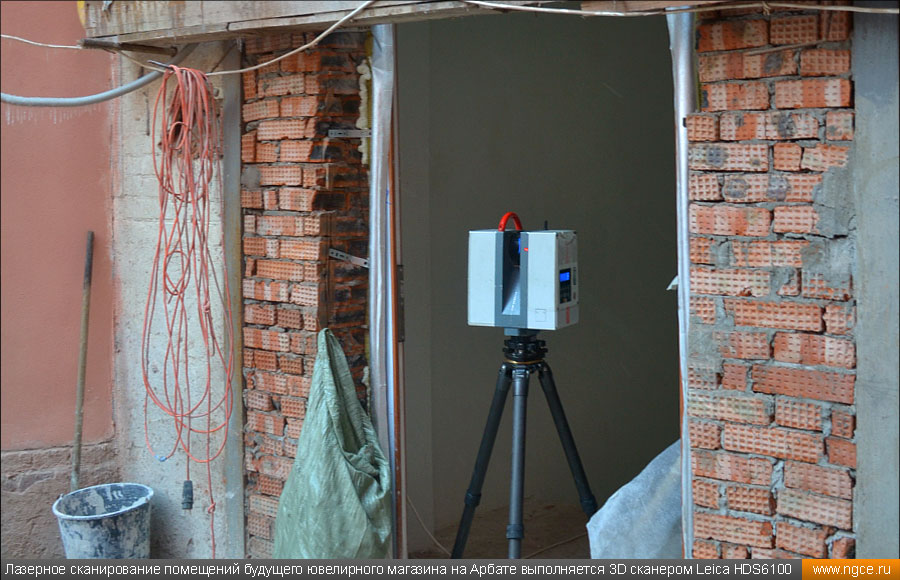

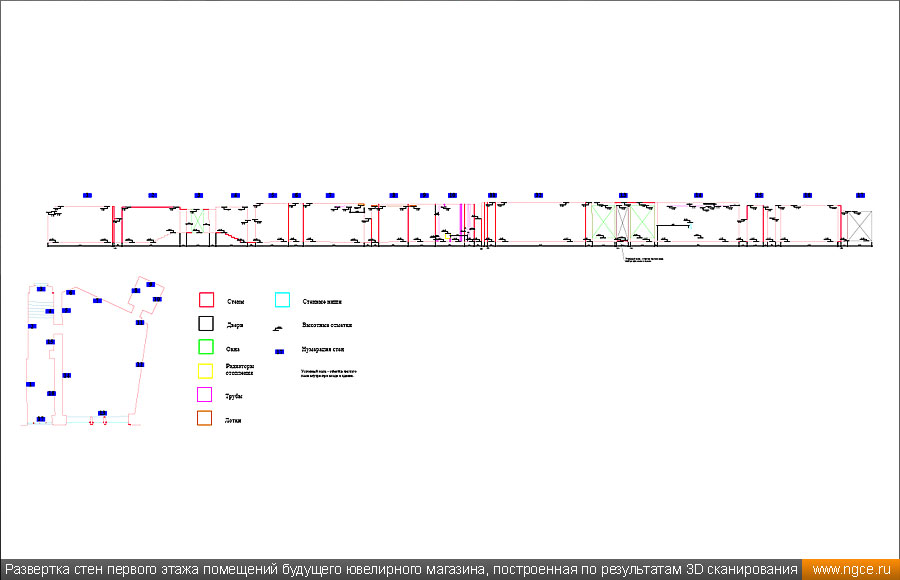

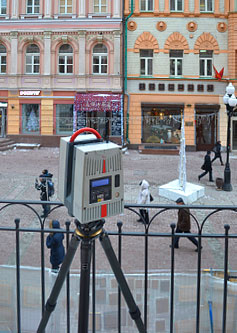

Лазерное сканирование помещений будущего ювелирного магазина на Арбате выполняется 3D сканером Leica HDS6100 Развертка стен первого этажа помещений будущего ювелирного магазина, построенная по результатам 3D лазерного сканирования Развертка стен первого этажа помещений будущего ювелирного магазина, построенная по результатам лазерного сканирования
