3D обмеры скульптур на Ленинском проспекте методом лазерного сканирования и создание ортофотоизображений для целей реставрации

Обмеры скульптур на здании в Москве методом 3D лазерного сканирования и создание их ортофотоизображений для целей реставрации

Специалисты компании «НГКИ» выполнили интересный проект по трехмерным обмерам скульптур на крыше и нижнем ярусе известного здания на Ленинском проспекте в Москве методом 3D лазерного сканирования. Весь комплекс работ был проведен для целей реставрации скульптурной группы, которая довольно сильно обветшала с момента постройки дома.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: создание ортофотоизображений скульптур с точным отображением утрат для целей реставрации.
Результаты: ортофотоизображения всех скульптур в 4 проекциях.
Продолжительность: полевой этап — 2 дня;
обработка — 10 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объем работ: количество скульптур на крыше здания — 12;
количество скульптур на нижнем ярусе здания — 4.

Инженерная компания «НГКИ» выполнила проект по 3D лазерному сканированию и созданию ортофотоизображений скульптур на крыше и нижнем ярусе известного московского здания на Ленинском проспекте, дом №30. Этот дом был построен в конце 40-х годов XX века по проекту известного советского архитектора А.Е. Аркина и вместе с домом №37, который расположен на противоположной стороне Ленинского проспекта, образовывал парадный въезд в Москву (так называемые «Юго-Западные ворота»). Дом строился для высокопоставленных работников НКГБ, МИД, и даже сегодня он производит впечатление все еще величественного, роскошного и громадного памятника эпохи сталинского ампира.

Отличительной особенностью этого дома является скульптурная группа из 16 фигур, посвященная подвигу советского народа в Великой Отечественной войне и представляющая собой размещенные на крыше и нижнем ярусе памятники бойцам Красной Армии (солдаты, матросы, партизаны, медсестры).

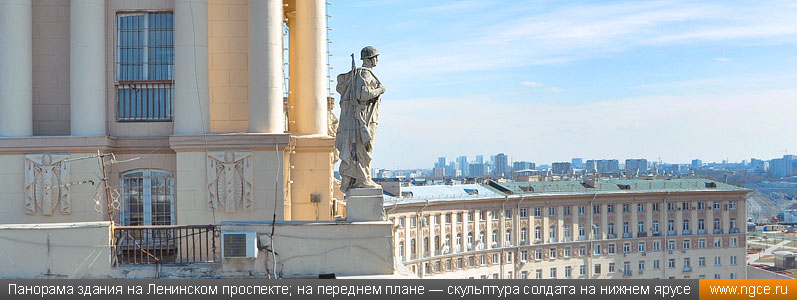

Панорама здания на Ленинском проспекте; на переднем плане — скульптура солдата на нижнем ярусе

За прошедшие шесть с половиной десятилетий скульптуры достаточно серьезно обветшали, и теперь им требуется срочная реставрация. На начальном этапе проектирования реставраторам необходимо получить точные обмерные чертежи скульптур для создания так называемых «дефектных ведомостей» (полного список утрат и разрушений). Это можно сделать с помощью обычных ручных обмеров, фотограмметрической съемки или с использованием технологии 3D лазерного сканирования. Необходимо отметить, что ручные обмеры скульптур, установленных на краю парапета на высоте 50 метров, провести практически нереально, равно как и выполнить точную фотограмметрическую съемку. По этой причине из всех теоретически возможных вариантов был избран единственно реальный в подобной ситуации способ съемки без снятия скульптур с постаментов — лазерное сканирование.

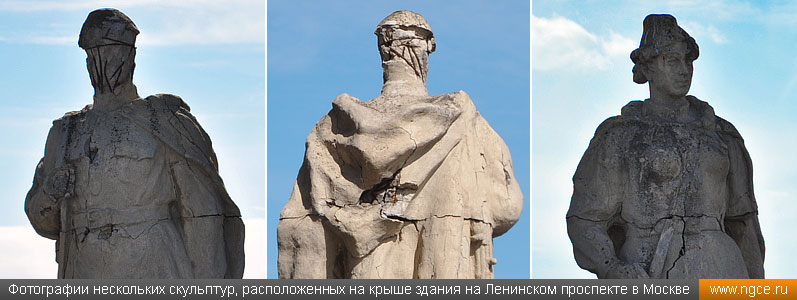

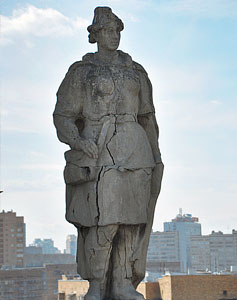

Фотографии нескольких скульптур, расположенных на крыше здания на Ленинском проспекте в Москве

По заказу реставрационной компании наши специалисты произвели съёмку всех 16 скульптур при помощи лазерного сканера Leica P20. Часть скульптурной группы была снята с земли, и расстояние при этом превышало 50–60 м. Часть снималась с крыши здания, а также с крыши расположенного напротив дома №37, что значительно облегчило работу. Лазерное сканирование проводилось с максимально возможной плотностью и заняло два полных рабочих дня. После проведения всех полевых работ, в результате которых было получено более 100 сканов, облака точек были очищены от посторонних шумов и сшиты в отдельные скульптуры.

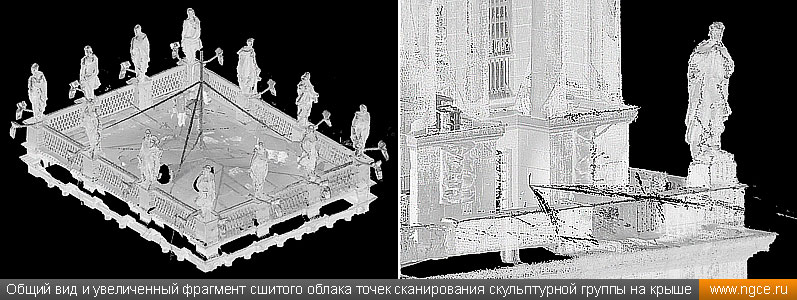

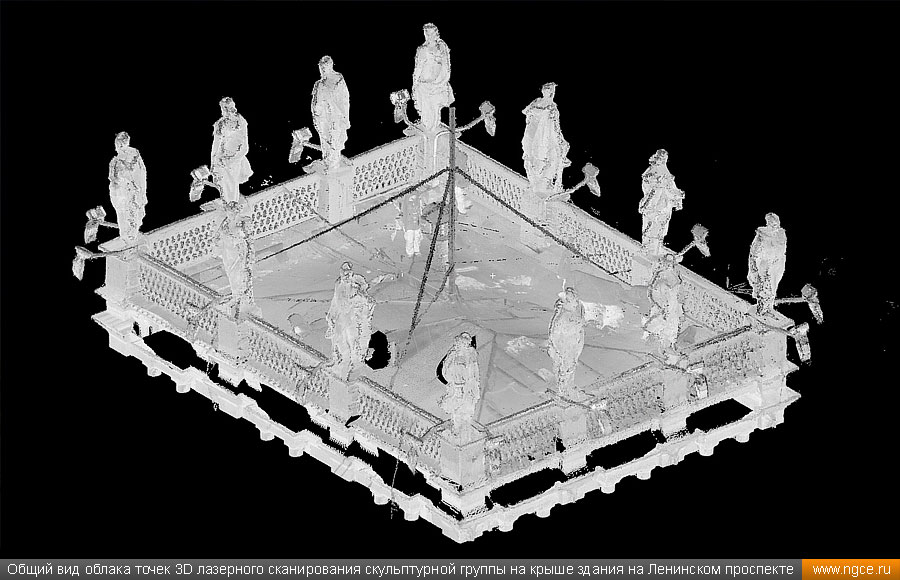

Общий вид и увеличенный фрагмент сшитого облака точек лазерного сканирования скульптурной группы на крыше

На следующей стадии работ были созданы ортоизображения каждой скульптуры в четырех проекциях и в таком виде уже переданы Заказчику. На камеральную часть в общей сложности было затрачено 10 дней. Специалисты Заказчика, самостоятельно проведя высококачественное фотографирование каждой скульптуры, использовали ортоизображения и облака точек для создания наиболее точных картограмм дефектов. Данный пример еще раз доказывает возможность и целесообразность применения технологии 3D лазерного сканирования при проектировании реставрации скульптур, а также и памятников малых форм. При должной квалификации проектировщики могут работать не только с готовыми чертежами и планами, но и с «полуфабрикатами» лазерного сканирования (облаками точек, ортоизображениями), что значительно сокращает и время, и средства.

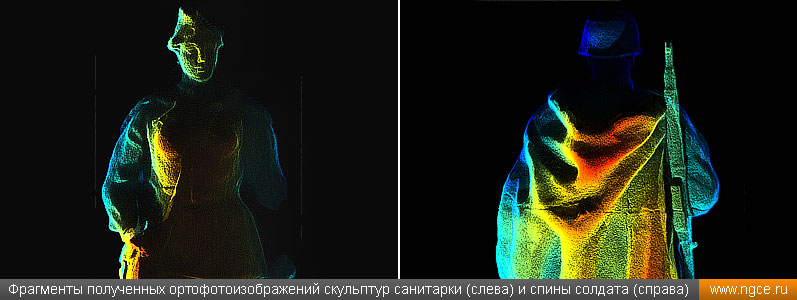

Фрагменты полученных по данным 3D сканирования ортофотоизображений скульптур санитарки и спины солдата

Инженерное предприятие «НГКИ» имеет богатый опыт производства архитектурных обмеров на объектах культурного и исторического наследия. Проведение точных обмерных работ является обязательным условием при реставрации памятников архитектуры и объектов культурного наследия. Специалисты нашего предприятия выполняют следующие виды обмерных работ: обмеры фасадов зданий, обмеры внутренних помещений абсолютно любой формы и размера, обмеры различных элементов декора интерьеров и экстерьеров, в том числе скульптур и малых форм. По полученным результатам произведенных обмерных работ наши специалисты создают точные обмерные чертежи объектов или же выполняют трехмерное моделирование — в зависимости от поставленной Заказчиком задачи. Полную информацию обо всех видах выполняемых работ и особенностях данного сегмента рынка вы сможете получить в разделе «Услуги» сайта нашей компании: производство обмерных работ на объектах историко-культурного наследия и архитектуры.

Изображения:

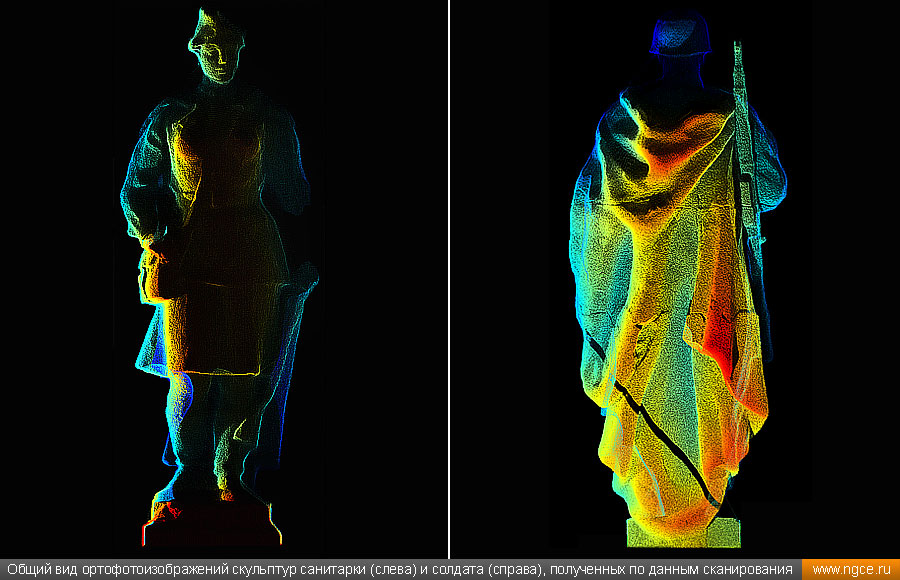

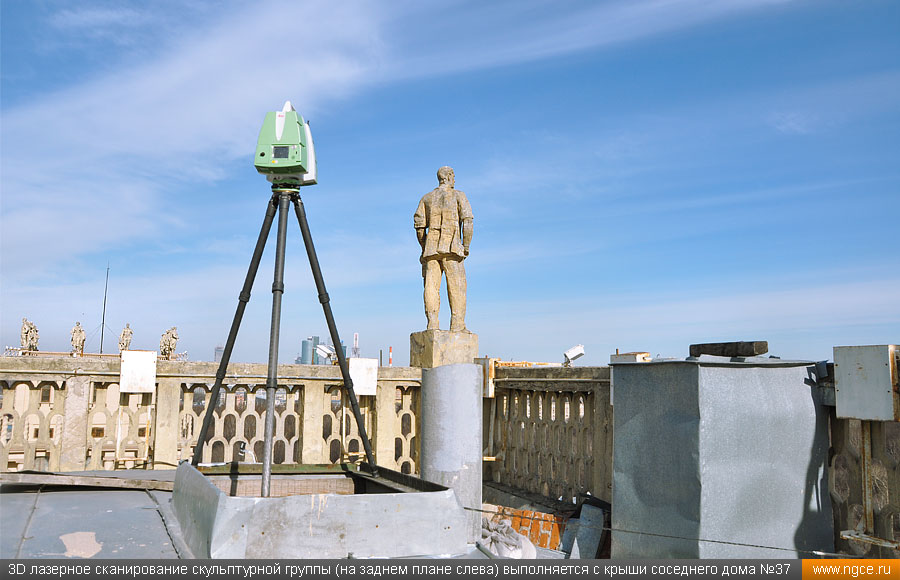

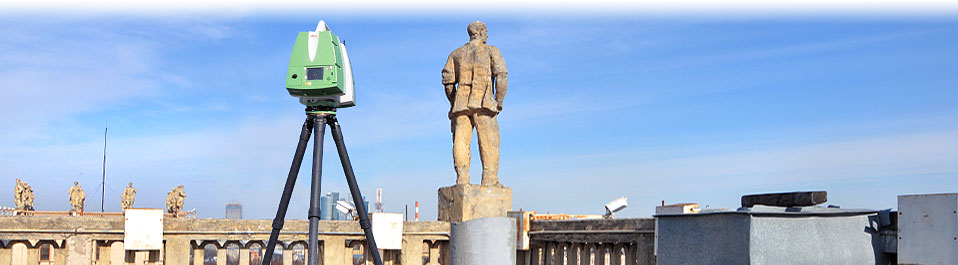

3D лазерное сканирование скульптурной группы (на заднем плане слева) выполняется с крыши соседнего дома №37 по Ленинскому проспекту Общий вид облака точек 3D лазерного сканирования скульптурной группы на крыше здания на Ленинском проспекте Общий вид ортофотоизображений скульптур санитарки (слева) и солдата (справа), полученных по данным выполненного лазерного сканирования
