3D архитектурные обмеры двух жилых многоквартирных зданий в Москве методом лазерного сканирования для целей реконструкции

3D архитектурные обмеры двух жилых многоквартирных зданий в Москве методом лазерного сканирования для целей реконструкции

Специалисты компании «НГКИ» выполнили сложный проект по архитектурным обмерам и созданию точных обмерных чертежей двух жилых многоквартирных домов в центре Москвы, находящихся на улицах Садово-Спасская и Матросская тишина. Важной особенностью этого проекта стало практическое применение разделения части обязанностей на камеральной стадии работ между нашими сотрудниками и представителями Заказчика.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: создание точной обмерной документации для целей реконструкции объекта.
Результаты: комплект обмерных чертежей зданий — чертежи фасадов, поэтажные планы, разрезы и сечения, чертежи элементов декора.
Продолжительность: полевой этап — 40 дней;
обработка — 30 дней.
Объем работ: количество жилых многоквартирных зданий — 2;
суммарное количество сканов — более 1300.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 3 сотрудника.

Специалисты инженерного предприятия «НГКИ» выполнили достаточно сложный и объемный проект по производству архитектурных обмеров методом трехмерного лазерного сканирования и построению точных обмерных чертежей двух жилых многоквартирных зданий в Москве, расположенных на улице Садово-Спасская, д.19, корп.2 и улице Матросская тишина, д.19. Данные работы были выполнены для целей разработки проекта реконструкции обоих зданий.

Оба объекта представляли из себя жилые здания постройки 30-х годов XX века, полузаброшенные и полуотселенные, что создавало дополнительные сложности при входе в еще неотселенные помещения и выполнении их 3D лазерного сканирования. Дело доходило и до того, что каждое утро нам болгаркой вскрывали двери подъездов, а каждый вечер после нашего ухода их снова заваривали. В неотселенные квартиры приходилось входить с участковым — иначе никак.

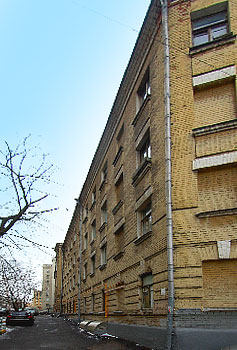

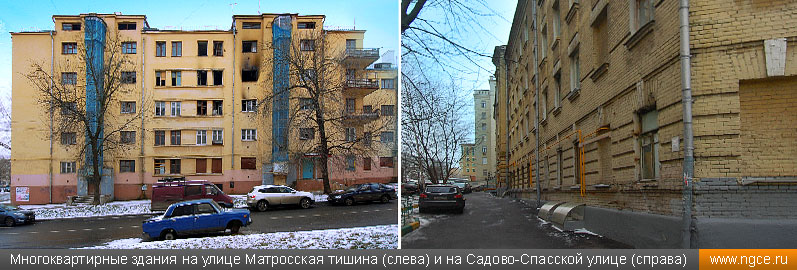

Здания на улице Матросская тишина (слева) и на Садово-Спасской улице (справа) перед 3D сканированием

Здание на Садово-Спасской улице имеет четыре этажа и состоит из пяти подъездов с подвальным и подкровельным помещениями; здание на Матросской Тишине шестиэтажное и состоит из шести подъездов с подвалом и чердачным пространством. Из-за того, что нашим специалистам приходилось сканировать в буквальном смысле каждую комнату, каждый туалет, каждый лестничный пролет и каждую кладовку, объем съемки составил более 1300 сканов.

Важной отличительной особенностью данного проекта явилось практическое применение разделения обязанностей между нами — геодезистами-изыскателями и нашими Заказчиками — архитекторами-реставраторами. Из-за довольно ограниченного бюджета, мы договорились с Заказчиком, что предоставим его сотрудникам сшитые нами облака точек и ортофото фасадов зданий, горизонтальных поэтажных сечений всех этажей, включая подвальные и подкровельные помещения. На основании предоставленных нами ортофото архитекторы своими силами выполнили чертежи фасадов и поэтажных планов. Наши специалисты, в свою очередь, составили чертежи вертикальных разрезов зданий. Всего мы выполнили по 9 вертикальных разрезов для каждого здания и подготовли в общей сложности 28 ортофото по фасадам обоих зданий и 14 ортофото горизонтальных сечений для изготовления поэтажных планов.

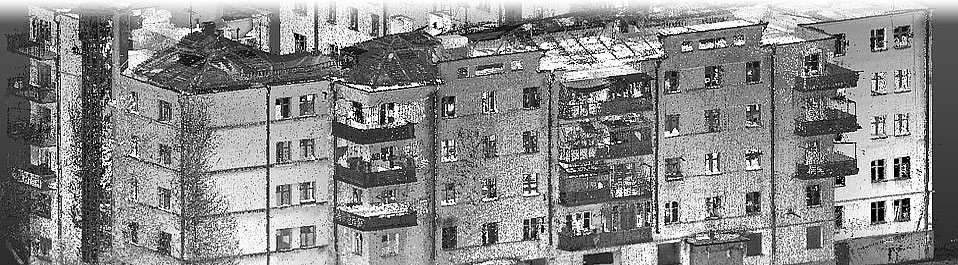

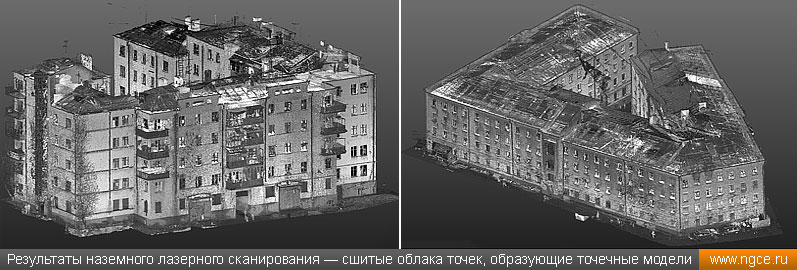

Результаты наземного лазерного сканирования — cшитые облака точек, образующие точечные модели

Более подробно ознакомиться с разрезами, построенными нашими специалистами по результатам выполненного 3D лазерного сканирования зданий на улицах Матросская тишина и Садово-Спасская в Москве, вы можете, скачав данные файлы в формате PDF:
разрез жилого многоквартирного здания по адресу улица Матросская тишина, д.19;
разрез жилого многоквартирного здания по адресу улица Садово-Спасская, д.19, корп.2.

Инженерная компания «НГКИ» на протяжении многих лет занимается выполнением архитектурных обмеров объектов историко-культурного наследия, архитектуры, а также современного строительства с использованием инновационной технологии лазерного сканирования. Сотрудники компании «НГКИ» выполняют точные обмеры фасадов и внутренних помещений, а также декоративных элементов экстерьеров и интерьеров. По полученным результатам произведенных обмерных работ наши сотрудники создают точные обмерные чертежи объектов или выполняют 3D моделирование — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете ознакомиться на странице раздела «Услуги» веб-сайта нашей компании, где описывается выполнение обмерных работ на объектах историко-культурного наследия и архитектуры.

Изображения:

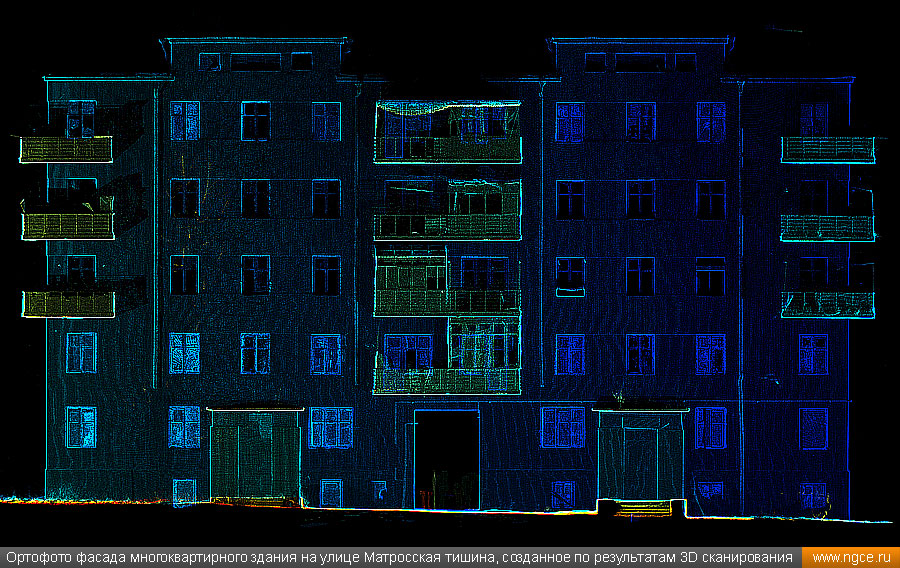

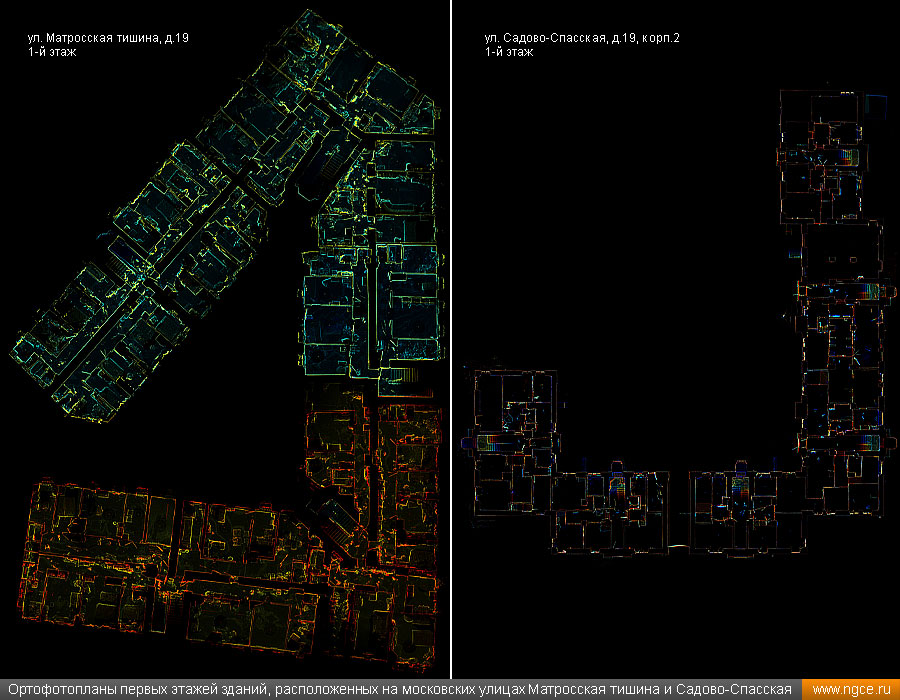

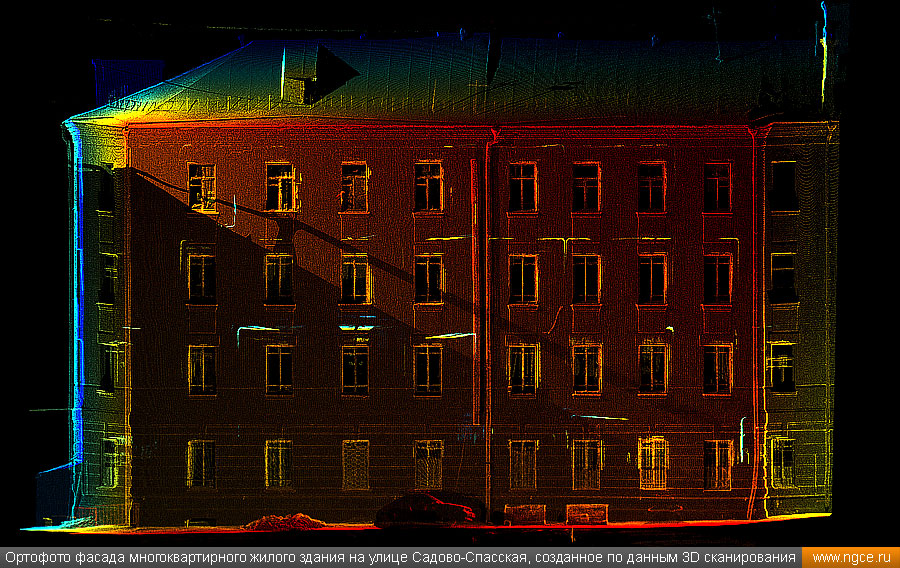

Ортофотопланы первых этажей жилых многоквартирных зданий, расположенных на улицах Матросская тишина и Садово-Спасская в Москве Ортофото фасада многоквартирного здания на улице Матросская тишина, созданное по результатам выполненного 3D сканирования Ортофото фасада многоквартирного жилого здания на улице Садово-Спасская, созданное по результатам выполненного 3D лазерного сканирования
