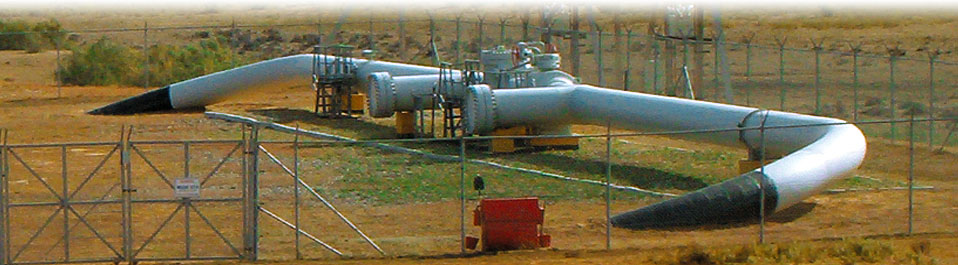

Топографо-геодезические изыскания нефтепровода Каспийского Трубопроводного Консорциума

Инженерные изыскания нефтепровода Каспийского Трубопроводного Консорциума

В 2004–2005 годах нашей компанией был выполнен широкомасштабный проект по съемке двух участков трубопровода ЗАО «КТК-Р» с изысканиями подземных коммуникаций.
Цель проекта: топографическая съемка масштаба 1:500 и 1:5000,
создание базы данных объектов трубопровода.
Форма: комплект чертежей, база данных.
Продолжительность: полевой этап — 5 месяцев;
обработка — 5 месяцев.
Объем работ: суммарная площадь двух участков — 313,3 кв. км;
ширина полосы отвода — 100 м.
Ресурсы: полевой этап — 8 сотрудников;
обработка — 7 сотрудников.
Оборудование: электронный тахеометр Trimble 5600;
электронный тахеометр Nikon NPL-352;
GPS-приемники Trimble 5700;
трубокабелеискатели Radiodetection RD4000.

Целью данного проекта было уточнение фактического местоположения трубопровода КТК и технологически связанных с ним объектов. Работы выполнялись на двух участках трубопровода «Тенгиз — Новороссийск»: вблизи Новороссийска от Резервуарного парка до Береговых сооружений (протяженность 9300 м) и на отрезке «452 км — 756 км», который проходит по территории Астраханской области и Калмыкии.

На всех линейных участках трубопровода максимально применялся спутниковый метод кинематических определений координат в реальном времени. Основными преимуществами такого метода являются минимизация ошибок за счет практически полного исключения «человеческого фактора», а также высокая точность и скорость работ. В районе Новороссийска применялась технология RTK-GSM для передачи дифференциальных поправок в реальном времени через сеть GSM. Съемка площадных объектов выполнялась тахеометрическим способом.

Для определения планово-высотного положения подземного нефтепровода пикеты на прямолинейных участках были измерены с дискретностью 20 м, а при изменениях заглубления и направления трассы, а также в местах пересечения коммуникаций частота съемки увеличивалась. Работы проводились с помощью трубокабелеискателей Radiodetection RD4000 путем непосредственного подключения генератора к отыскиваемой коммуникации. В исключительных случаях был использован индукционный метод. На конечном участке нефтепровода, где коммуникации располагались очень плотно, для выполнения съемки они были подразделены на два коридора, в каждом из которых выбиралась опорная коммуникация.

Результатами работ явились каталоги координат, подробнейшая электронная база данных объектов съемки, сводные чертежи трассы участков трубопровода, площадных объектов и подъездных дорог масштаба 1:500 и 1:5000, сжатые профили трассы трубопровода. Полученная информация может послужить основой для создания корпоративной ГИС и позволит Заказчику оперативно управлять изменениями на объекте.

Изображения:

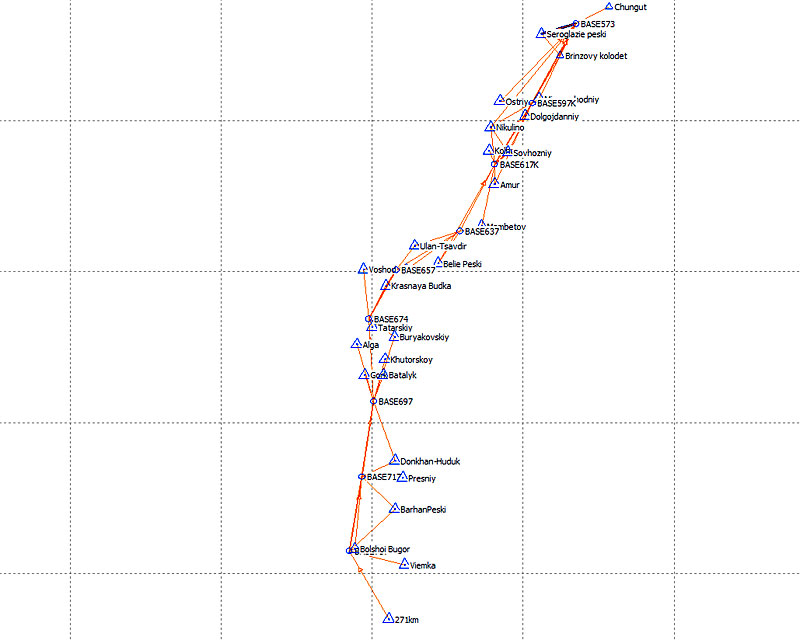

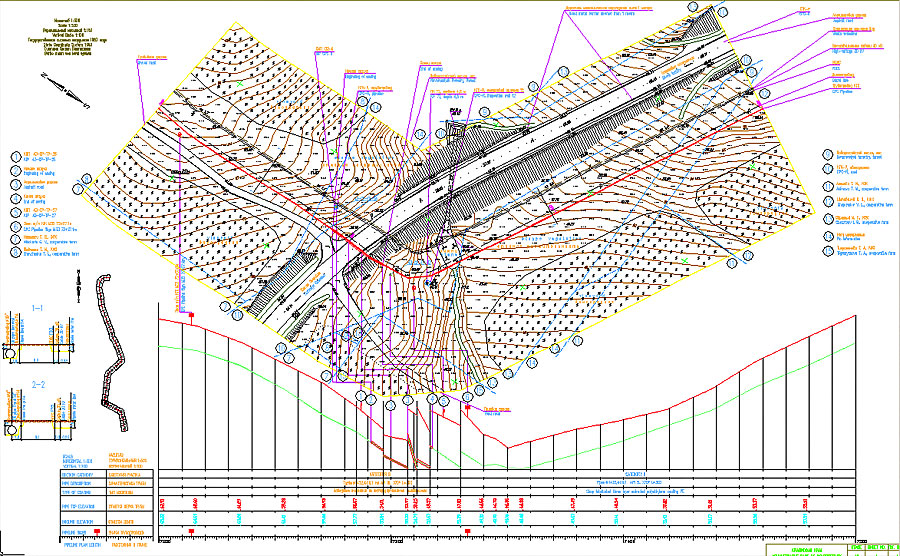

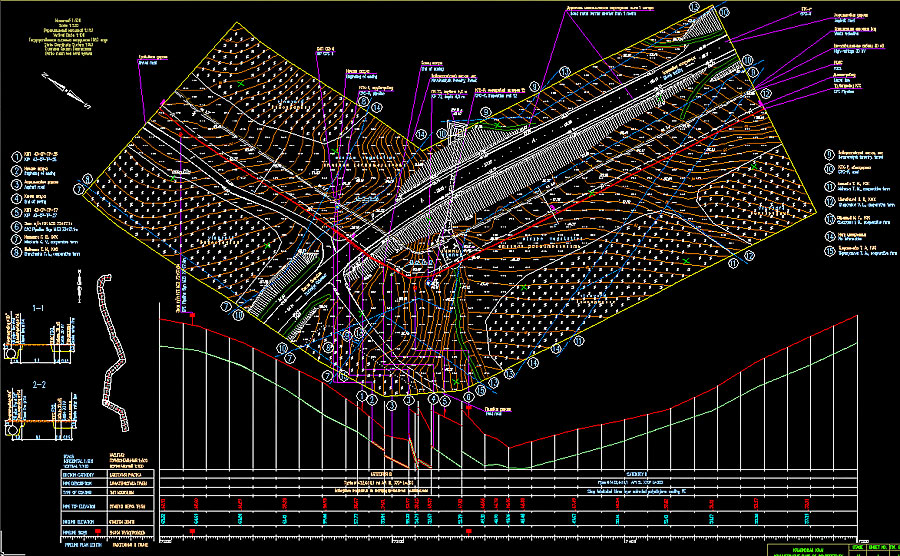

Съемочное обоснование для выполнения топографо-геодезических работ Топографический план участка трубопровода в масштабе 1:500 (черная подложка) Топографический план участка трубопровода в масштабе 1:500
