Архитектурные обмеры исторического здания на Раушской набережной методом лазерного сканирования с детальным отображением утрат

Архитектурные обмеры здания на Раушской набережной в Москве методом трехмерного лазерного сканирования с детальным отображением утрат

Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры здания XIX века на Раушской набережной в Москве, использовав современную технологию наземного лазерного сканирования с целью составления комплекта точных обмерных чертежей с детальным отображением утрат и деформаций несущих конструкций. Работы были произведены для целей подготовки проекта реставрации данного объекта.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: архитектурные обмеры и создание комплекта точных обмерных чертежей с детальным отражением утрат и деформаций несущих конструкций здания.
Результаты: комплект обмерных чертежей здания — чертежи фасадов, поэтажные планы, разрезы с точным отображением несущих конструкций здания.
Продолжительность: полевой этап — 2 дня;
обработка — 20 дней.
Объем работ: двухэтажное жилое здание общей площадью 750 кв.м; открытие несущих конструкций.

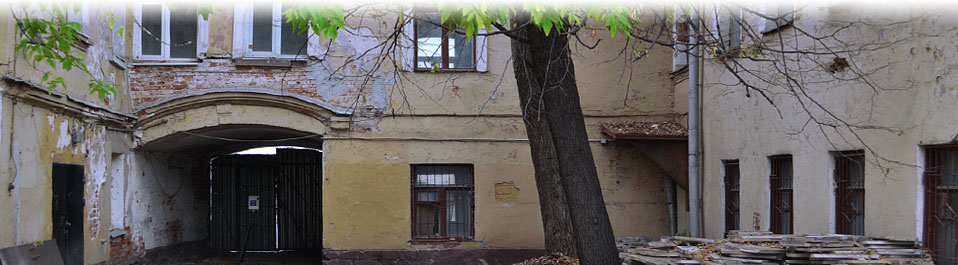

Инженерная компания «НГКИ» произвела обмерные работы исторического здания XIX века, расположенного в центре Москвы по адресу Раушская набережная, д.28, по современной технологии 3D лазерного сканирования. Новый для нас клиент изначально потребовал произвести съемку с учетом открытия всех несущих конструкций объекта и детального отображения всех утрат и трещин на фасадах здания. Целью выполненных архитектурных обмеров стала подготовка документации для проекта реставрации здания.

Заказчиком было оперативно организовано вскрытие / открытие несущих конструкций по всему зданию, поэтому нам удалось одновременно выполнять лазерное сканирование облицовки стен / потолков здания и детально обмерять все элементы конструкции здания через вскрытые стены и потолки. Фактическое расположение несущих конструкций было отражено на поэтажных планах и сечениях, которые были построены специалистами нашей компании по результатам выполненных обмерных работ. На обмерных чертежах фасадов детально отражены все утраты штукатурки и лепнины, обозначены все трещины.

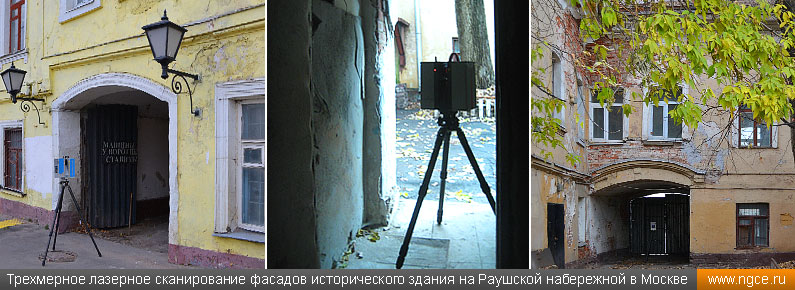

Лазерное сканирование и архитектурные обмеры исторического здания на Раушской набережной

Главный архитектор проекта со стороны нашего Заказчика принимал самое активное участие в обсуждении работы и процессе доработки обмерных чертежей («выпил всю кровь» и «выгрыз печень»). В итоге нами были подготовлены чертежи, полностью соответствующие специфическим задачам реставраторов в данном проекте.

Более подробно ознакомиться с отчетными материалами, полученными в результате обработки цифровых данных 3D лазерного сканирования здания на Раушской набережной, вы можете, скачав следующие файлы в формате PDF:

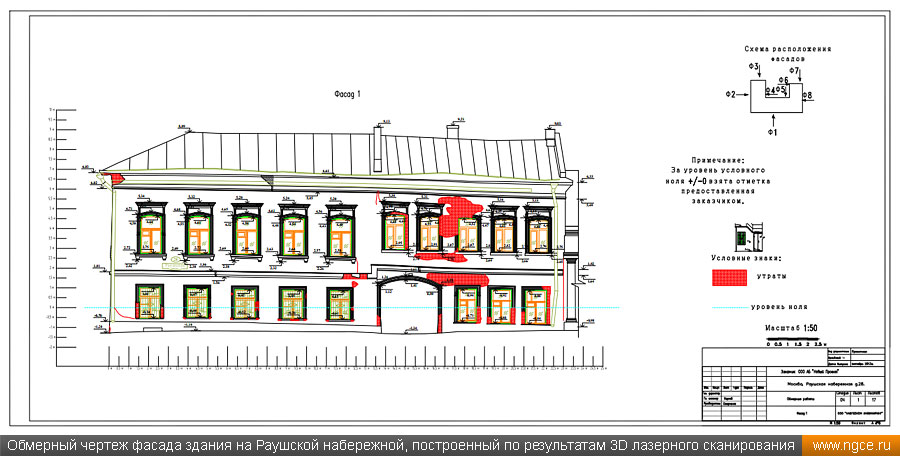

обмерный чертеж фасада здания;
разрез здания;
подробный план второго этажа здания.

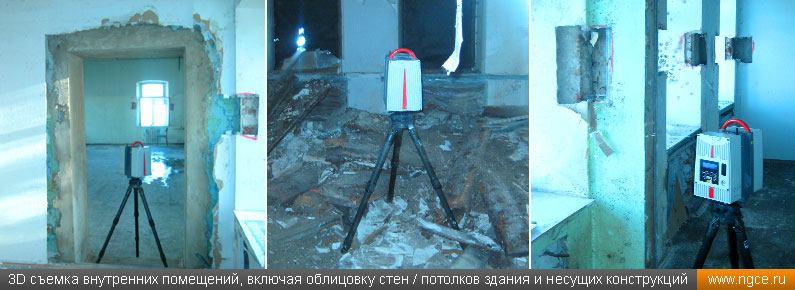

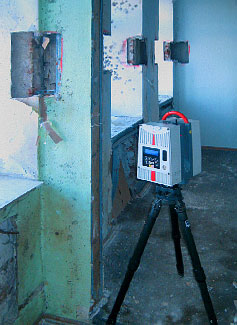

Cъемка внутренних помещений, включая облицовку стен / потолков здания и несущих конструкций

Компания «НГКИ» обладает богатейшим опытом архитектурных обмеров объектов культурного наследия, в том числе с открытием скрытых несущих конструкций объектов. Производство обмерных работ является обязательной стадией при реставрации памятников архитектуры и различных объектов исторического и культурного наследия. Специалисты компании производят следующие виды обмерных работ: обмеры фасадов, обмеры внутренних помещений, обмеры декоративных элементов интерьеров и экстерьеров. Более подробную информацию о всех видах выполняемых работ и особенностях данного сегмента рынка вы сможете узнать в разделе «Услуги» веб-сайта нашей компании: обмерные работы на объектах историко-культурного наследия и архитектуры.

Изображения:

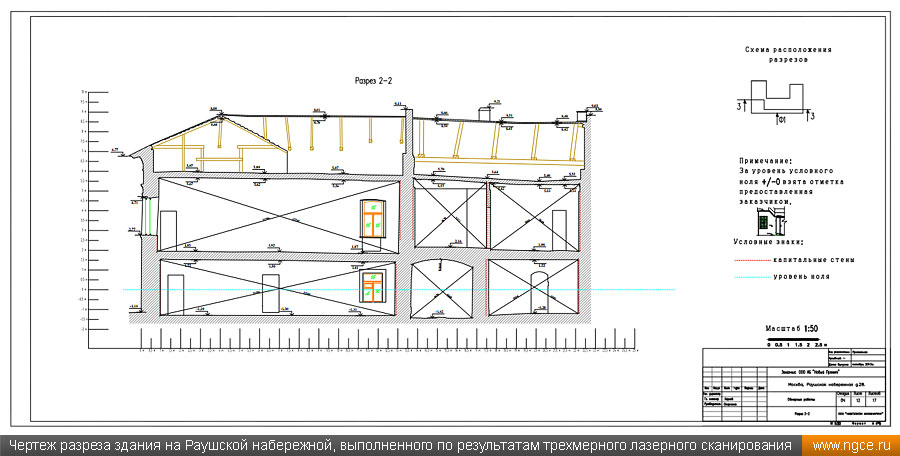

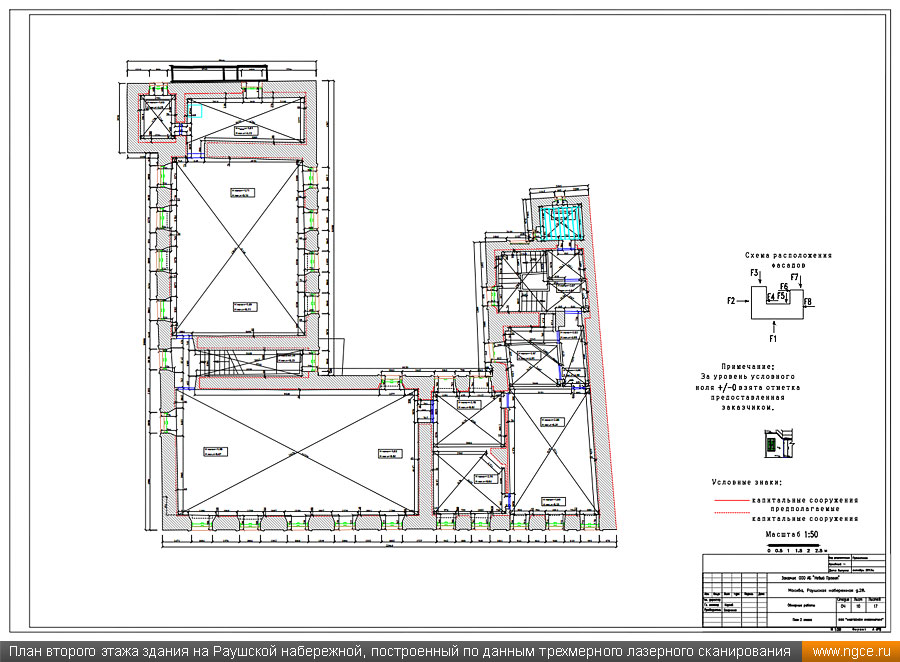

Чертеж разреза здания на Раушской набережной, выполненного по результатам трехмерного лазерного сканирования объекта План второго этажа здания на Раушской набережной, построенный по данным трехмерного лазерного сканирования объекта Чертеж разреза здания на Раушской набережной, выполненного по результатам трехмерного лазерного сканирования объекта
