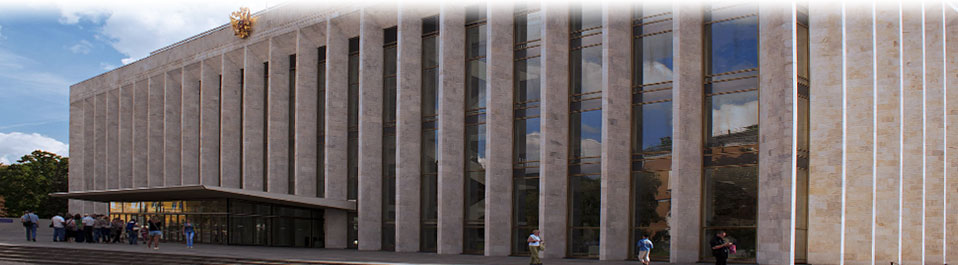

Обмерные работы внутренних помещений Государственного Кремлевского дворца методом лазерного сканирования

Выполнение обмерных работ внутренних помещений Кремлевского дворца

29.10.2005 г.

Инженерная компания «НГКИ» выполнила обмерные работы внутренних помещений Государственного Кремлевского дворца методом 3D лазерного сканирования, по результатам которых были построены поэтажные планы и сечения. Созданная нашими специалистами исполнительная документация интерьеров была использована впоследствии для разработки масштабного проекта по реконструкции этого грандиозного памятника советской архитектуры. Заказчиком архитектурных обмеров выступил ГУП «Моспроект-2» им. М.В. Посохина

Зрительный зал Кремлевского дворца имеет сложную, неправильную форму, которая характеризуется отсутствием плоских поверхностей и прямых линий, а также большим количеством неповторяющихся сложных элементов. Площадь каждого этажа здания составляет примерно 4000 квадратных метров. Качественно провести обмерные работы такого объема в короткие сроки без остановки концертной деятельности зала позволила технология трехмерного лазерного сканирования. Всего было сделано около 80 сканов и получен массив из 150 миллионов точек. На таких участках, где применение лазерного сканирования было невозможным или нецелесообразным, съемка проводилась электронным безотражательным тахеометром. Суммарная продолжительность всех полевых работ по выполнению архитектурных обмеров составила 20 рабочих дней.

Камеральная обработка полученных данных заняла в общей сложности 2 месяца. В результате были получены пять поэтажных планов и три сечения — полный набор чертежей Государственного Кремлевского дворца. Кроме того, была построена трехмерная цифровая модель всего зрительного зала дворца в формате DXF.

3D модель Концертного зала Государственного Кремлевского дворца, созданная по данным лазерного сканирования

С полным описанием проекта по обмерным работам внутренних помещений Государственного Кремлевского дворца методом лазерного сканирования, который был выполнен специалистами инженерной компании «НГКИ», вы сможете ознакомиться в разделе «Проекты» нашего сайта.
