Лазерное сканирование технологического оборудования в цехе завода

Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию технологического оборудования в действующем цехе завода в городе Дзержинск Нижегородской области для целей подготовки проекта модернизации.

Обмерные работы в цехе завода для целей подготовки проекта модернизации

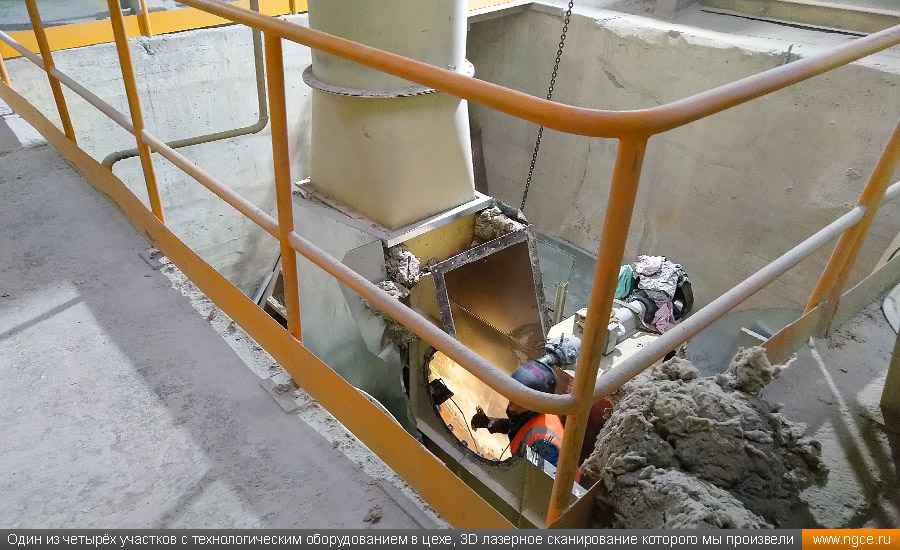

Обмерные работы были произведены нами на четырёх различных участках цеха этого крупного обрабатывающего предприятия, а Заказчиком этого проекта выступила инжиниринговая компания, которая является нашим давним партнёром.

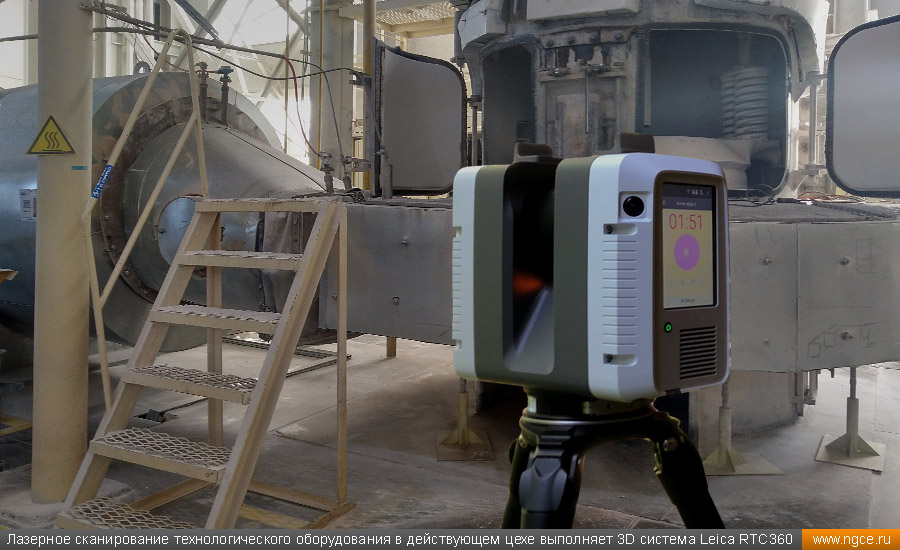

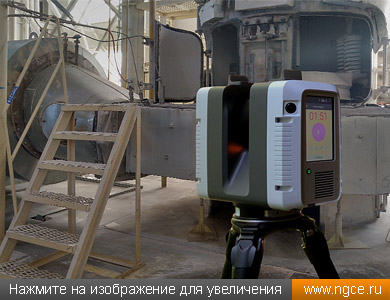

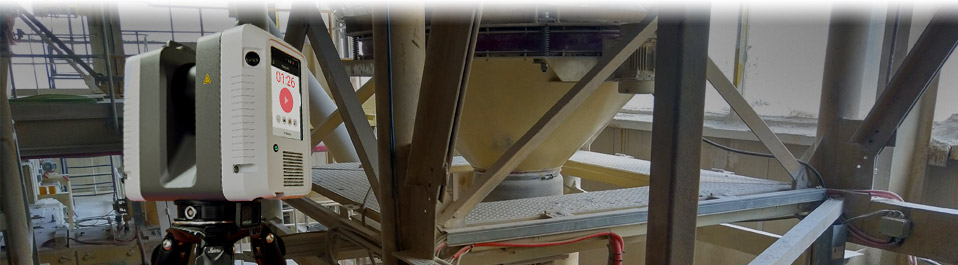

В работе использовался точный, компактный и лёгкий лазерный сканер Leica RTC360. Всего нами было отсканировано четыре участка с оборудованием: площадка с вентилятором, газогенератор, мешалка, площадка дозатора. Полевые измерения заняли полный рабочий день, а затем ещё около двух дней потребовалось нашим специалистам на сшивку сканов и их очистку от посторонних шумов и лишних объектов. Облака точек лазерного сканирования требовалось получить с высокой детальностью и плотностью.

В результате всей выполненной работы Заказчику были переданы точные и плотные обмерные точечные 3D модели каждого из четырёх участков цеха в стандартном формате RCP.

Обмерные 3D модели технологического оборудования цеха

Ниже вы можете посмотреть на обмерные точечные 3D модели технологического оборудования, полученные нашими специалистами в результате обработки данных лазерного сканирования.

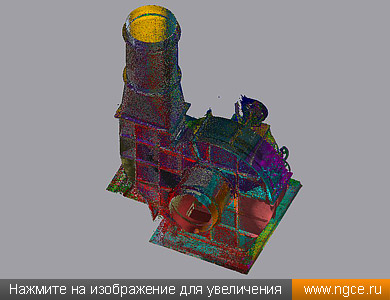

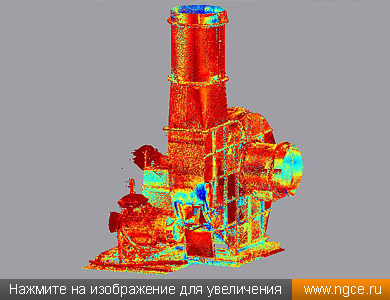

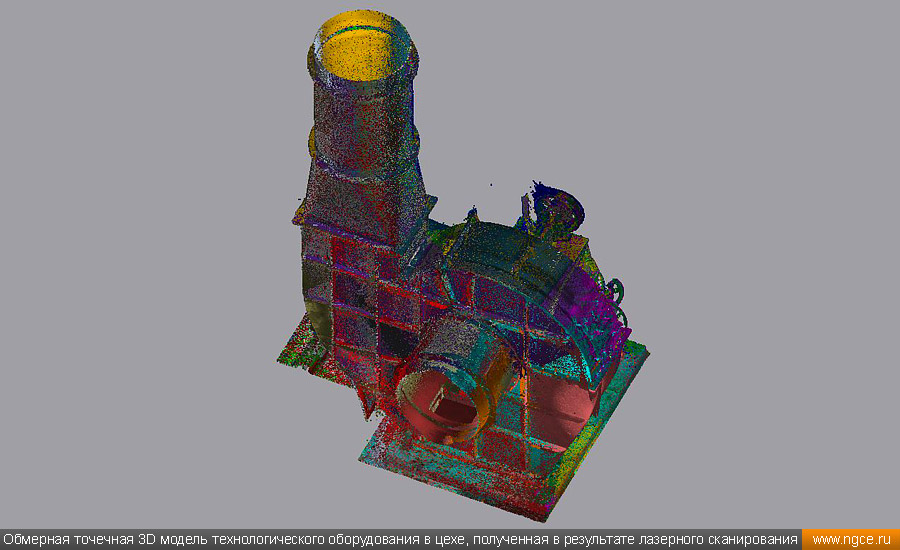

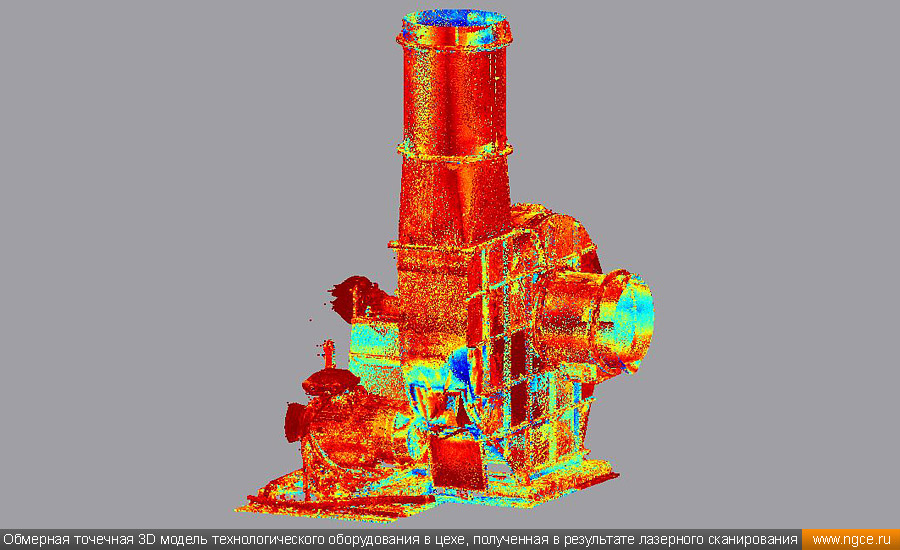

Точечная 3D модель вентилятора в цехе предприятия:

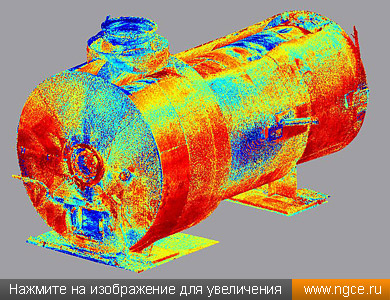

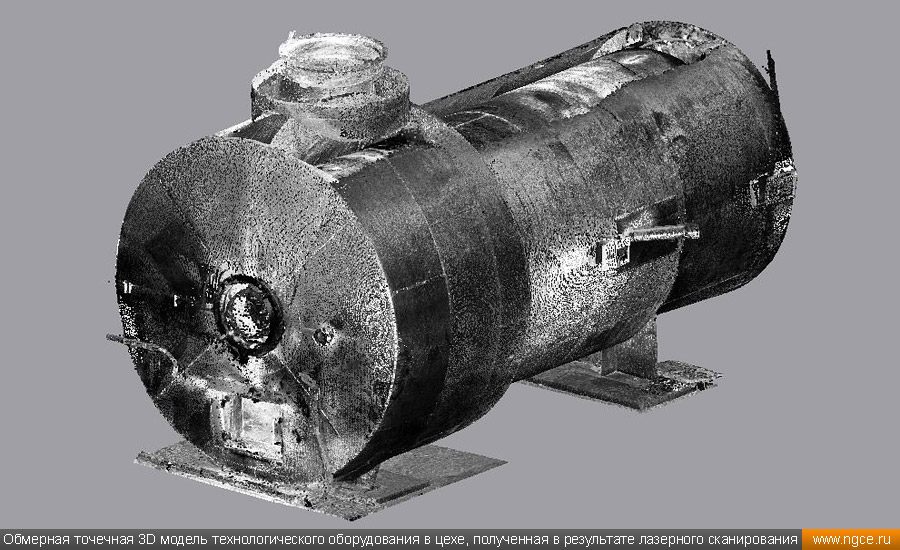

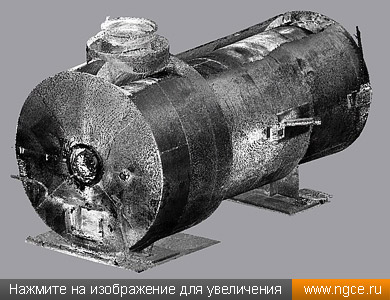

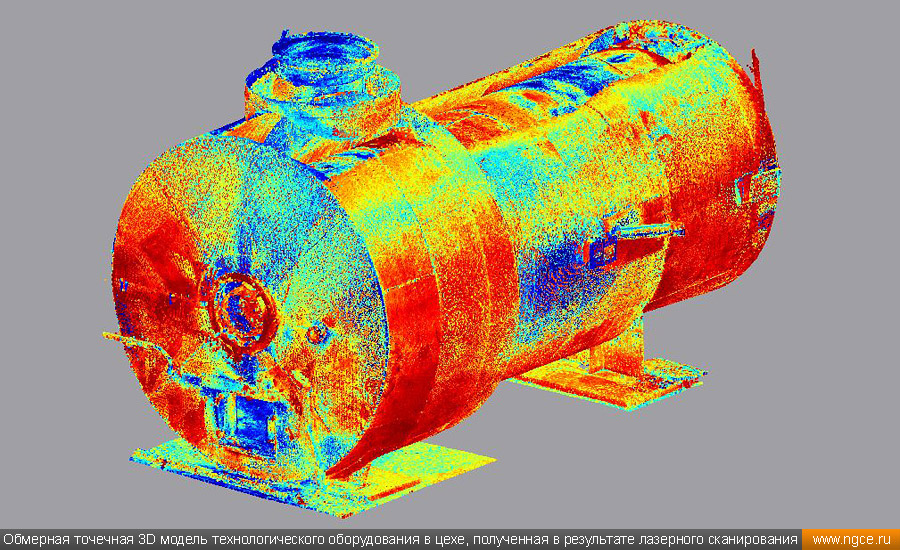

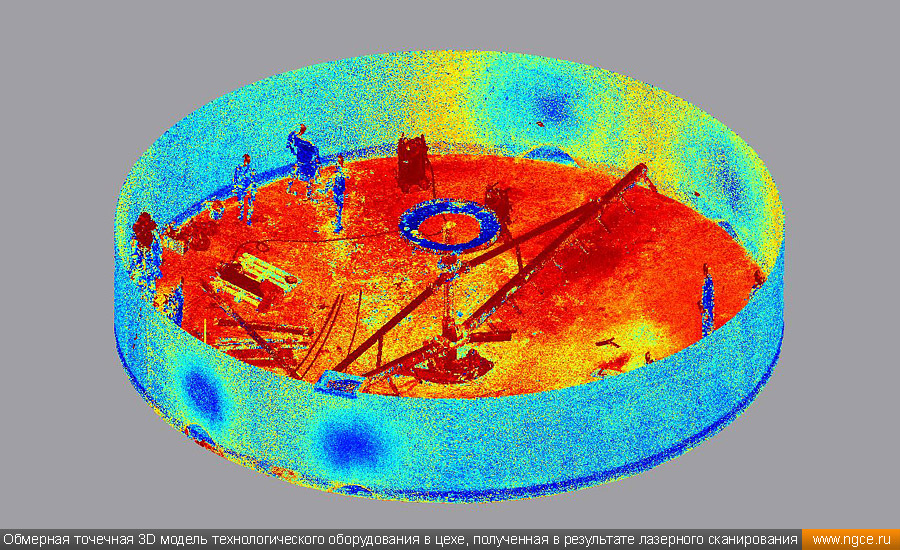

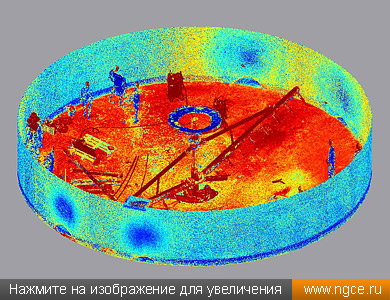

Точечная 3D модель газогенератора в цехе предприятия:

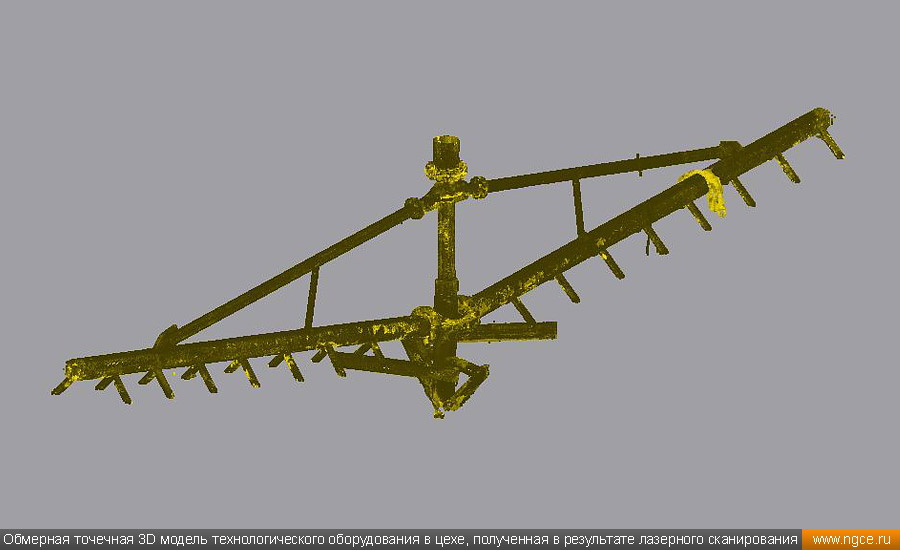

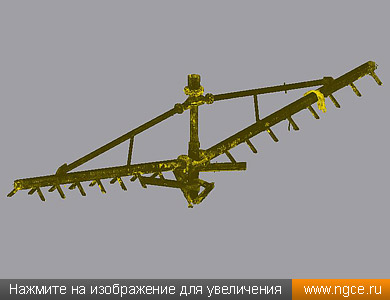

Точечная 3D модель мешалки в цехе предприятия:

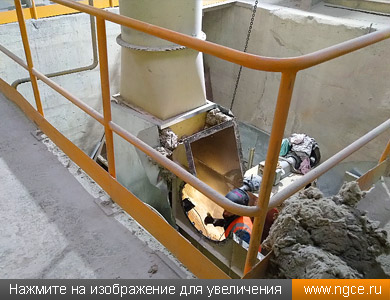

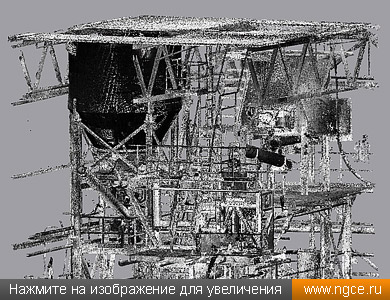

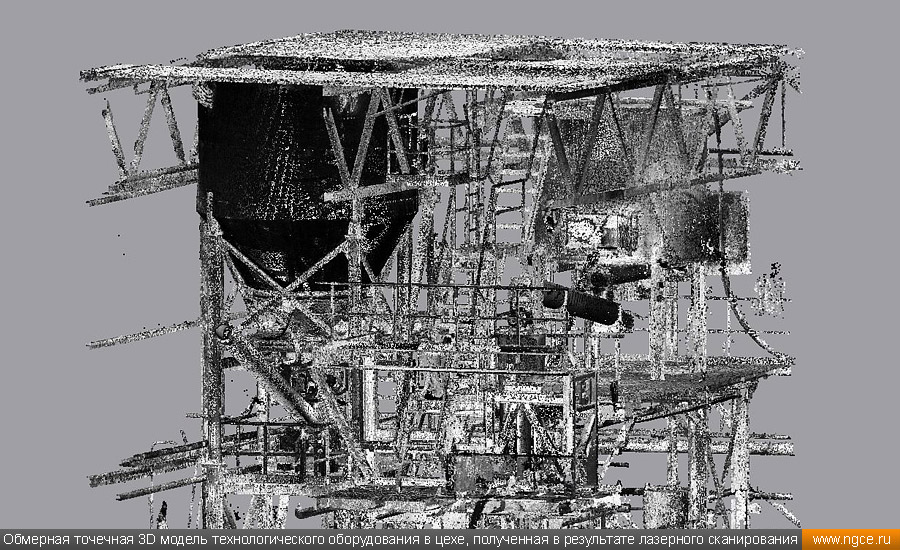

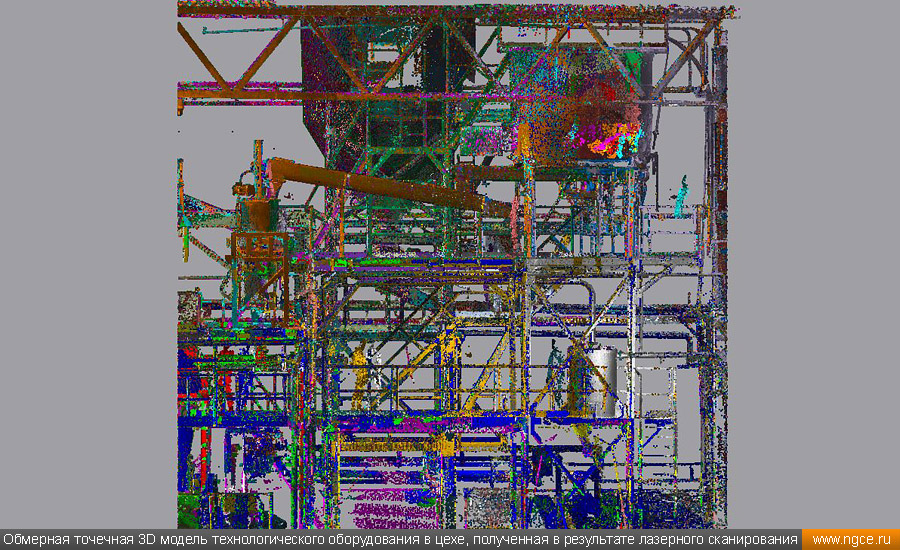

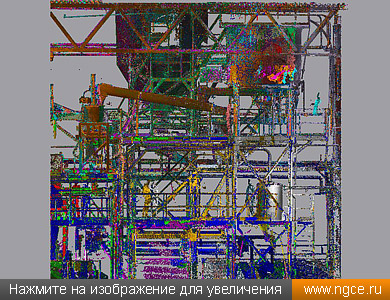

Точечная 3D модель площадки дозатора в цехе предприятия:

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
