Обмеры лестницы сложной формы методом лазерного сканирования для подготовки проекта её отделки

Обмеры лестницы сложной формы для целей подготовки проекта её отделки

05.06.2020 г.

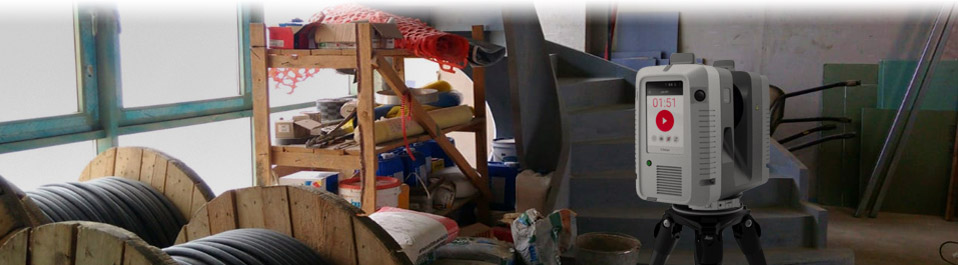

Специалисты инженерного предприятия «НГКИ» выполнили обмеры и построение точной 3D модели лестницы очень сложной формы в здании в центре Москвы для целей подготовки проекта её отделки дорогостоящими материалами по фактическим размерам несущей конструкции. Обмерные работы были произведены по технологии трёхмерного лазерного сканирования.

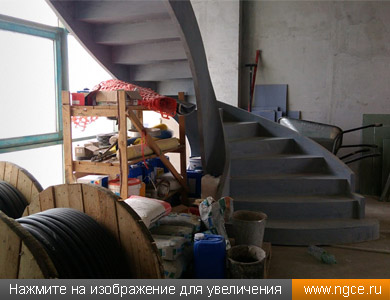

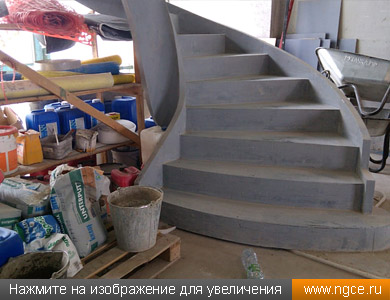

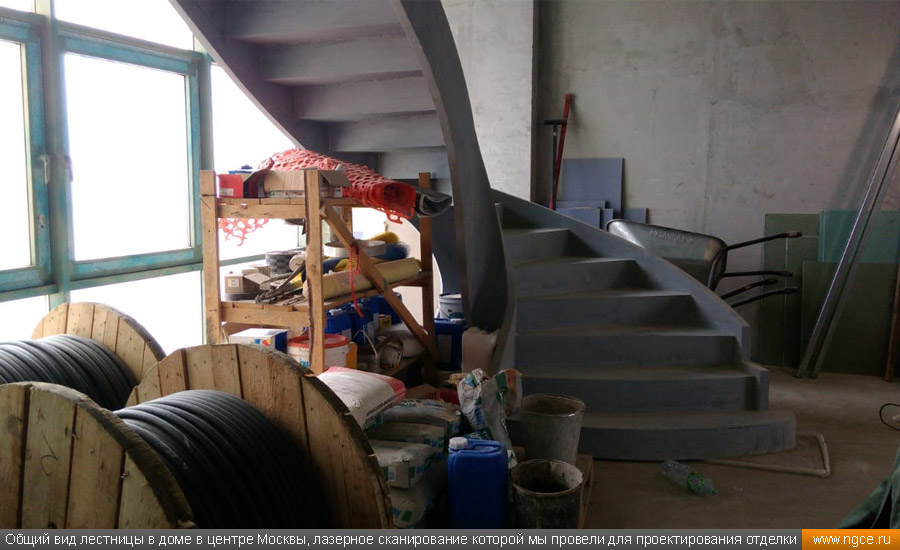

Общий вид лестницы в доме в центре Москвы, лазерное сканирование которой мы провели для проектирования отделки Основание лестницы, 3D обмеры которой мы произвели для целей проектирования её отделки дорогими материалами

Построение точных обмерных 3D моделей лестниц сложной формы — это очень интересная задача, которая, в свою очередь, делится на две отдельные задачи:
— построение 3D моделей отдельных ступеней для проектирования покрытия ступеней отделочными материалами;
— построение общей 3D модели лестницы и боковой поверхности тетивы лестницы для проектирования ограждения.

В первом случае проектировщика интересует геометрия каждой отдельной ступени и абсолютно не интересует общая фигура лестницы, поэтому при проведении лазерного сканирования необходимы сканы отдельных участков лестницы (без теней на поверхности ступеней). Сшивка сканов здесь вообще не нужна.

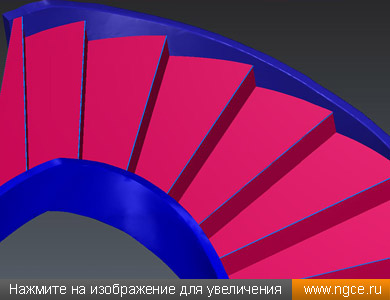

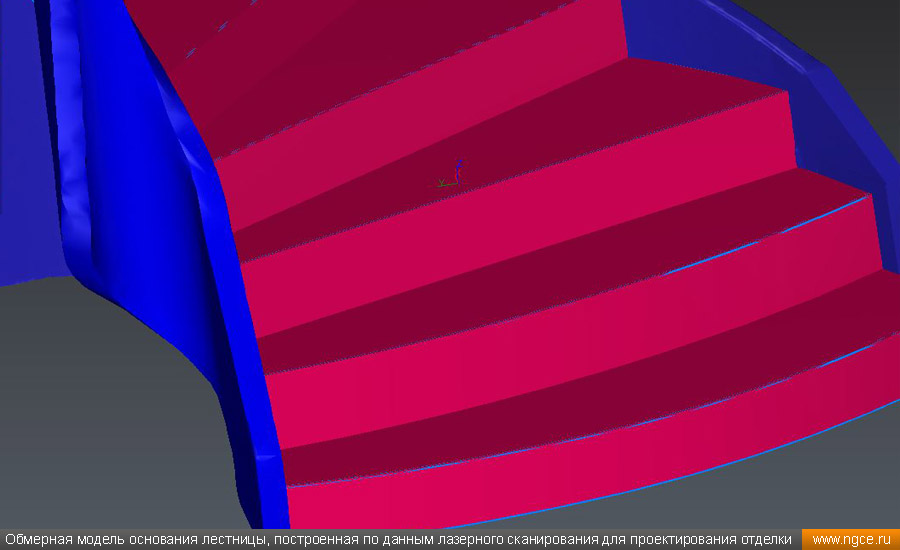

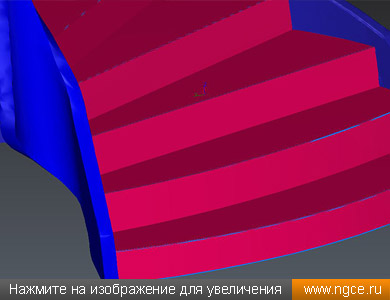

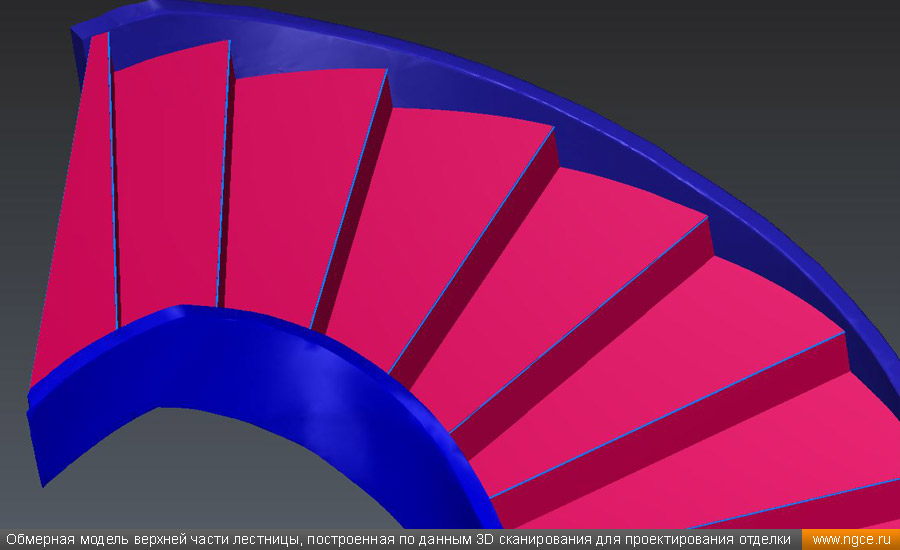

Обмерная модель основания лестницы, построенная по данным лазерного сканирования для проектирования отделки Обмерная модель верхней части лестницы, построенная по данным 3D сканирования для проектирования отделки

Лазерное сканирование и 3D моделирование лестницы для проектирования отделки

Наш постоянный клиент, занимающийся проектированием, созданием и отделкой эксклюзивной мебели и лестниц, заказал нам 3D обмеры лестницы очень сложной формы для целей проектирования её отделки дорогостоящими материалами по фактическим размерам несущей конструкции лестницы. От нас требовалось предоставить точную обмерную 3D модель лестницы.

3D лазерное сканирование металлических конструкций основы лестницы не заняло много времени, тогда как вот с моделированием очень сложной тетивы лестницы пришлось серьёзно повозиться. Mesh модель так и не пошла, пришлось делать solid, но и твердотельная модель (solid) внутренней и внешней тетивы заняла достаточно большое количество времени.

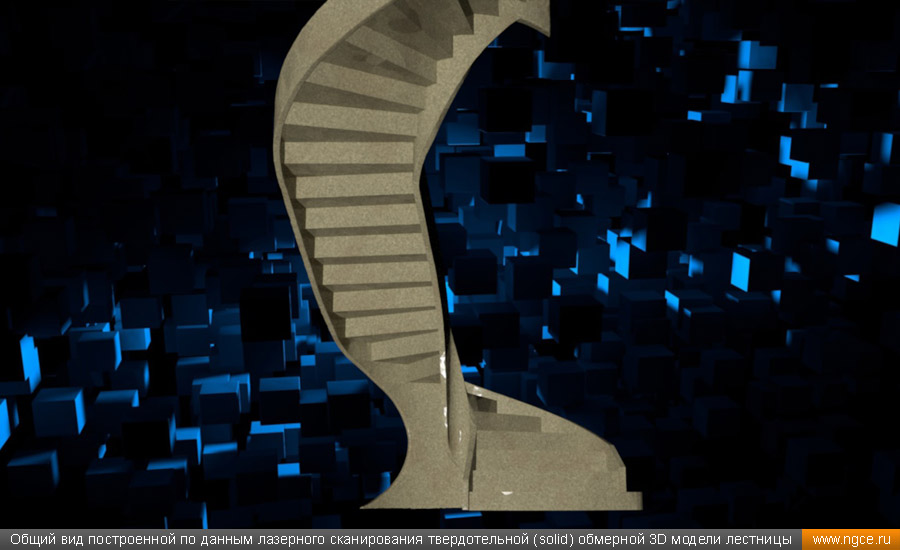

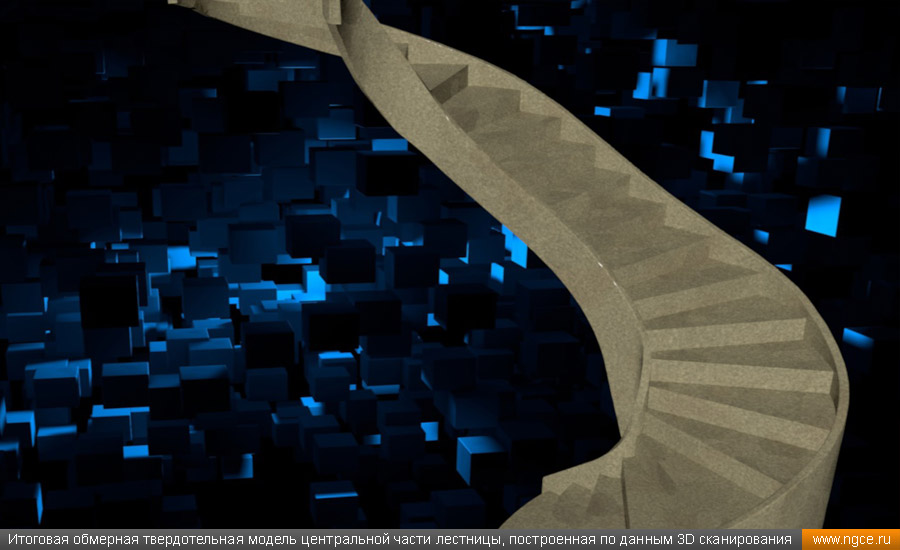

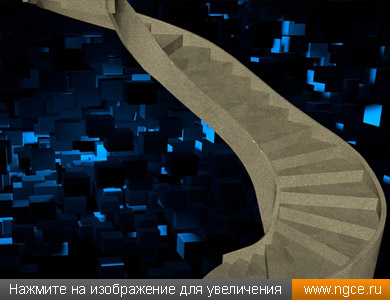

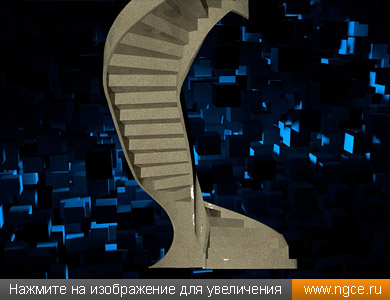

Итоговая обмерная твердотельная модель центральной части лестницы, построенная по данным 3D сканирования Общий вид построенной по данным лазерного сканирования твердотельной (solid) обмерной 3D модели лестницы

Ниже можно посмотреть короткий видеоролик с общим видом итоговой твердотельной 3D модели лестницы:

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций. В качестве отдельного направления деятельности нашей компании можно рассматривать проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, а также съёмку помещений для целей проектирования мебели, лестниц, перил, потолков или же любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который даёт возможность быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в данных сегментах рынка вы сможете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
