Лазерное сканирование и точное 3D моделирование лестницы сложной формы в Калуге

3D сканирование и точное моделирование лестницы сложной формы в Калуге

14.04.2020 г.

Инженерная компания «НГКИ» выполнила обмеры и построение точной 3D модели лестницы сложной формы в Калуге для целей проектирования её стеклянного ограждения. Обмерные работы были произведены по технологии лазерного сканирования.

Построение точных обмерных 3D моделей лестниц сложной формы — это очень интересная задача, которая, в свою очередь, делится на две отдельные задачи:
— построение 3D моделей отдельных ступеней для проектирования покрытия ступеней отделочными материалами;
— построение общей 3D модели лестницы и боковой поверхности тетивы лестницы для проектирования ограждения.

В первом случае проектировщика интересует геометрия каждой отдельной ступени и абсолютно не интересует общая фигура лестницы, поэтому при проведении лазерного сканирования необходимы сканы отдельных участков лестницы (без теней на поверхности ступеней). Сшивка сканов здесь вообще не нужна.

Во втором случае проектировщику необходима максимально точная 3D модель боковой поверхности тетивы лестницы, тем более в тех случаях, когда тетива лестницы не может быть разделена на прямолинейные участки. При проведении обмеров тетивы лестницы методом лазерного сканирования также необходимо обеспечить минимальное количество сшивки сканов, а лучше, по возможности, вообще отсканировать всю боковую поверхность тетивы в один скан.

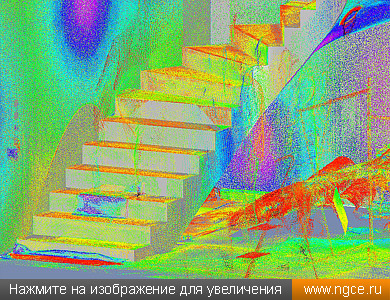

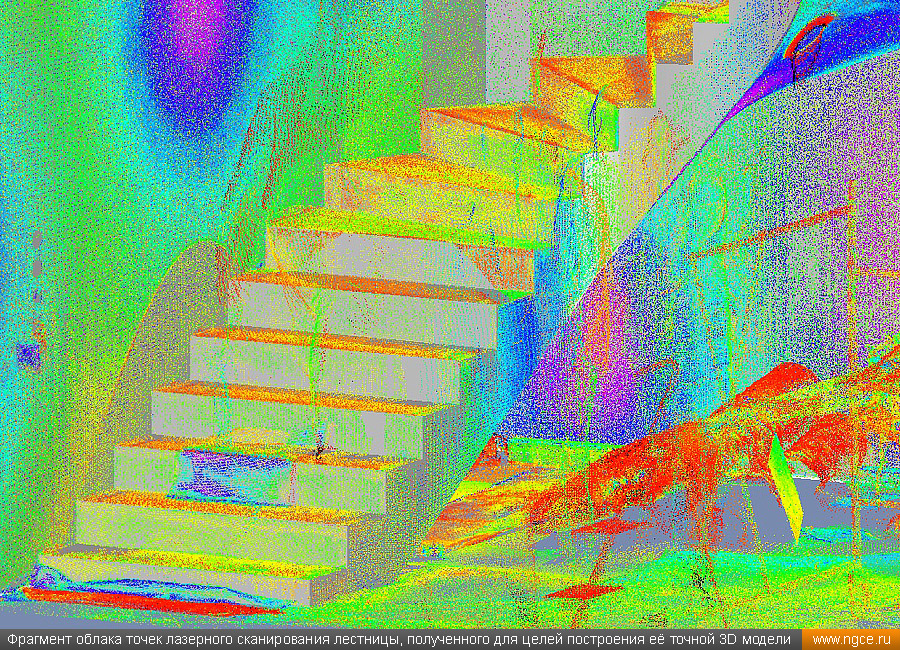

Дизайн-проект лестницы, 3D сканирование и моделирование которой мы выполнили для проектирования ограждения Фрагмент облака точек лазерного сканирования лестницы, полученного для целей построения её точной 3D модели

Обмеры и 3D моделирование лестницы для проектирования стеклянного ограждения

Очень хорошим примером лазерного сканирования и последующего построения точной обмерной 3D модели сложной лестницы явилась лестница с бетонной тетивой в Калуге.

В качестве Заказчика работ выступила компания, осуществляющая проектирование и монтаж ограждений лестниц. Её представители заказали нам точную обмерную 3D модель бетонной лестницы для целей проектирования стеклянного ограждения сложной формы.

Ниже можно посмотреть короткий ролик, дающий общее представление о состоянии лестницы на момент 3D лазерного сканирования:

В тот момент, когда мы проводили лазерное сканирование, эта лестница представляла собой бетонную конструкцию без какой-либо отделки. Наши специалисты отсканировали лестницу в четыре скана и затем, уже на камеральном этапе работ, выполнили её моделирование в среде AutoCAD. Получившаяся в результате точная обмерная 3D модель лестницы была передана Заказчику в формате DWG и полностью его устроила.

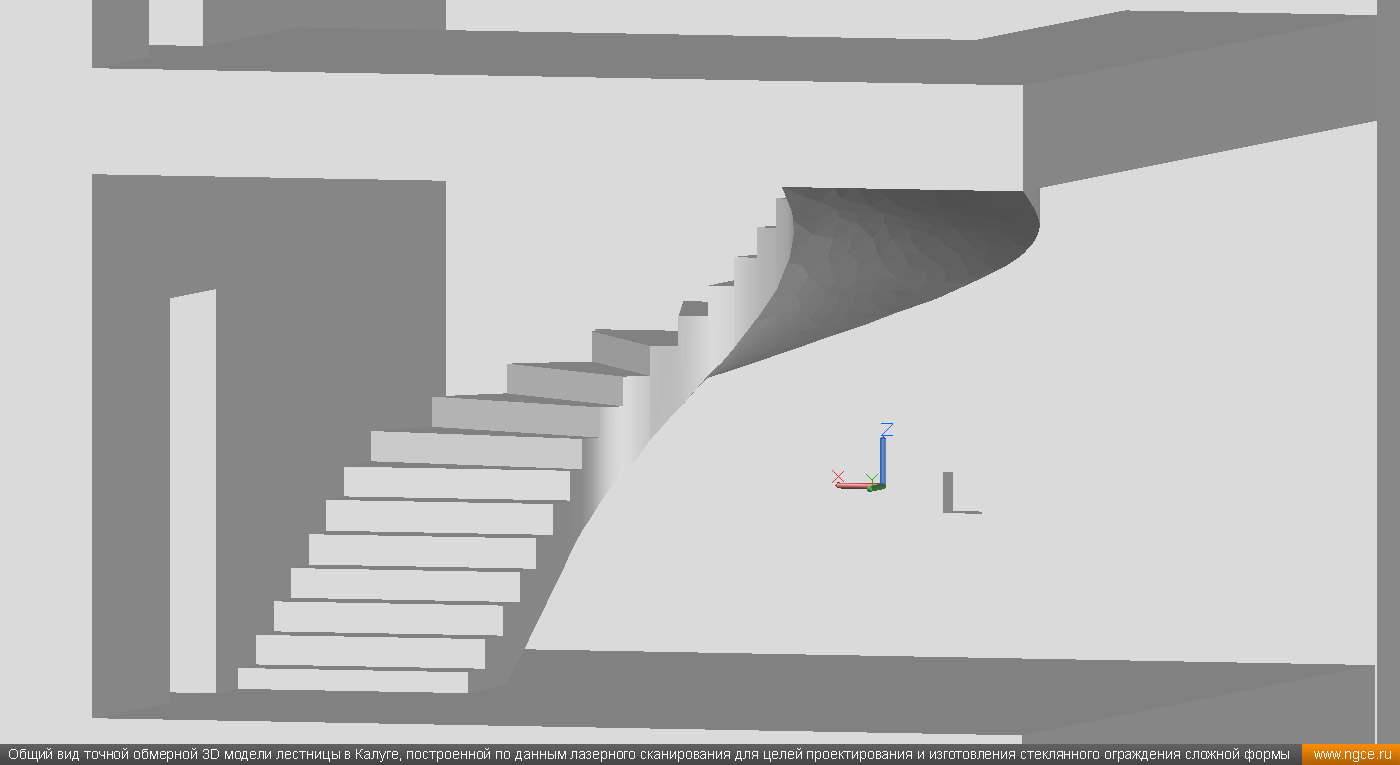

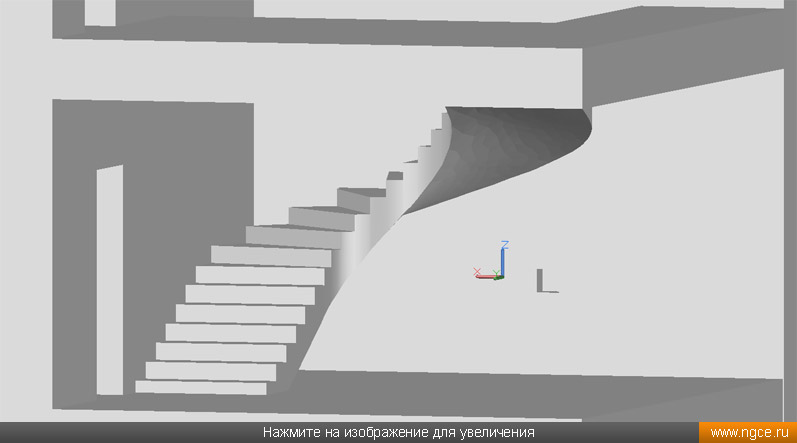

Общий вид итоговой точной обмерной 3D модели лестницы

Общий вид точной обмерной 3D модели лестницы в Калуге, построенной по данным лазерного сканирования для целей проектирования и изготовления стеклянного ограждения сложной формы

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций. В качестве отдельного направления деятельности нашей компании можно рассматривать проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, а также съёмку помещений для целей проектирования мебели, лестниц, перил, потолков или же любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который даёт возможность быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в данных сегментах рынка вы сможете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
