Обмеры фасадов девяти зданий в Москве методом лазерного сканирования для целей реставрации

Обмеры фасадов девяти зданий в Москве методом лазерного сканирования

11.02.2020 г.

Специалисты инженерного предприятия «НГКИ» завершили выполнение проекта по обмерам фасадов девяти зданий в центральных районах Москвы для целей реставрации. Фасады этих зданий предполагается реставрировать, и для подготовки проекта реставрации было необходимо получить точную и актуальную исполнительную документацию. К нам обратилось проектное бюро с просьбой выполнить лазерное сканирование фасадов зданий и передать им обмерные точечные 3D модели с цветовой текстурой.

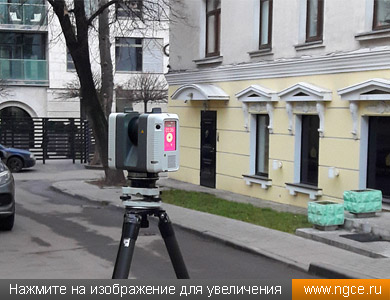

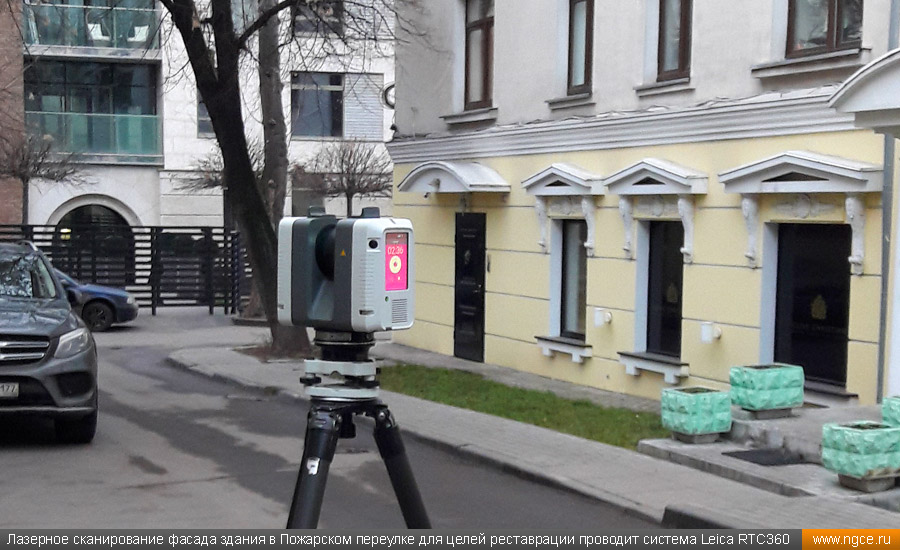

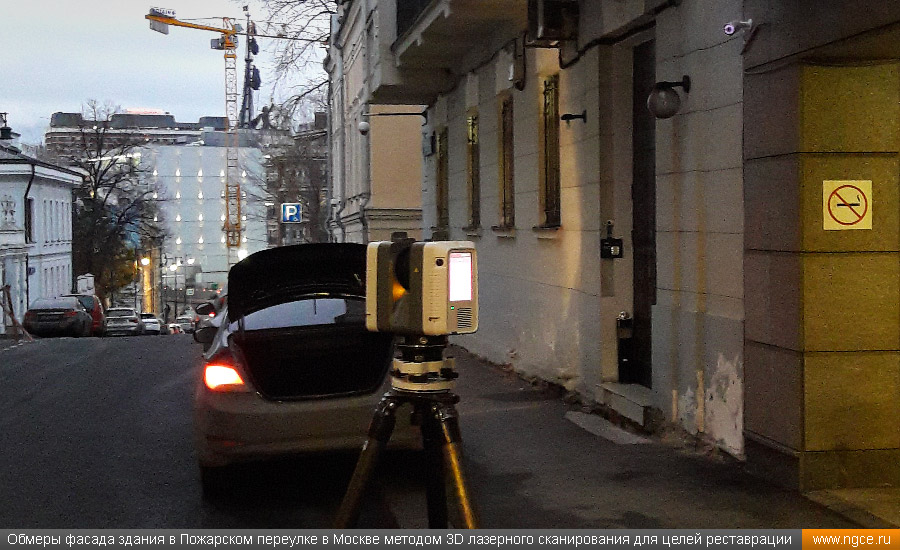

Лазерное сканирование фасада здания в Пожарском переулке для целей реставрации проводит система Leica RTC360 Обмеры фасада здания в Пожарском переулке в Москве методом 3D лазерного сканирования для целей реставрации

В списке зданий, которые необходимо было обмерить, были как памятники середины XIX века, так и здания советской эпохи, но всех объединяло одно: их фасады уникальны, необычны, некоторые внесены в списки объектов культурного наследия, и все они нуждаются в реставрации. Среди зданий, обмеры фасадов которых было необходимо провести, был знаменитый «Ажурный дом», построенный в 1940 году в стиле ар-деко (находящийся по адресу: Ленинградский проспект, дом 27, на пересечении с Беговой улицей) и славящийся своим очень необычным ажурным фасадом. Также в списке было здание на Волхонке, дом 9, строение 1, во флигеле которого проживавший там художник В.А. Тропинин в 1827 году написал знаменитый пушкинский портрет. Присутствовал в этом списке и небольшой дом в Сеченовском переулке, дом 8, строение 3, одно из зданий бывшей усадьбы, владельцем которой являлся знаменитый поэт и герой Отечественной войны 1812 года Д.В. Давыдов.

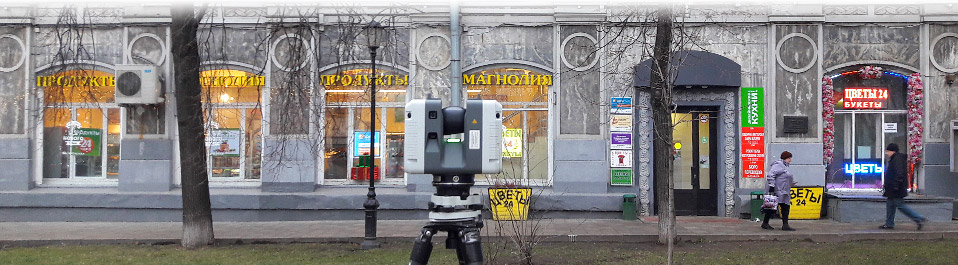

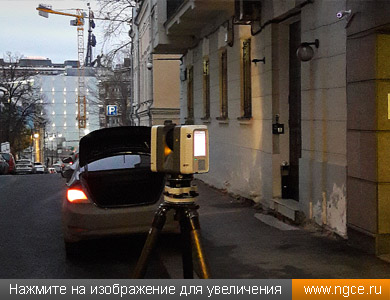

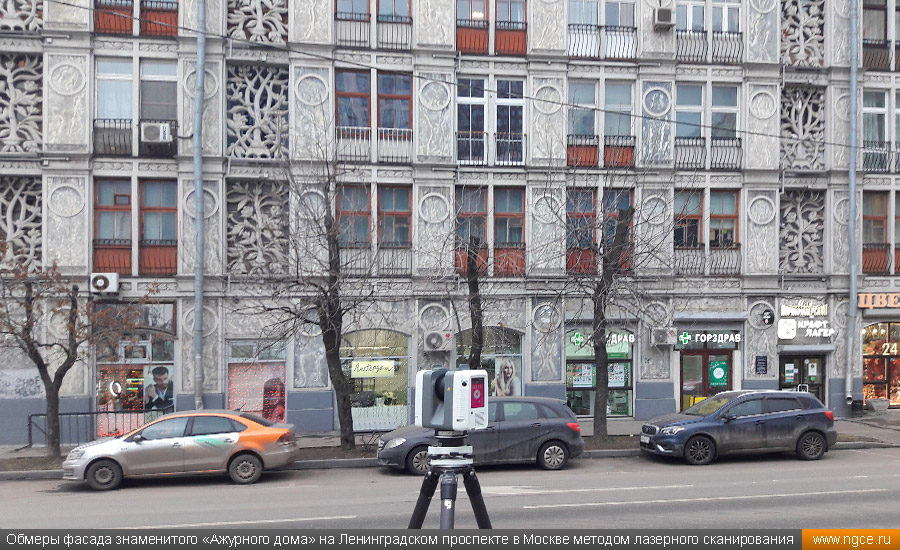

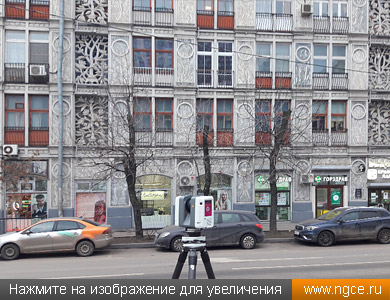

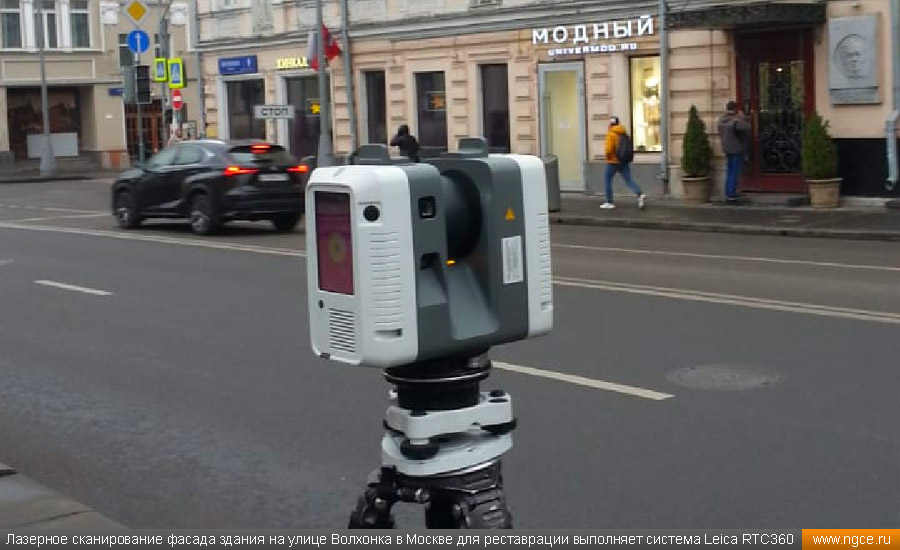

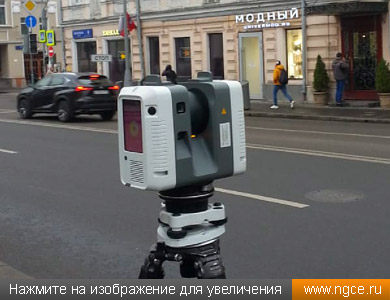

Обмеры фасада знаменитого «Ажурного дома» на Ленинградском проспекте в Москве методом лазерного сканирования Лазерное сканирование фасада здания на улице Волхонка в Москве для реставрации выполняет система Leica RTC360

Для выполнения такой работы более всего подходил наш новый лазерный сканер Leica RTC360. Компактный, лёгкий, быстрый (выполняет 2000000 измерений в секунду), точный — всё это непременные условия для получения плотного и качественного облака точек. Встроенная камера 3D сканера позволяет раскрасить облако точек в реальные цвета. Нет необходимости говорить, что съёмка выполнялась только днём, что в значительной мере осложняло нашу работу. В вечерние и ночные часы съёмка фасадов проходит, как правило, гораздо спокойнее и быстрее — нет людей, мало машин, лазерный сканер в случае необходимости можно поставить даже на проезжую часть, что невозможно сделать днём. Но условия этого проекта были совершенно однозначны: съёмка ведётся в цвете, и, следовательно, она может выполняться только днём в светлое время. Но, даже несмотря на такие ограничения, сканер Leica RTC360 позволил значительно сократить время на полевую работу. В среднем на лазерное сканирование фасадов одного здания у нас уходило несколько часов, и порой за один день удавалось произвести обмерные работы даже двух зданий.

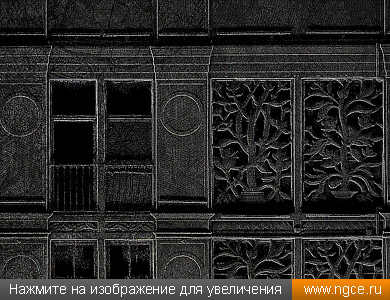

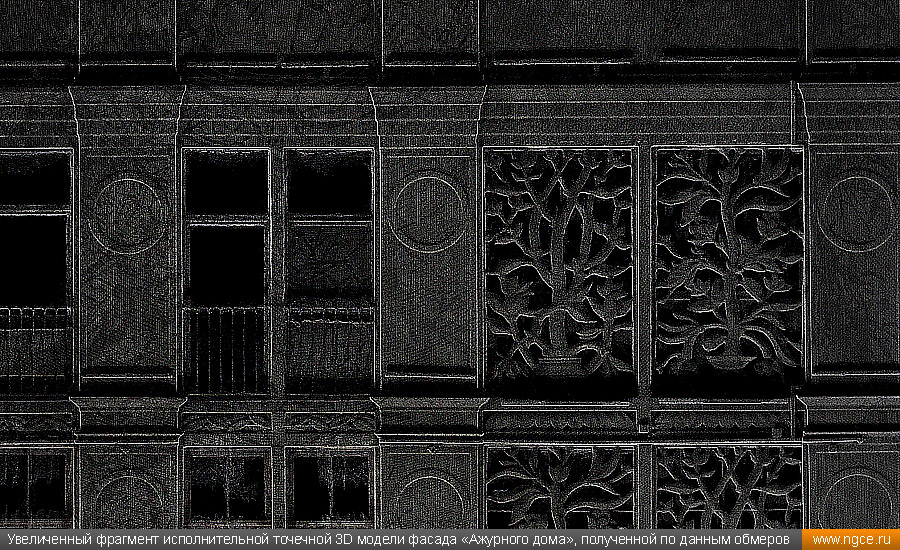

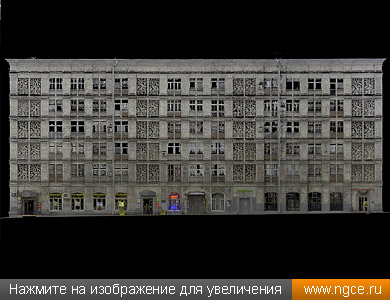

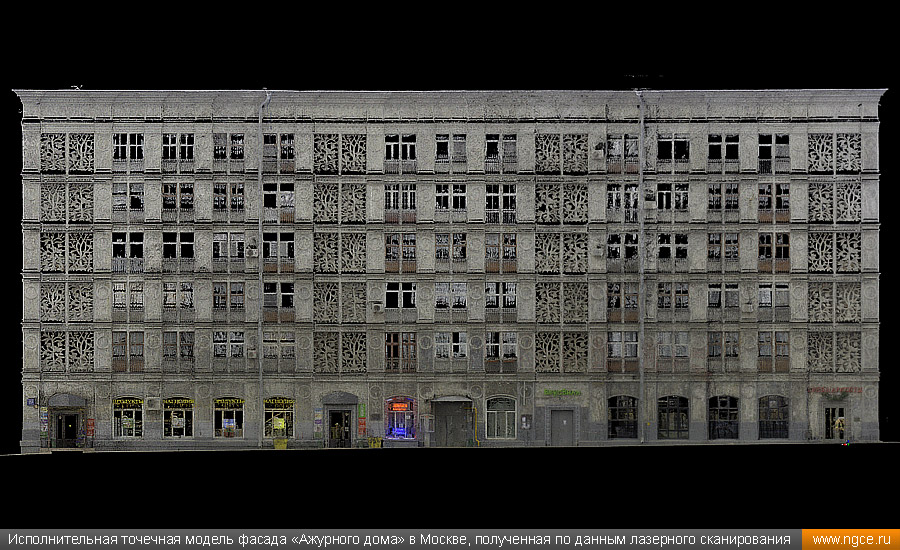

Исполнительная точечная модель фасада «Ажурного дома» в Москве, полученная по данным лазерного сканирования Увеличенный фрагмент исполнительной точечной 3D модели фасада «Ажурного дома», полученной по данным обмеров

Сравните: всего лишь каких-нибудь 16 лет тому назад для подобного проекта мы использовали новейший в то время сканер Mensi GS200, и для сканирования фасада любого из этих домов нам понадобилось бы тогда два или три дня. В работе тогда были задействованы минимум два человека, а список оборудования был очень внушителен: 3D сканер, компьютер, бензогенератор или аккумулятор (для питания сканера), тепловая пушка (для работы на улице в холодное время) и неимоверное количество кабелей. Только этот скромный набор весил около полуцентнера, тогда как скорость 3D сканирования в пике не превышала 700–1000 измерений в секунду. И вот всего лишь спустя полтора десятилетия скорость выросла на три порядка при том, что вес оборудования уменьшился в десять раз. Поистине, мы живем в век стремительно развивающихся технологий!

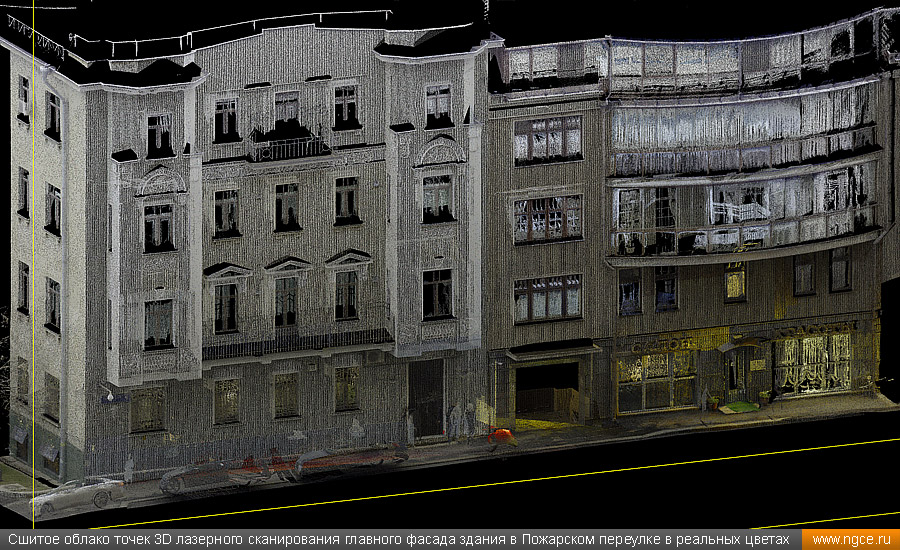

Сшитое облако точек лазерного сканирования фасада здания в Пожарском переулке с реальной цветовой текстурой Сшитое облако точек 3D лазерного сканирования главного фасада здания в Пожарском переулке в реальных цветах

В результате Заказчику были переданы обмерные точечные 3D модели фасадов всех девяти зданий в уже привычном и хорошо знакомом многим формате E57 с реальной цветовой текстурой. И, насколько нам известно, наши данные уже находятся в активной работе.

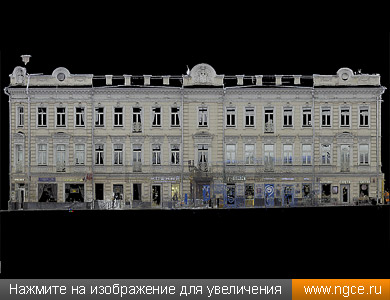

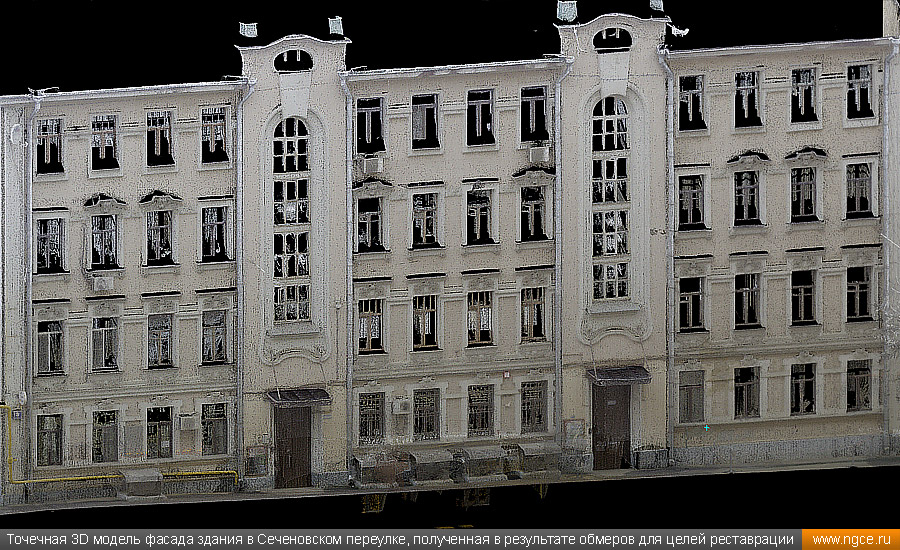

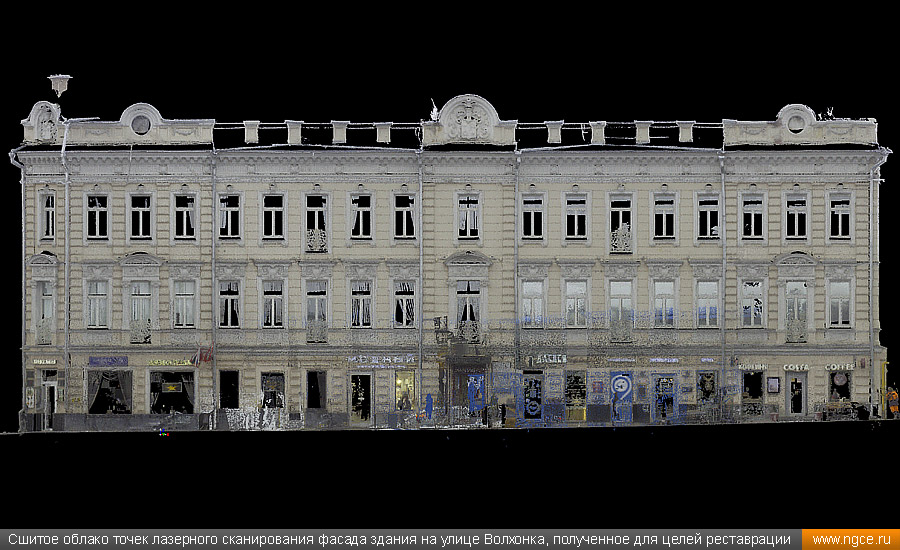

Точечная 3D модель фасада здания в Сеченовском переулке, полученная в результате обмеров для целей реставрации Сшитое облако точек лазерного сканирования фасада здания на улице Волхонка, полученное для целей реставрации

Инженерное предприятие «НГКИ» многие годы профессионально выполняет обмеры фасадов зданий и сооружений для самых различных целей. Мы специализируемся на точных обмерах объектов как историко-культурного наследия, так и современного строительства. Наши сотрудники при производстве обмерных работ используют современную технологию 3D лазерного сканирования, которая позволяет оперативно получить невероятно подробные и точные результаты измерений. Результатом съёмки является облако точек — крайне подробная точечная 3D модель объекта обмеров. На основе данных лазерного сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные, каркасные 3D модели объектов или их отдельных частей. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмерные работы для целей строительного контроля и технического надзора зданий и сооружений».
