Обмеры минаретов строящейся мечети в Чимкенте методом лазерного сканирования для целей проектирования отделки фасадов

Обмеры минаретов строящейся мечети для проектирования отделки фасадов

30.01.2020 г.

Инженерное предприятие «НГКИ» выполнило обмеры минаретов строящейся мечети в казахстанском городе Чимкент (Шымкент) для целей проектирования отделки фасадов. Обмерные работы были произведены методом 3D лазерного сканирования.

Компания, занимающаяся поставками отделочных материалов и проектированием отделки зданий, получила подряд на проектирование отделки четырёх минаретов строящейся в Чимкенте (Шымкенте) грандиозной по своим размерам мечети на 8000 молящихся, которая будет являться крупнейшей в регионе и расположена в новом административно-деловом центре города.

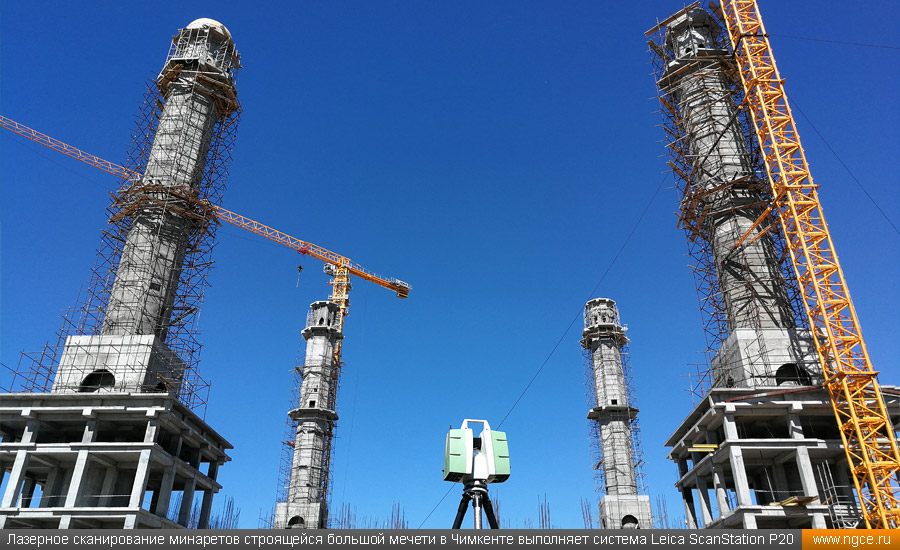

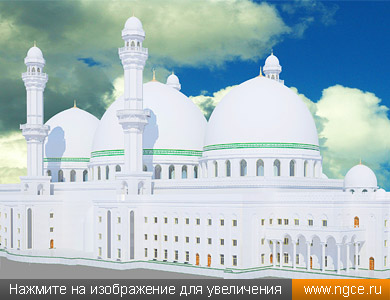

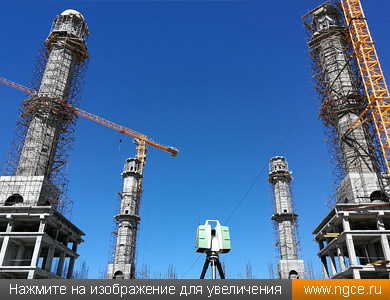

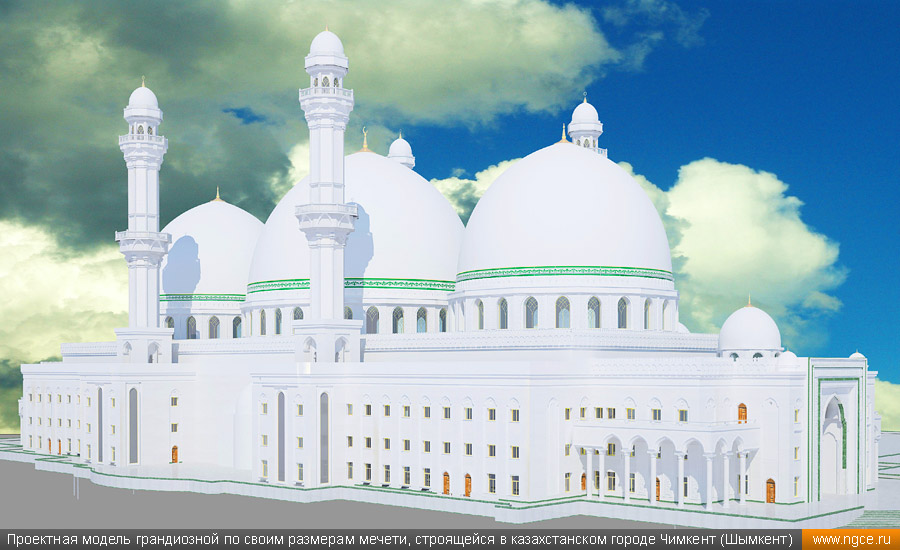

Проектная модель грандиозной по своим размерам мечети, строящейся в казахстанском городе Чимкент (Шымкент) Лазерное сканирование минаретов строящейся большой мечети в Чимкенте выполняет система Leica ScanStation P20

Заказчику потребовались точные обмеры фасадов и внутренних помещений минаретов с выдачей в результате их исполнительных 3D моделей в формате DWG. Проектировщики подозревали, что строительство мечети и минаретов производилось с некоторыми отклонениями от проектной документации, поэтому поставили нам задачу достижения максимально возможной точности обмеров высоких 66-метровых конструкций.

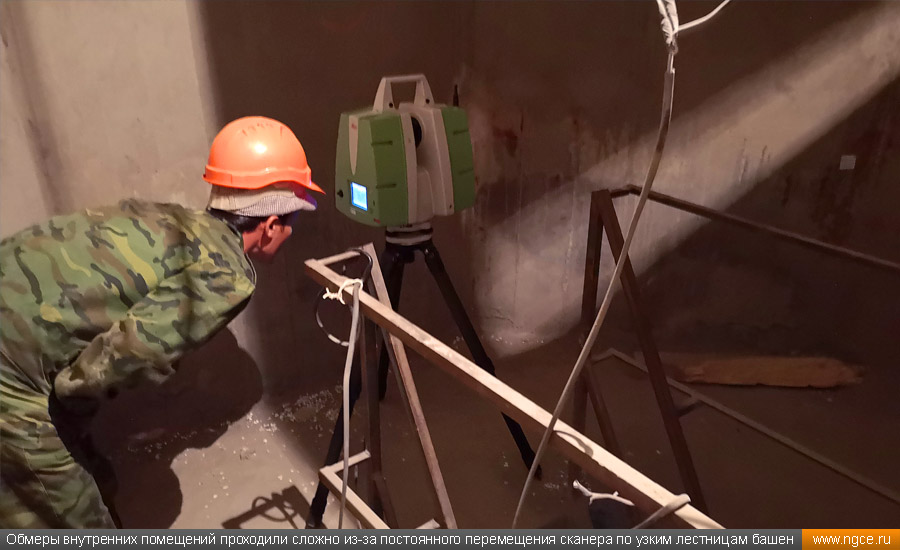

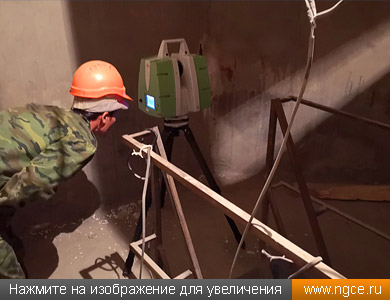

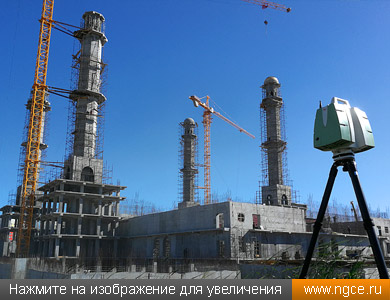

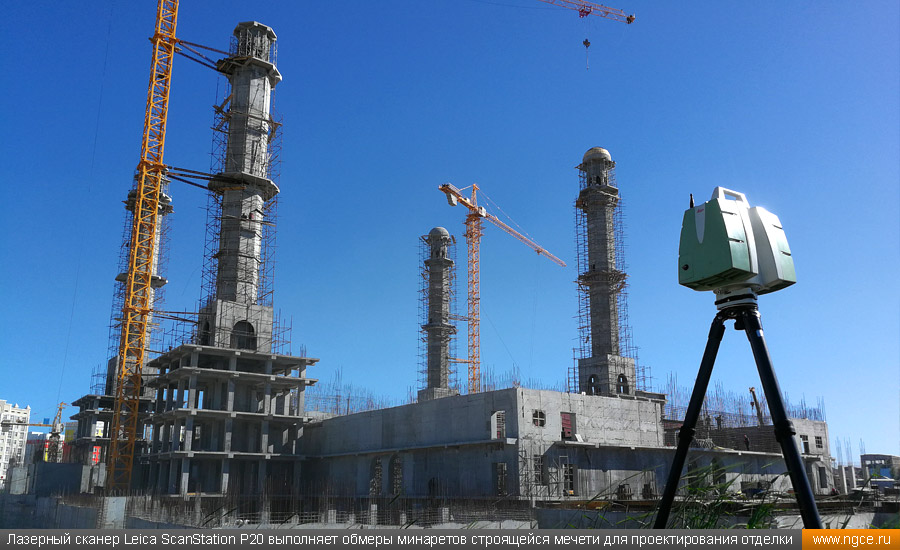

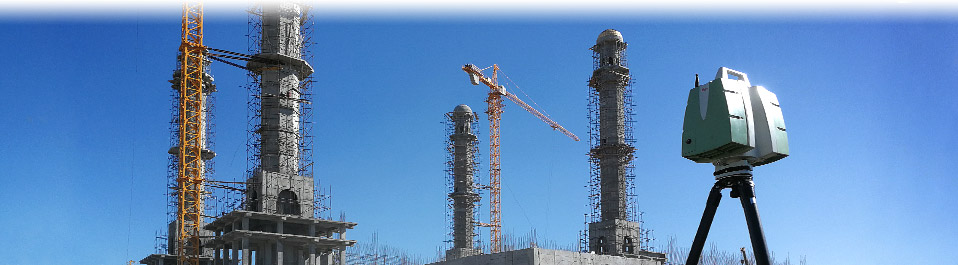

Лазерный сканер Leica ScanStation P20 выполняет обмеры минаретов строящейся мечети для проектирования отделки Обмеры внутренних помещений проходили сложно из-за постоянного перемещения сканера по узким лестницам башен

Для обмеров фасадов минаретов с большого расстояния отлично подошёл лазерный 3D сканер Leica ScanStation P20. Обмеры фасадов минаретов прошли без проблем. А вот лазерное сканирование внутренних помещений проходило сложно из-за необходимости постоянного перемещения сканера по узким внутренним лестницам минаретов.

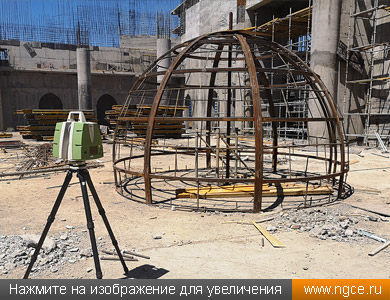

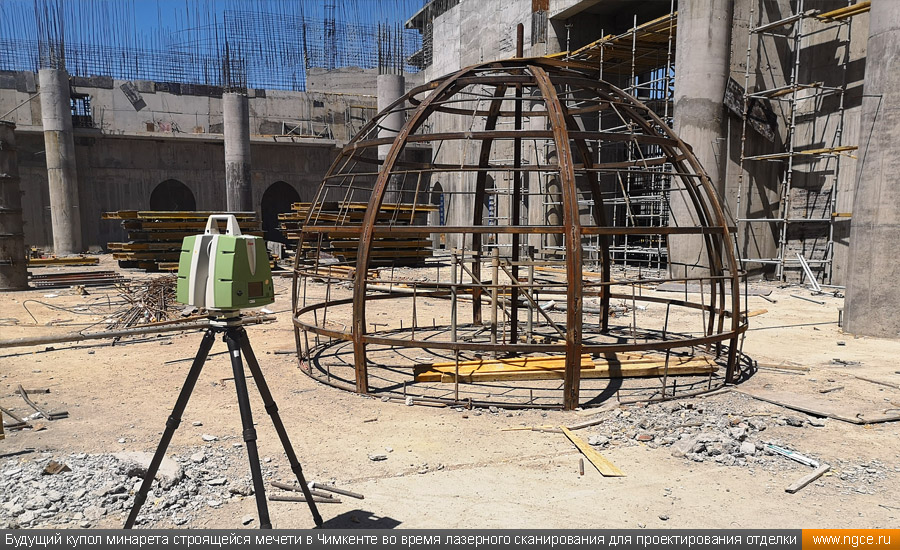

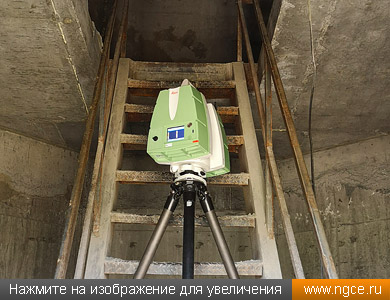

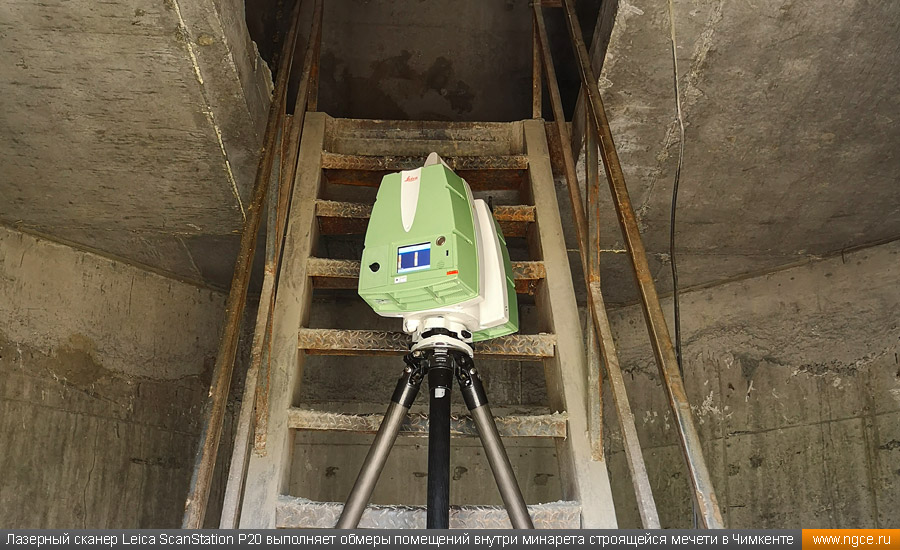

Лазерный сканер Leica ScanStation P20 выполняет обмеры помещений внутри минарета строящейся мечети в Чимкенте Будущий купол минарета строящейся мечети в Чимкенте во время лазерного сканирования для целей проектирования отделки фасадов

Точные обмеры четырёх огромных минаретов были проведены нашими специалистами за четыре полных рабочих дня, тогда как сшивка полученных облаков точек лазерного сканирования и детальное 3D моделирование минаретов заняли полтора месяца. Заказчик остался очень доволен итоговыми результатами выполненной нами работы.

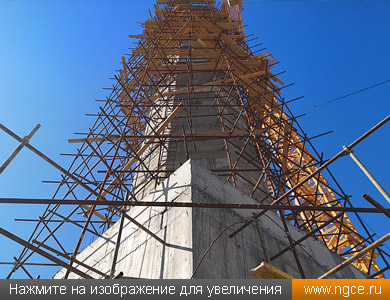

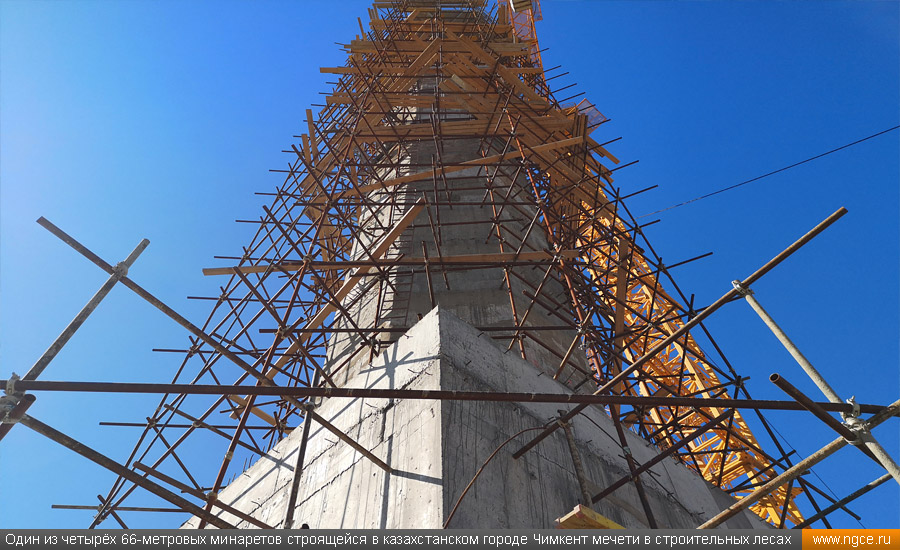

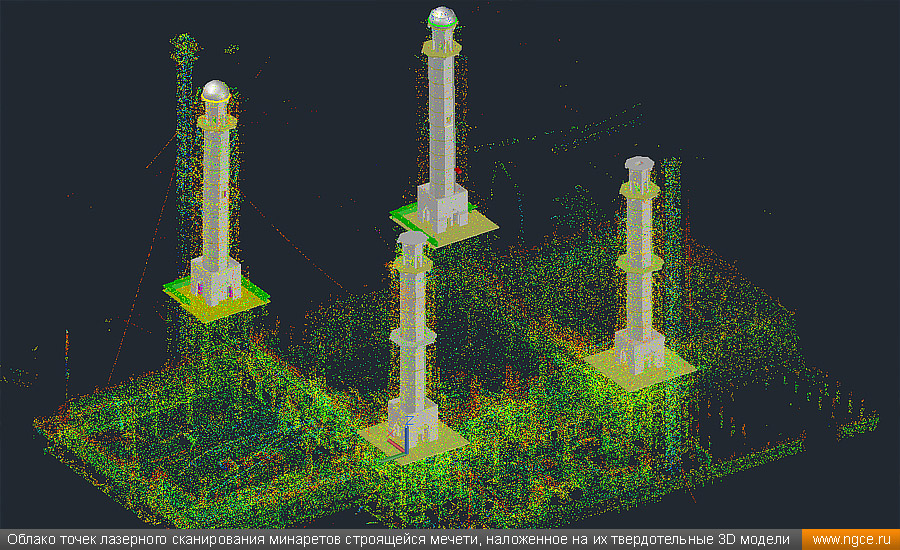

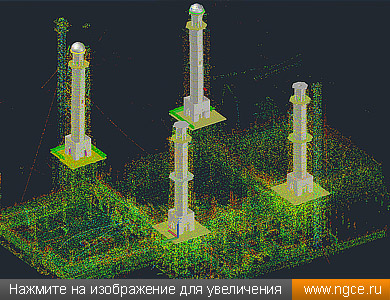

Один из четырёх 66-метровых минаретов строящейся в казахстанском городе Чимкент мечети в строительных лесах Облако точек лазерного сканирования минаретов строящейся мечети, наложенное на их твердотельные 3D модели

Примеры отчётных материалов

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ минаретов строящейся мечети в Чимкенте (Шымкенте) для целей проектирования отделки фасадов, вы можете, скачав следующие файлы 3D моделей и обмерных чертежей в формате PDF:

— точечная обмерная 3D модель минаретов, наложенная на твердотельную модель;
— каркасная обмерная 3D модель минаретов;
— твердотельная обмерная 3D модель минарета;
— обмерный чертёж — разрез минарета.

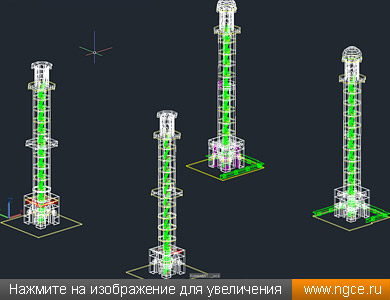

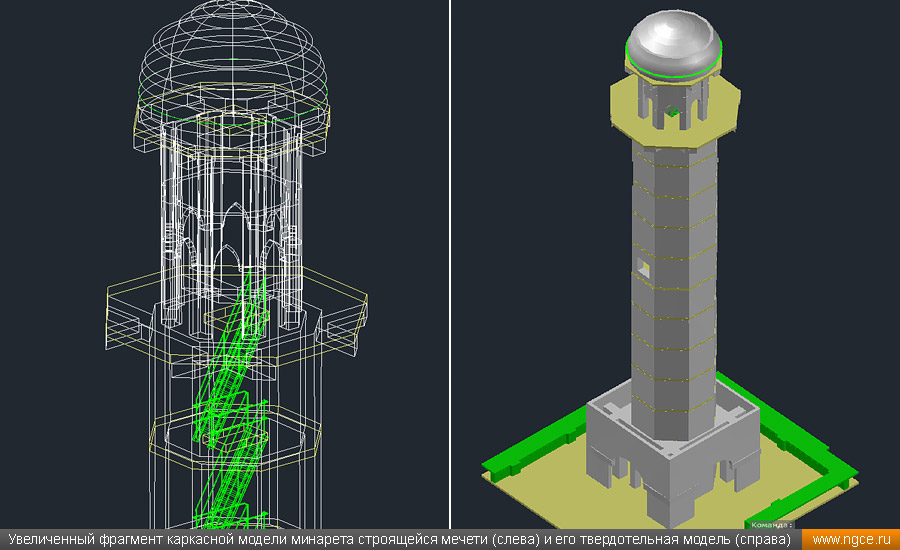

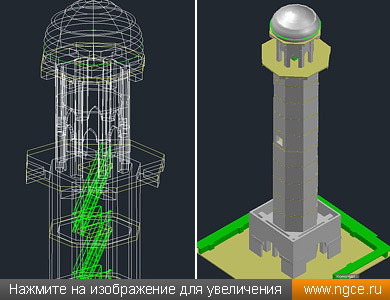

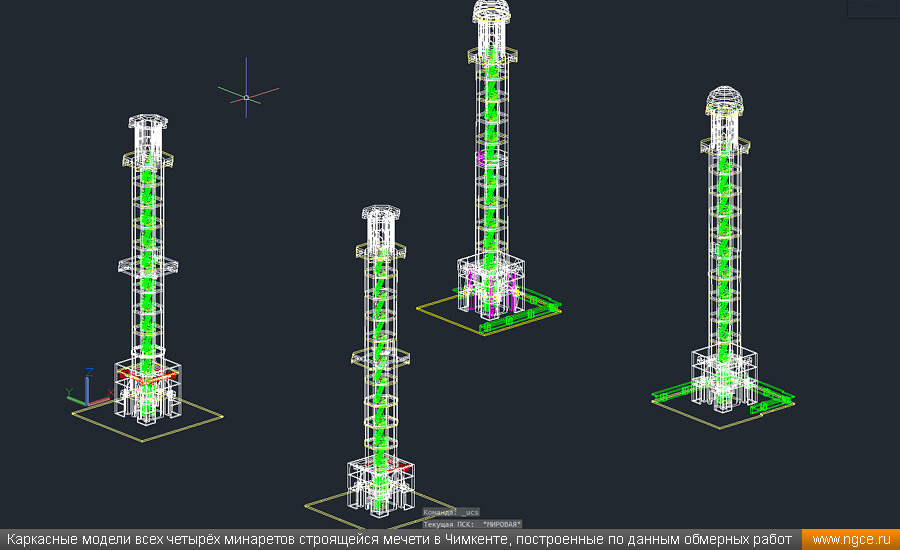

Каркасные 3D модели всех четырёх минаретов строящейся мечети в Чимкенте, построенные по данным обмерных работ Увеличенный фрагмент каркасной 3D модели минарета строящейся мечети (слева) и его твердотельная 3D модель (справа)

Инженерное предприятие «НГКИ» многие годы профессионально занимается выполнением обмерных работ зданий и сооружений для целей BIM-проектирования. Мы специализируемся на точных обмерах объектов как современного строительства, так и историко-культурного наследия. Наши сотрудники при производстве обмерных работ применяют современную технологию 3D лазерного сканирования, которая позволяет оперативно получить невероятно подробные и точные результаты измерений. Результатом съёмки является облако точек — крайне подробная точечная 3D модель объекта обмеров. На основе данных лазерного сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные, каркасные 3D модели объектов или их отдельных частей. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для целей строительного контроля и технического надзора зданий и сооружений»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
