Лазерное сканирование и 3D моделирование комплексной установки очистки воздуха ТЭЦ в Москве

Лазерное сканирование и 3D моделирование установки очистки воздуха ТЭЦ

22.01.2020 г.

Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование и 3D моделирование комплексной установки очистки воздуха ТЭЦ в Москве. Обмерные работы и построение 3D модели установки были произведены по заказу немецкой компании, проектирующей и поставляющей оборудование для энергетических установок, которая получила заказ на замену установки комплексной очистки воздуха одной из московских ТЭЦ.

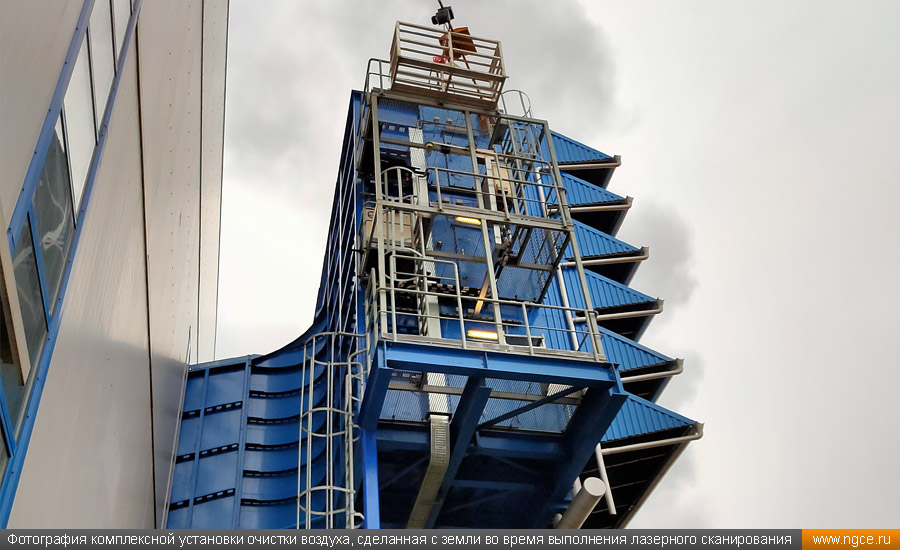

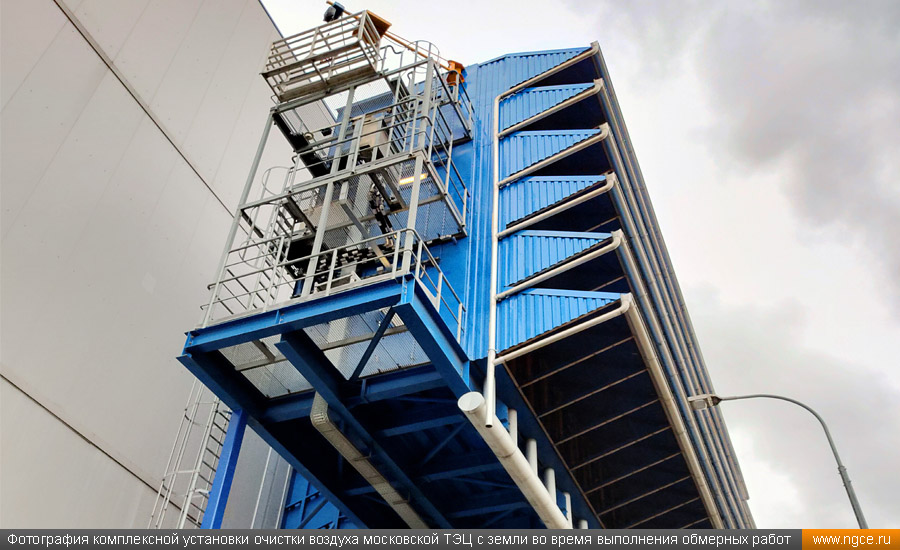

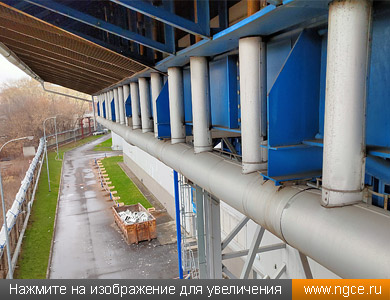

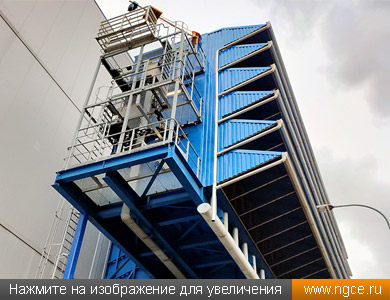

Фотография комплексной установки очистки воздуха московской ТЭЦ с земли во время выполнения обмерных работ Фотография комплексной установки очистки воздуха, сделанная с земли во время выполнения лазерного сканирования

Замена установки должна пройти с минимальными затратами на демонтаж старого оборудования и монтаж нового. То есть, новая установка должна быть смонтирована на старом основании и полностью попасть в габариты старой установки, обеспечив при этом существенное повышение качества очистки воздуха и, соответственно, и повышение КПД самой энергоустановки.

Нашей задачей являлось оперативно произвести обмеры старой установки и построить её точную исполнительную 3D модель, однако всё весьма существенно усложнялось тем фактом, что действующая установка была смонтирована на очень высоком основании и к тому же нависала над забором, ограничивающим территорию ТЭЦ. То есть, выполнить лазерное сканирование установки с земли не представлялось возможным.

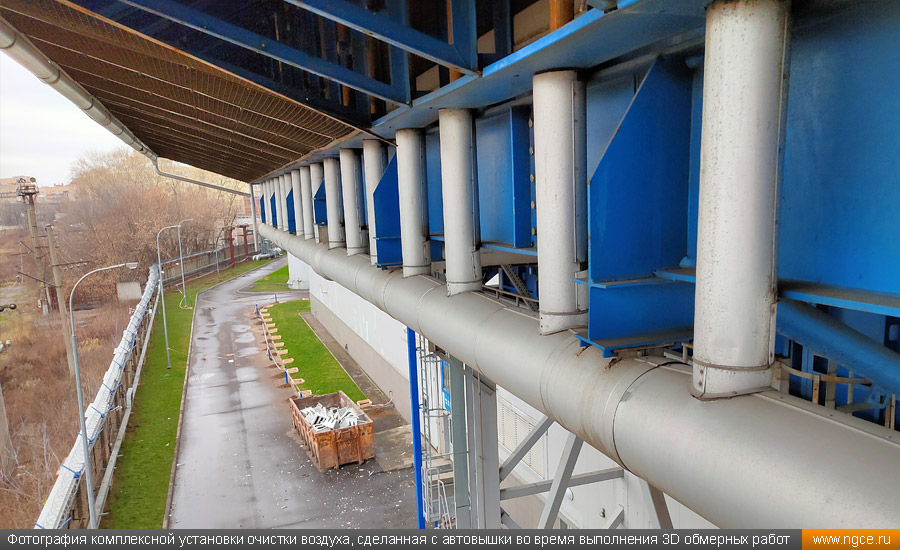

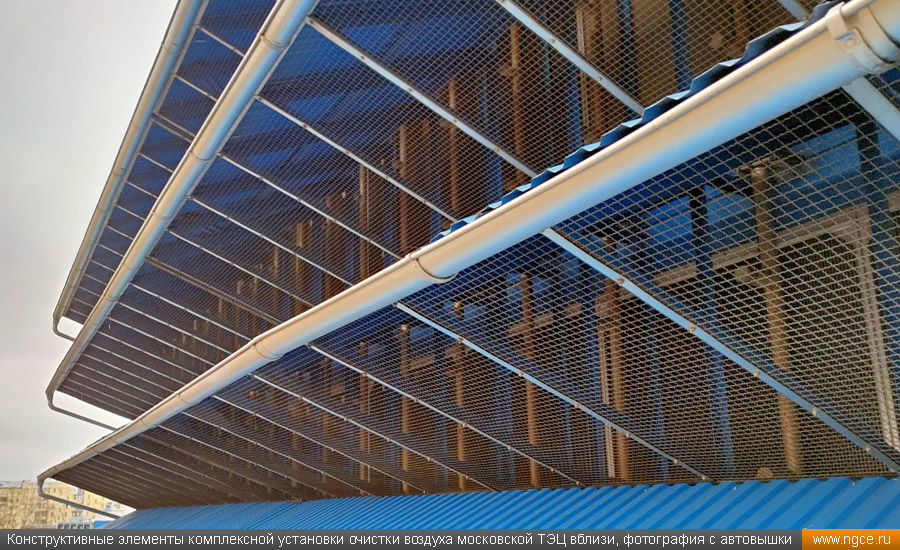

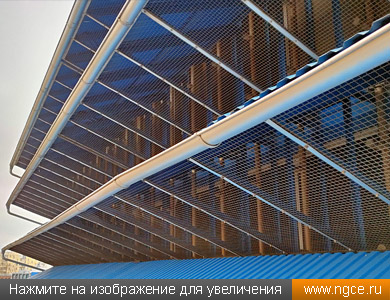

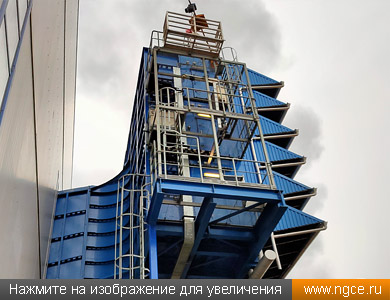

Фотография комплексной установки очистки воздуха, сделанная с автовышки во время выполнения 3D обмерных работ Конструктивные элементы комплексной установки очистки воздуха московской ТЭЦ вблизи, фотография с автовышки

Кроме этого, непосредственно лазерное сканирование можно было произвести только лишь один день в месяц, когда установка останавливается на плановый регламент.

Для того, чтобы обеспечить 3D сканирование установки, пришлось заказывать машину с подъёмником и выполнять обмеры установки с нестабильного основания, то есть устанавливать 3D сканер в тесной и колеблющейся люльке подъёмника. Но другого выхода просто не было.

Объект оказался сложным для сканирования не только снаружи, но и изнутри. Тесные многоярусные галереи внутри объекта сильно усложнили работу специалиста с 3D сканером.

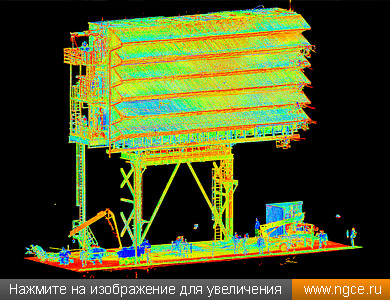

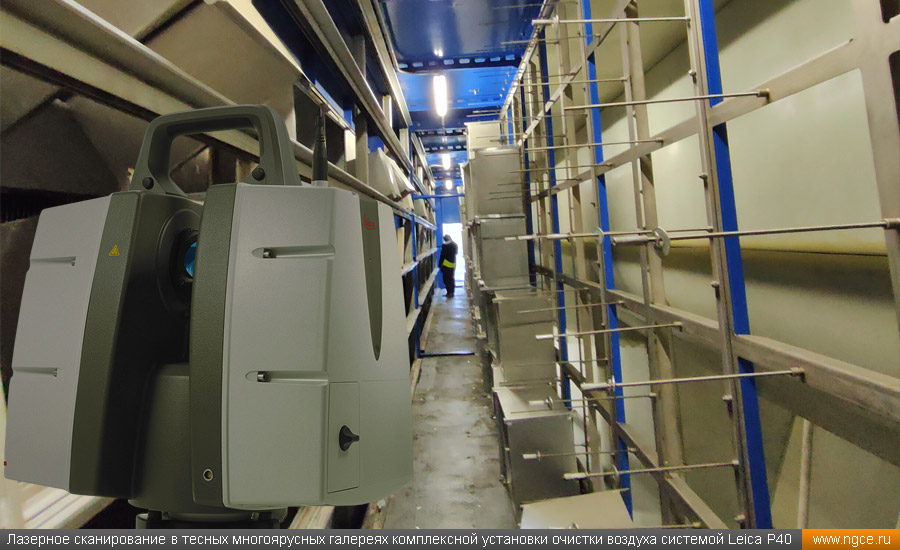

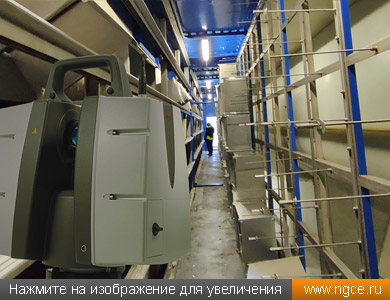

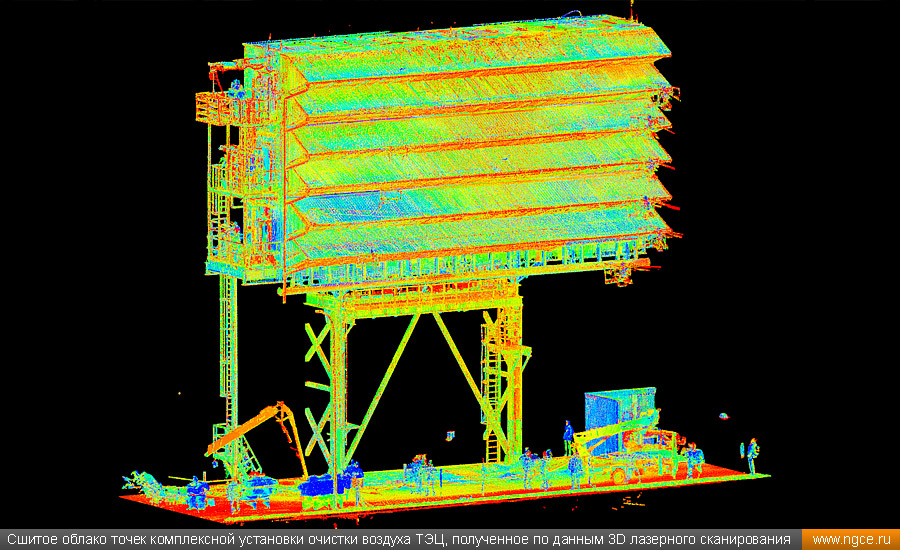

Лазерное сканирование в тесных многоярусных галереях комплексной установки очистки воздуха системой Leica ScanStation P40 Сшитое облако точек комплексной установки очистки воздуха ТЭЦ, полученное по данным 3D лазерного сканирования

Получить качественное сшитое облако точек лазерного сканирования установки очистки воздуха ТЭЦ удалось только путём подшивки сканов, полученных из люльки подъёмника, к немногим каркасным сканам, полученным с земли.

Камеральный этап работ, на котором была произведена сшивка сканов в единое облако точек и затем выполнено 3D моделирование установки, занял суммарно десять рабочих дней. В итоге исполнительная 3D модель была построена в формате DWG и затем переведена в формат STP, в котором наш Заказчик ведёт проектирование.

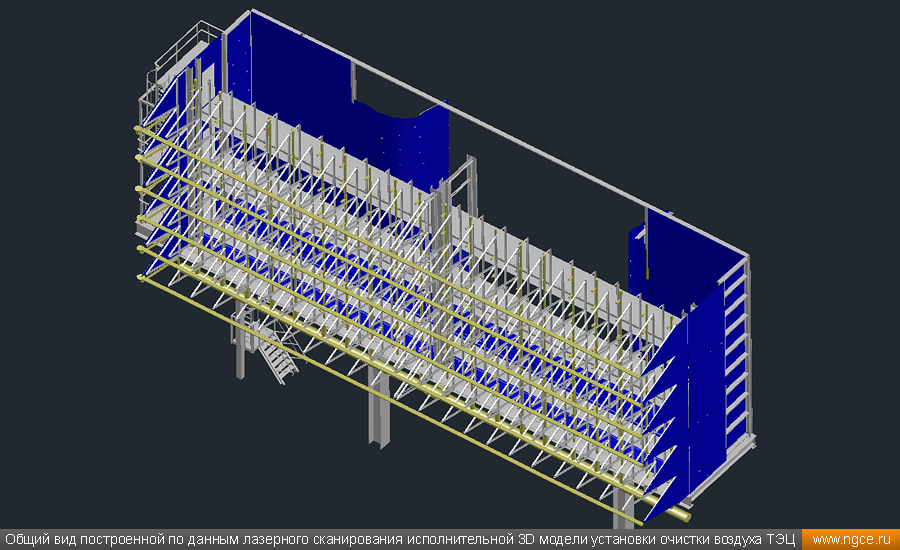

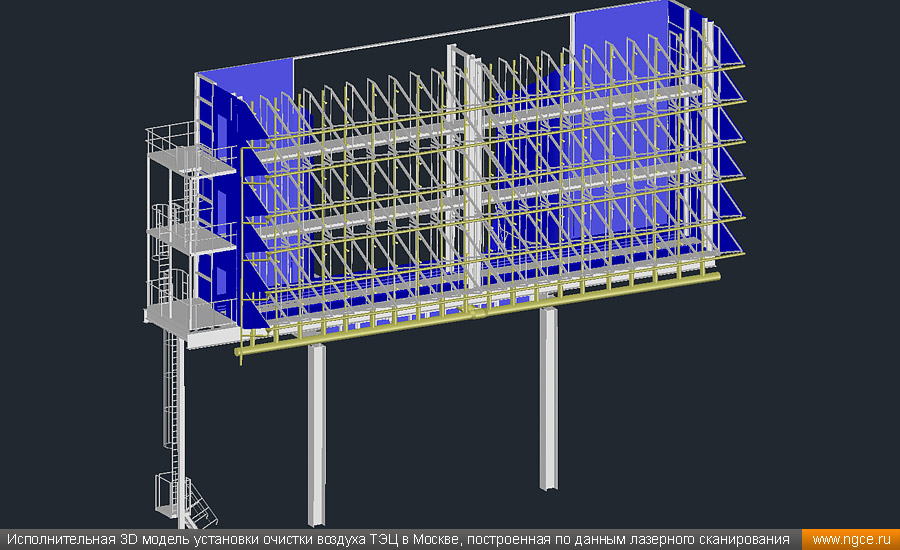

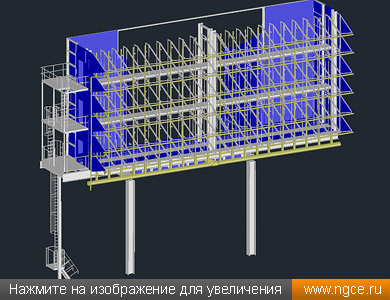

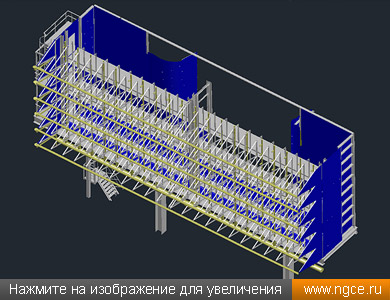

Общий вид построенной по данным лазерного сканирования исполнительной 3D модели установки очистки воздуха ТЭЦ Исполнительная 3D модель установки очистки воздуха ТЭЦ в Москве, построенная по данным лазерного сканирования

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:
— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, транспорта, транспортной инфраструктуры».
