Обмеры помещений бизнес-центра «Новая Голландия» в Санкт-Петербурге методом лазерного сканирования

Обмеры помещений бизнес-центра «Новая Голландия» в Санкт-Петербурге

20.05.2019 г.

Специалисты инженерного предприятия «НГКИ» выполнили обмеры помещений бизнес-центра «Новая Голландия» в Санкт-Петербурге для целей дизайна интерьеров и подготовки проекта оформления их внутреннего обустройства. Обмерные работы проводились методом лазерного сканирования при помощи высокопроизводительного 3D сканера Leica ScanStation P40.

Остров Новая Голландия появился на карте Санкт-Петербурга в конце второго десятилетия XVIII века после того, как искусственные каналы Адмиралтейский и Крюков отделили эту часть города от основной. Каналы были вырыты для нужд судостроителей, а на территории острова были устроены склады корабельного леса, которые были перемещены туда со старой территории, расположенной возле здания Адмиралтейства и названной «Голландией». Вот поэтому вполне естественно, что остров получил название «Новая Голландия».

Чуть позже, в 1732 году, началась застройка нового острова, и на его территории появились деревянные склады для хранения леса, инструментов для использования в судостроительном деле. Со временем места стало не хватать, и было принято решение провести полную реконструкцию и заменить деревянные здания на каменные.

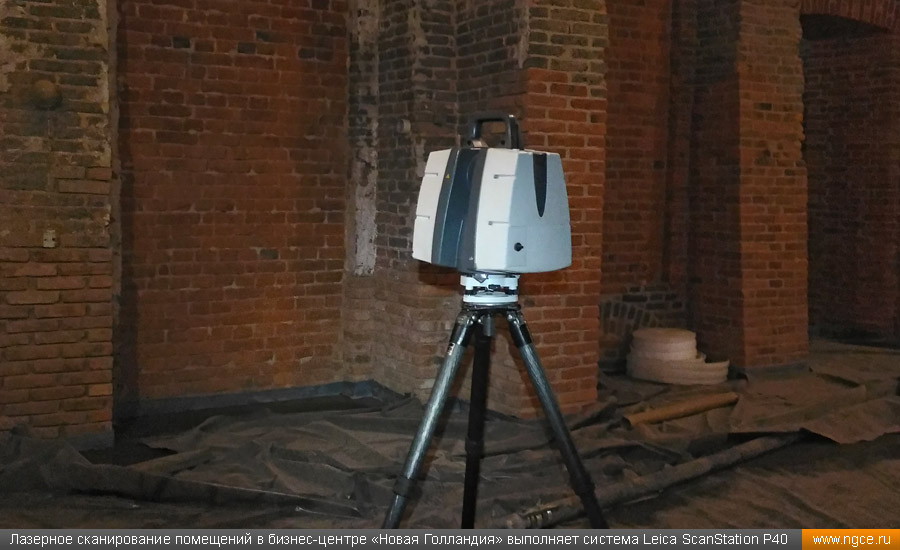

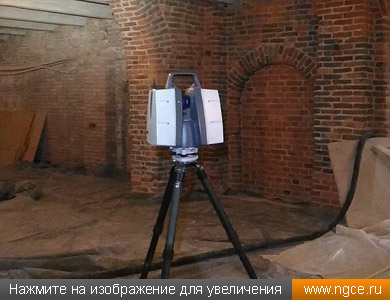

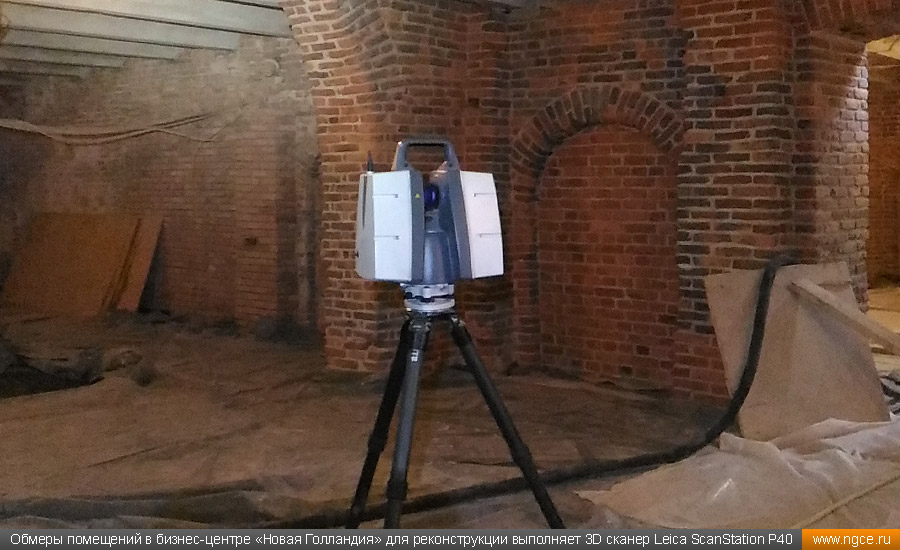

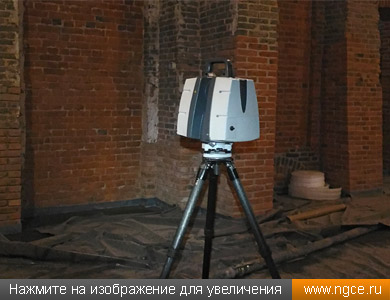

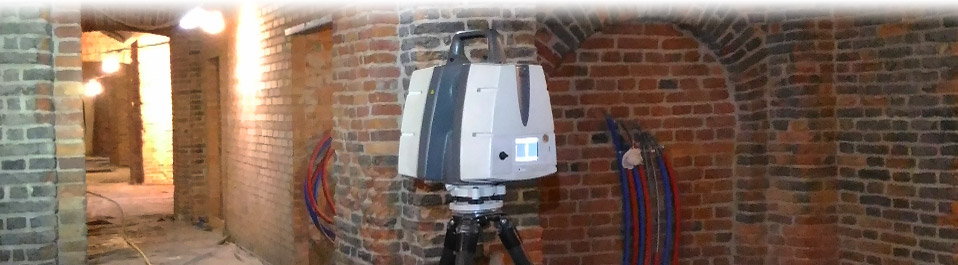

Лазерное сканирование помещений в бизнес-центре «Новая Голландия» выполняет система Leica ScanStation P40 Обмеры помещений в бизнес-центре «Новая Голландия» для реконструкции выполняет 3D сканер Leica ScanStation P40

Стройка была продолжалась около пятнадцати лет и завершилась к 1780 году. Здания были построены из красного неоштукатуренного кирпича и только к концу 1780-х были отделаны по проекту французского архитектора Валлен-Деламота. По его же проекту в 1787 была построена знаменитая Арка Новой Голландии, переброшенная через канал, который соединял внутренний бассейн на территории острова с Мойкой.

Уже в XIX веке на территории острова появилось круглое здание морской тюрьмы, была построена кузница, опытный бассейн для опытов судостроителей, а в начале XX века появилась радиостанция.

Почти весь двадцатый век территории острова была закрытой и находилась в ведении Военно-Морского Флота СССР. На ней располагались склады Ленинградской военно-морской базы. Только в 2004 году остров был передан Санкт-Петербургу. Было решено превратить Новую Голландию в территорию для работы, отдыха и досуга петербуржцев и гостей северной столицы. Ещё несколько лет ушло на рассмотрение различные проектов реконструкции, поэтому работы начались только в 2011 году. В том же году остров впервые за триста лет был открыт для посещения. Спустя пять лет были завершены работы по благоустройству парка, а полностью реконструкция острова будет продолжаться до 2025 года.

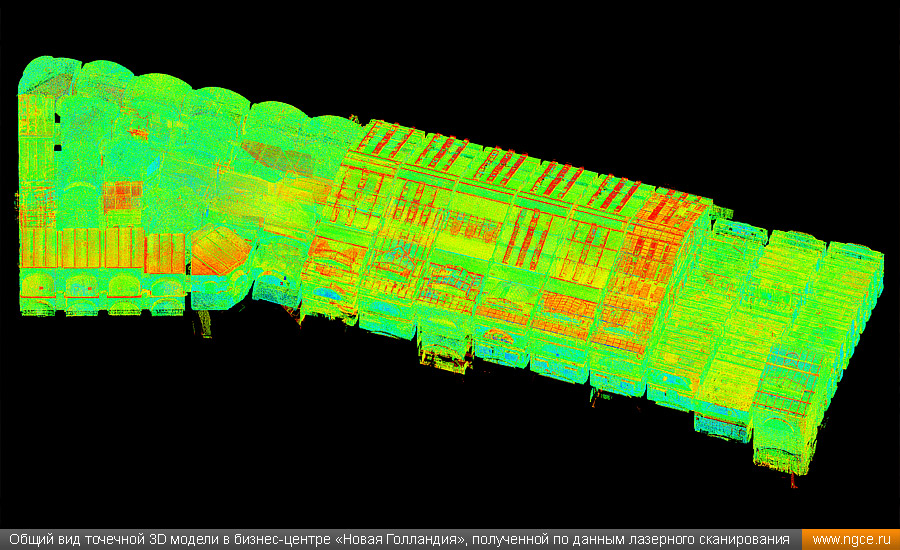

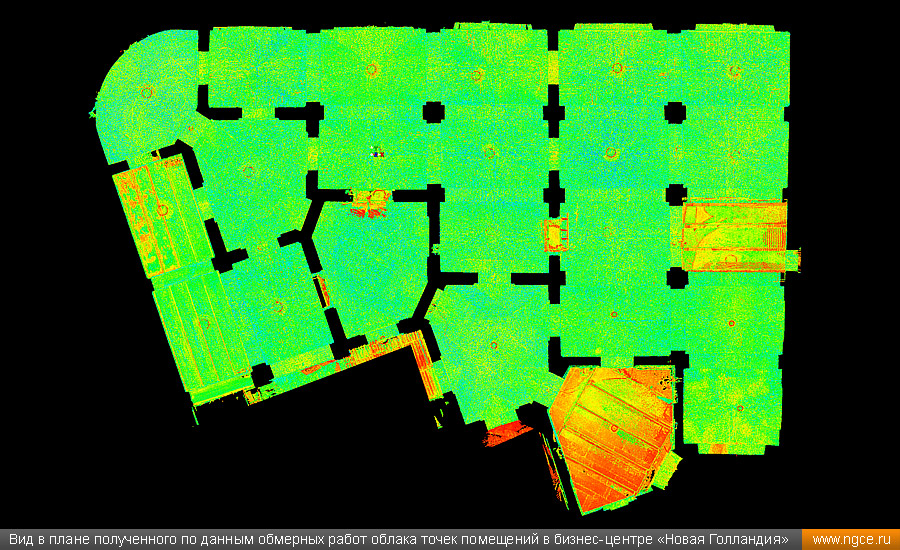

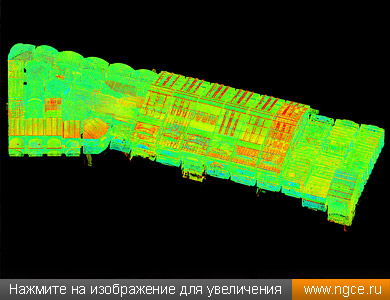

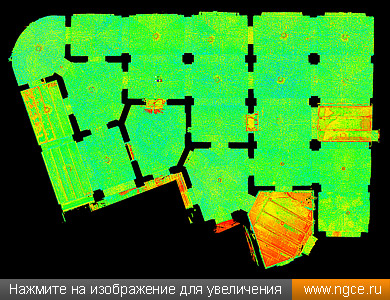

Общий вид точечной 3D модели в бизнес-центре «Новая Голландия», полученной по данным лазерного сканирования Вид в плане полученного по данным обмерных работ облака точек помещений в бизнес-центре «Новая Голландия»

Старые здания были реконструированы и приспособлены для использования в качестве общественных пространств. Часть из них была переоборудована под офисные помещения. Лазерное сканирование одного из этих помещений и выполнили наши специалисты. Работы проводились в интересах нашего старого партнёра — дизайнерского бюро. Общая площадь помещений составляла около 3000 квадратных метров и представляли собой часть этажа здания конца XVIII века со сводчатыми потолками, простой кирпичной кладкой, множеством комнат и переходов. Разумеется, что обмерять подобные помещения, используя традиционные рулетки и даже тахеометры практически невозможно. Тем более, что архитекторы создавали проект в BIM-среде, для чего требовались цифровые данные в виде облаков точек.

Обмерные работы были выполнены за два с половиной дня и ещё три дня было затрачено на сшивку и очистку сканов. Итоговые точечные обмерные модели были переданы проектировщику в формате RCP и использованы в дальнейшем для создания BIM-проекта оформления помещений.

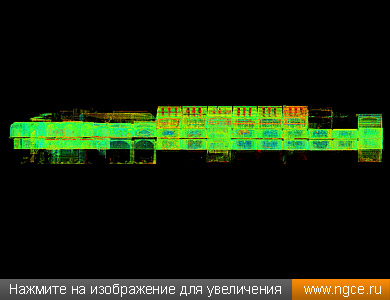

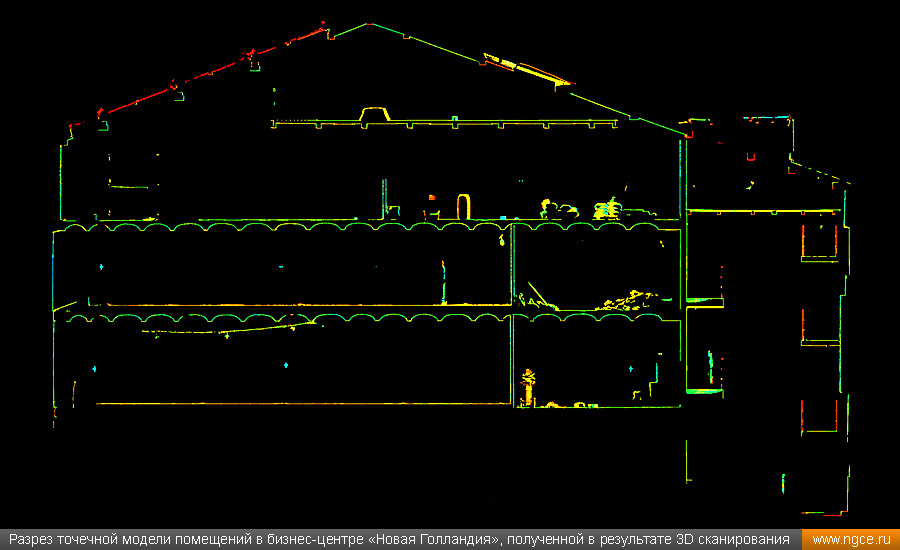

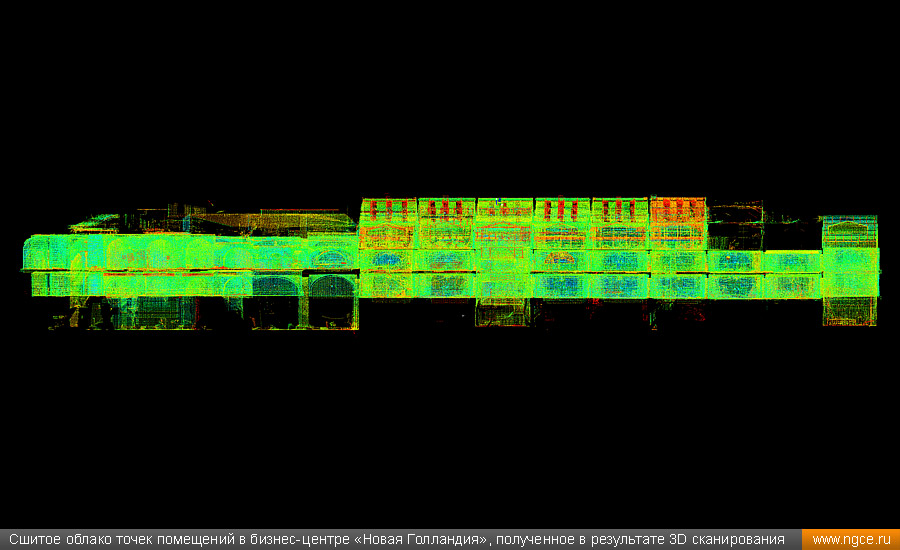

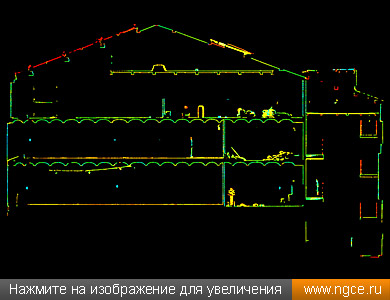

Сшитое облако точек помещений в бизнес-центре «Новая Голландия», полученное в результате 3D сканирования Разрез точечной модели помещений в бизнес-центре «Новая Голландия», полученной в результате 3D сканирования

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая даёт возможность быстро получить подробные и точные результаты измерений. На основе данных лазерного сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка можно найти на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
