Точные обмеры капителей колонн для проектирования раскладки мозаики в строящемся манеже в Лужниках

Точные обмеры капителей колонн для проектирования раскладки мозаики

09.04.2019 г.

Инженерная компания «НГКИ» выполнила точные обмеры капителей колонн для целей проектирования раскладки декоративной мозаики в фойе строящегося манежа в Лужниках в Москве. Обмерные работы всех семи колонн были произведены методом лазерного сканирования при помощи 3D сканеров Leica ScanStation P20 и Leica ScanStation P40.

В строящемся манеже в Лужниках активно ведётся отделка. Колонны фойе будут покрыты декоративной мозаикой. Для проектирования раскладки мозаики художникам потребовалась точная 3D модель капителей колонн.

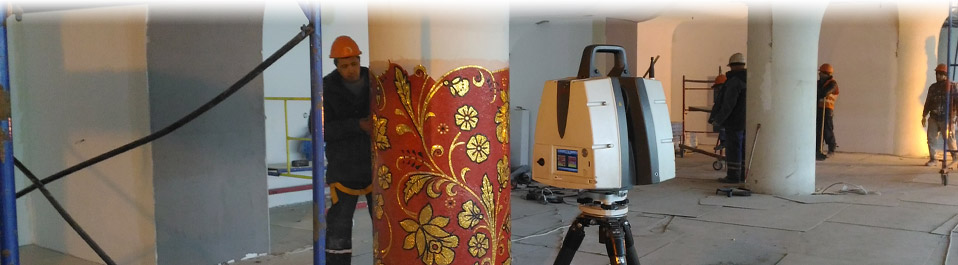

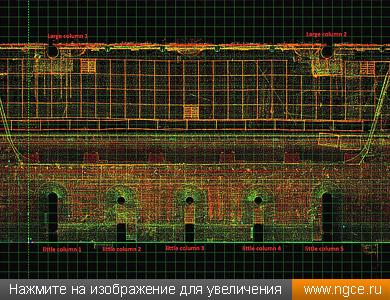

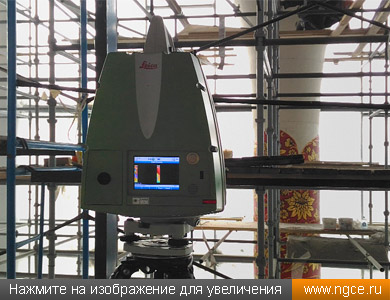

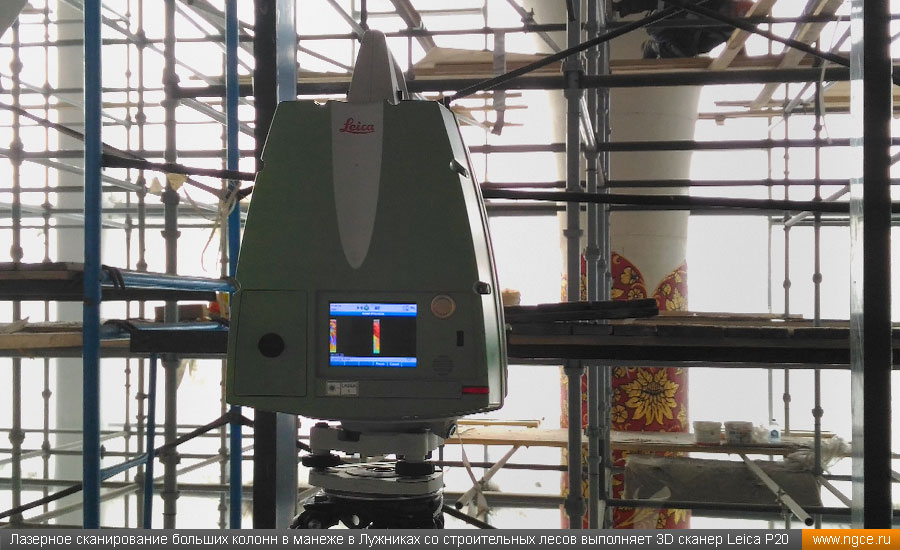

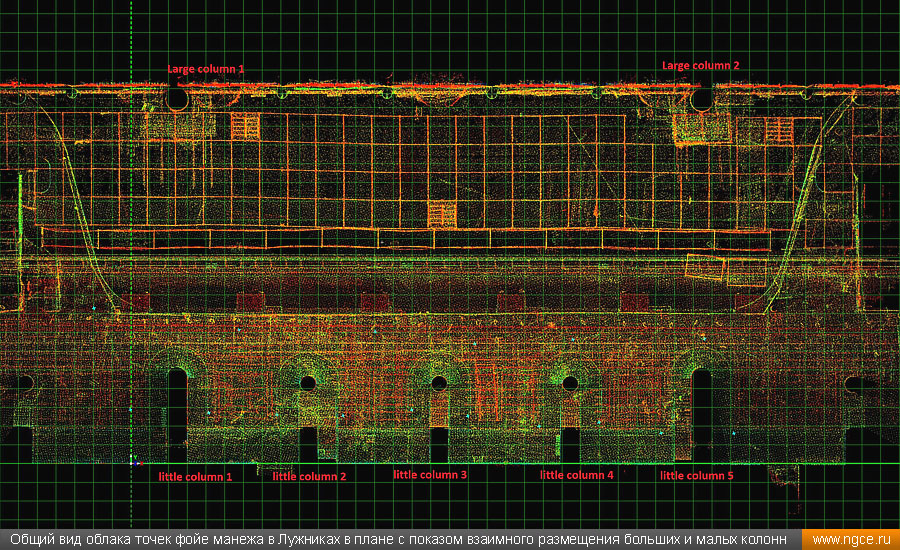

Лазерное сканирование больших колонн в манеже в Лужниках со строительных лесов выполняет 3D сканер Leica ScanStation P20 Общий вид облака точек фойе манежа в Лужниках в плане с показом взаимного размещения больших и малых колонн

Нас попросили провести 3D лазерное сканирование капителей семи колонн. Задача хоть и тривиальная, но проблема заключалась в том, что все колонны были уже плотно застроены строительными лесами. Леса не только заслоняли капители, но ещё и, как всегда, шатались не только от невысокого качества сборки, но и от постоянных перемещений рабочих. Это сильно усложнило лазерное сканирование. Особенно сложно было вычищать из облаков точек постоянно перемещавшихся рабочих.

В результате наши специалисты произвели обмерные работы, на камеральном этапе выполнили тщательную очистку облаков точек, убрав из них строительные леса и создававших помехи рабочих, и передали художникам сшитые облака точек лазерного сканирования колонн с капителями для подготовки проекта раскладки мозаики.

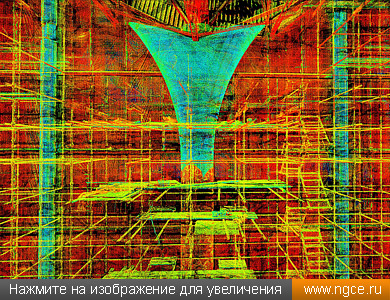

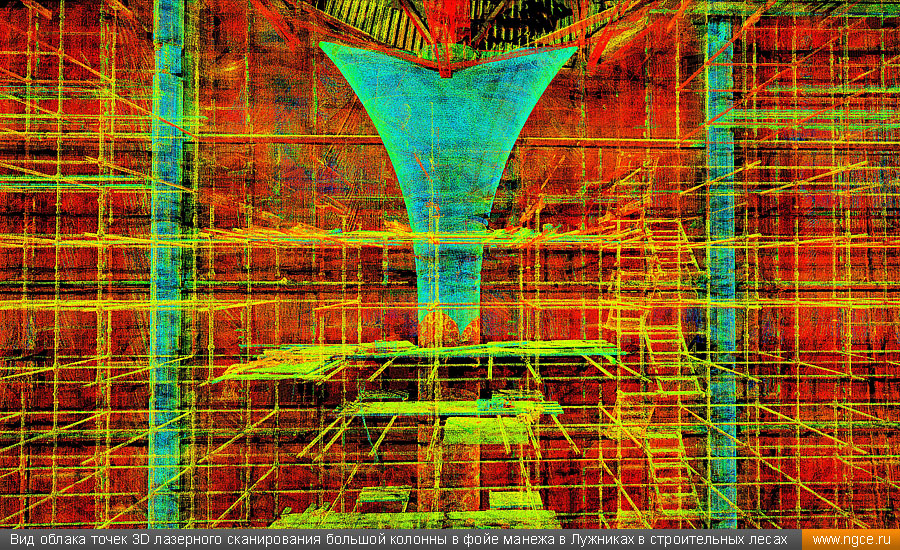

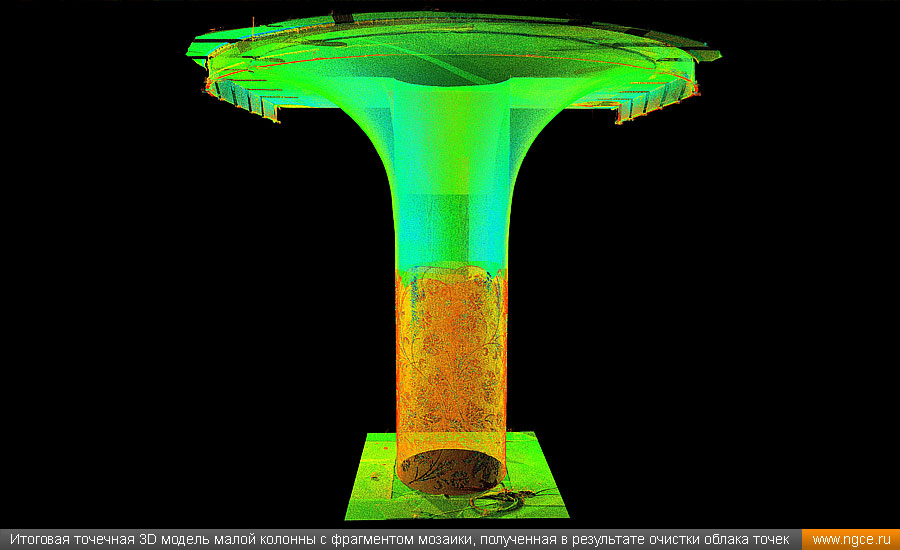

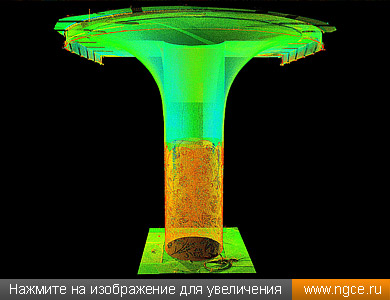

Вид облака точек 3D лазерного сканирования большой колонны в фойе манежа в Лужниках в строительных лесах Итоговая точечная 3D модель малой колонны с фрагментом мозаики, полученная в результате очистки облака точек

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и проводить построение точных исполнительных твердотельных, полигональных и каркасных трёхмерных моделей объектов или их отдельных частей. Подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
