Градуировка трубопроводов крупной нефтебазы методом лазерного сканирования

Градуировка трубопроводов нефтебазы методом лазерного сканирования

05.10.2018 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по точной градуировке трубопроводов крупной нефтебазы в Подмосковье методом 3D лазерного сканирования. Работы были произведены для целей учёта отгрузки и расходования нефтепродуктов.

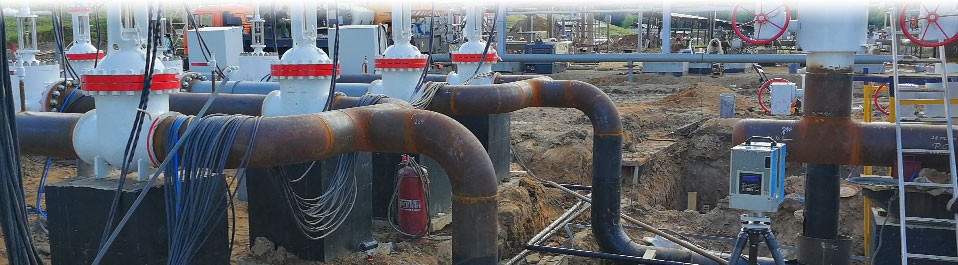

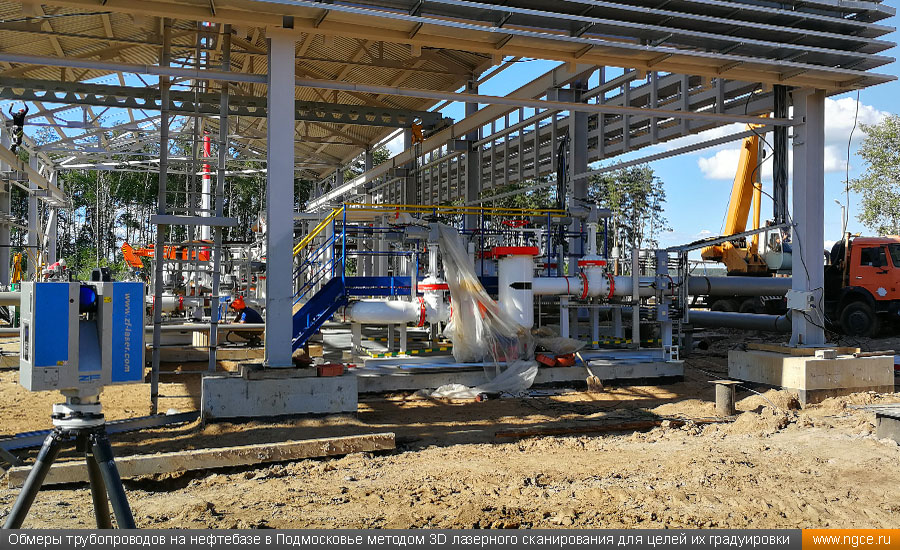

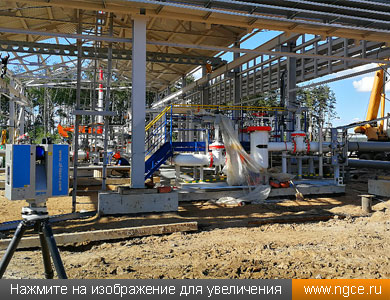

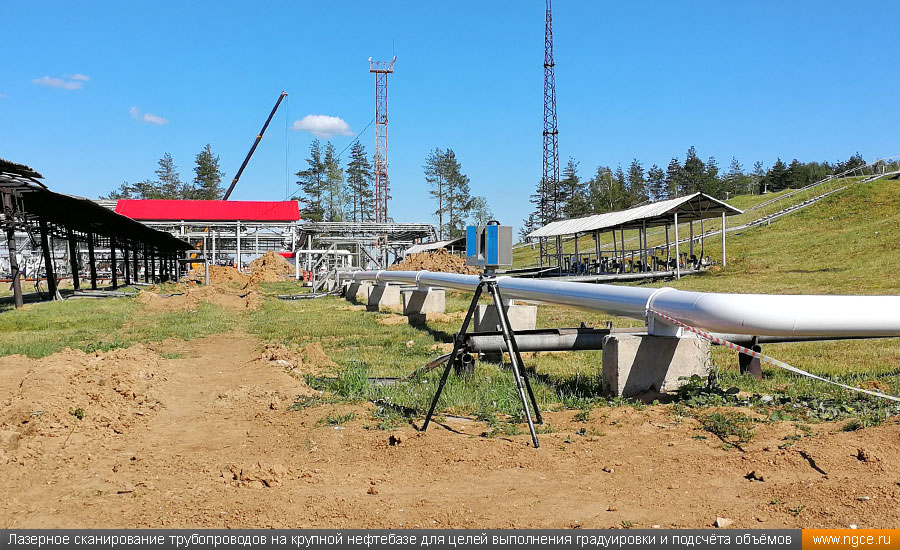

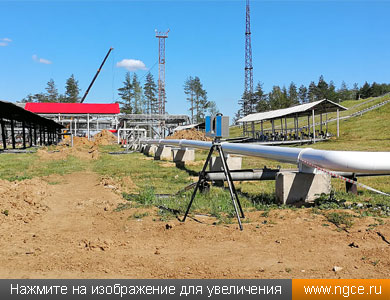

Лазерное сканирование трубопроводов на крупной нефтебазе для целей выполнения градуировки и подсчёта объёмов Обмеры трубопроводов на нефтебазе в Подмосковье методом 3D лазерного сканирования для целей их градуировки

Крупнейшая российская нефтяная компания, которая является нашим давним и постоянным Заказчиком, произвела серьёзную реконструкцию своей главной базы заправки бензовозов в Подмосковье. Соответственно, для того, чтобы наладить на этой базе учёт отгрузки и расходования продукции (бензин, дизельное топливо) компании потребовалась градуировка как новых установленных наливных резервуаров, так и градуировка новых трубопроводов, проложенных от магистрального трубопровода до точек погрузки бензовозов.

Всего расчётная длина добавленных трубопроводов бензина и дизельного топлива на данной нефтебазе составила около 1900 метров. Вроде бы немного, но трудозатраты при калибровке / градуировке трубопроводов определяются не только и не столько общей длиной трубопроводов, а по большей части сложностью и разветвлённостью схемы этих трубопроводов, количеством и сортаментом запорной и перекачивающей аппаратуры. Именно поэтому мы в первую очередь всегда требуем схемы трубопроводов от наших Заказчиков.

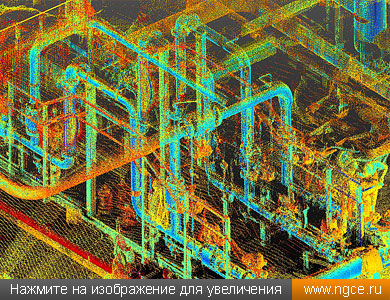

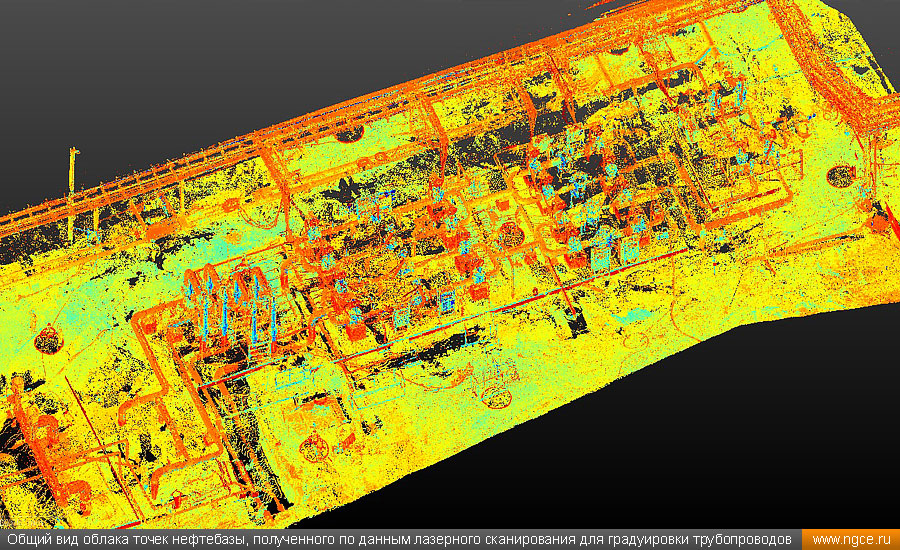

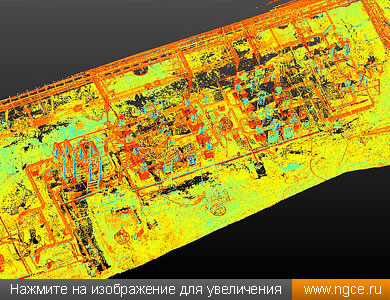

Общий вид облака точек нефтебазы, полученного по данным лазерного сканирования для градуировки трубопроводов Фрагмент облака точек нефтебазы, полученного по данным лазерного сканирования для градуировки трубопроводов

Мы были субподрядчиком у строительной организации, которая занималась монтажом резервуаров и трубопроводов. Поскольку строители были далеки от проблем калибровки, получить от них хоть какую бы то ни было документацию по трубопроводам оказалось делом очень трудным и, можно сказать, неблагодарным. Но у строителей был хороший мотиватор: нефтяники не принимали у них трубопровод в эксплуатацию без градуировки. Именно это и помогло нам в конце концов получить от них проектную документацию на систему трубопроводов нефтебазы.

На лазерное сканирование наземной части трубопроводов нефтебазы нашим специалистам потребовалось 2 рабочих дня. Наличие документации позволило нам быстро разобраться в разделении системы трубопроводов на дизельное топливо и бензин и, соответственно, разделить облака точек результатов сканирования трубопроводов на те же две части.

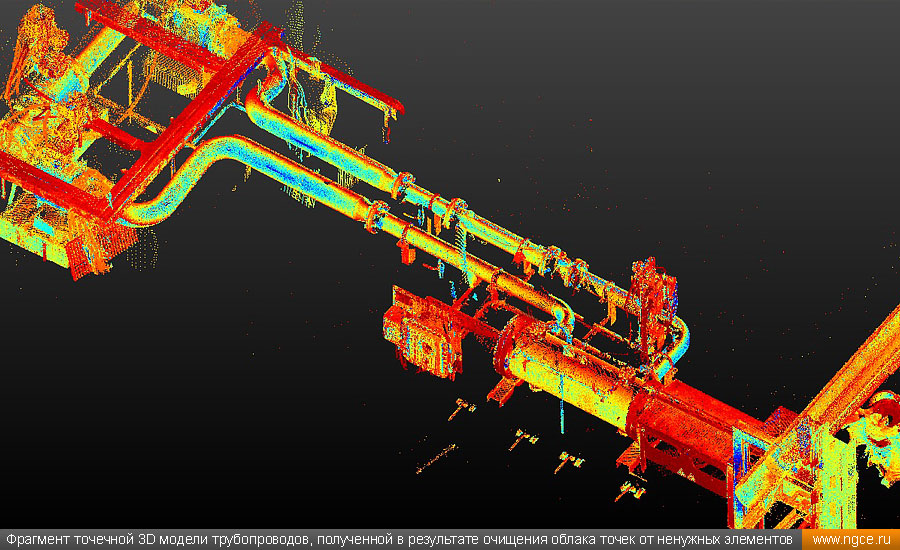

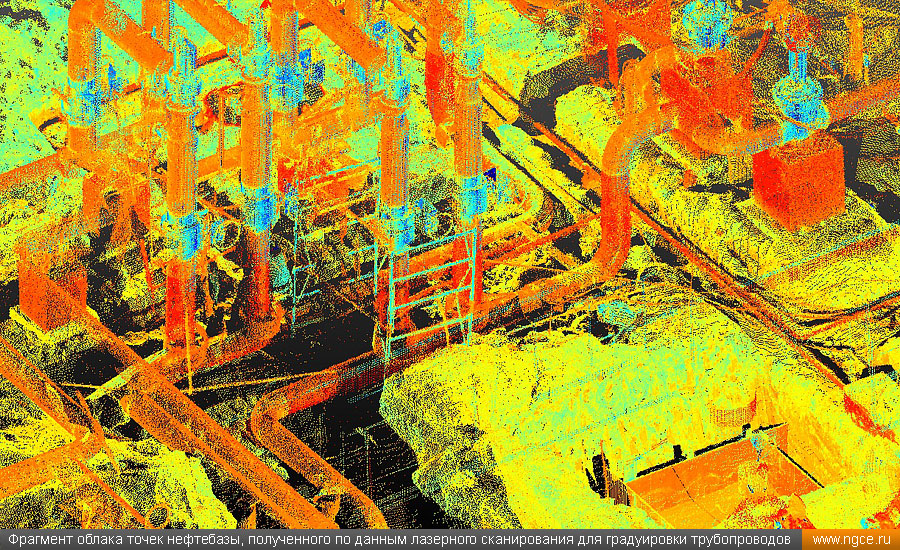

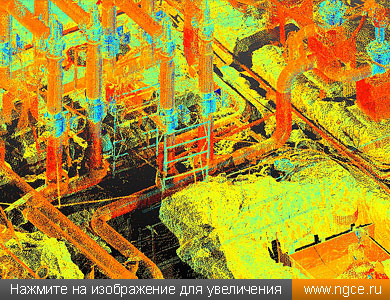

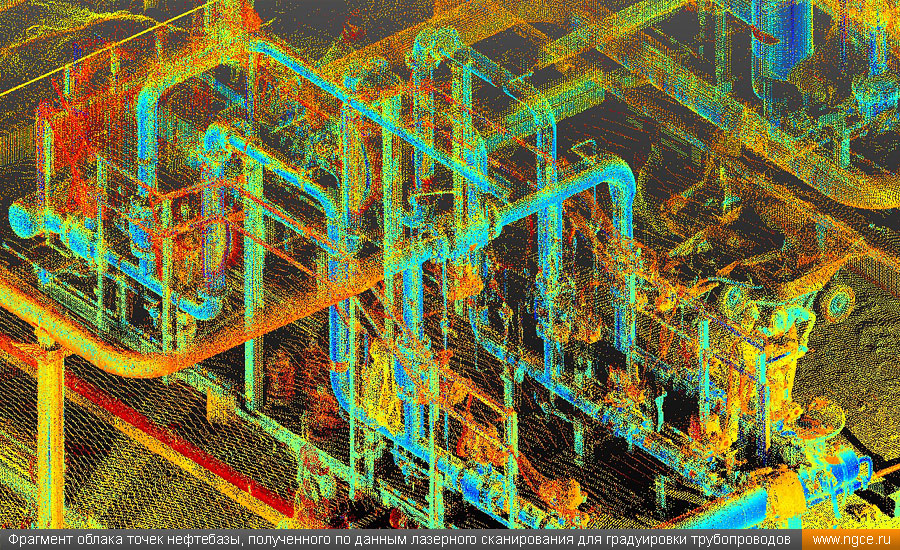

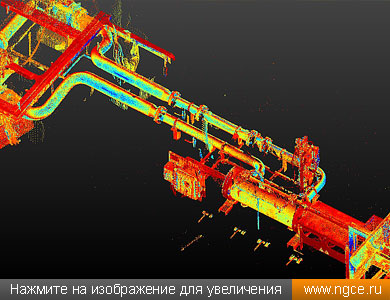

Фрагмент облака точек нефтебазы, полученного по данным лазерного сканирования для градуировки трубопроводов Фрагмент точечной 3D модели трубопроводов, полученной в результате очищения облака точек от ненужных элементов

Далее последовала обычная кропотливая работа по разбивке моделей трубопроводов на отдельные прямолинейные участки, фитинги, запорную и перекачивающую аппаратуру. После этого было проведено определение фактических диаметров труб, объёмов участков, объёмов внутреннего пространства запорной и перекачивающей аппаратуры и прочих элементов.

В конечном итоге объём системы трубопроводов этой нефтебазы оказался равен 64 кубическим метрам. На средних нефтебазах это обычно от 10 до 20 кубических метров. Это значимый объём и, учитывая розничную цену топлива, такой объём подлежит обязательному учёту.

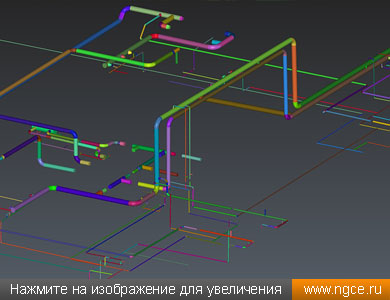

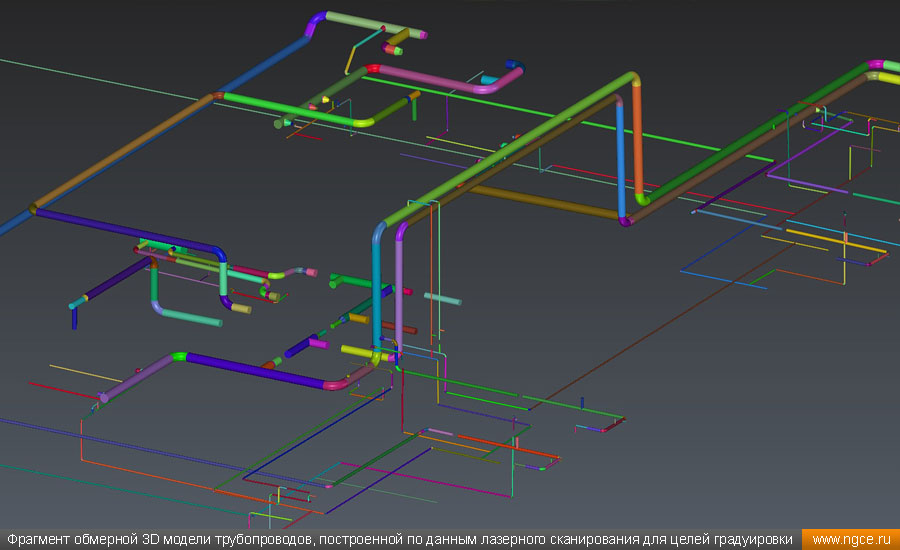

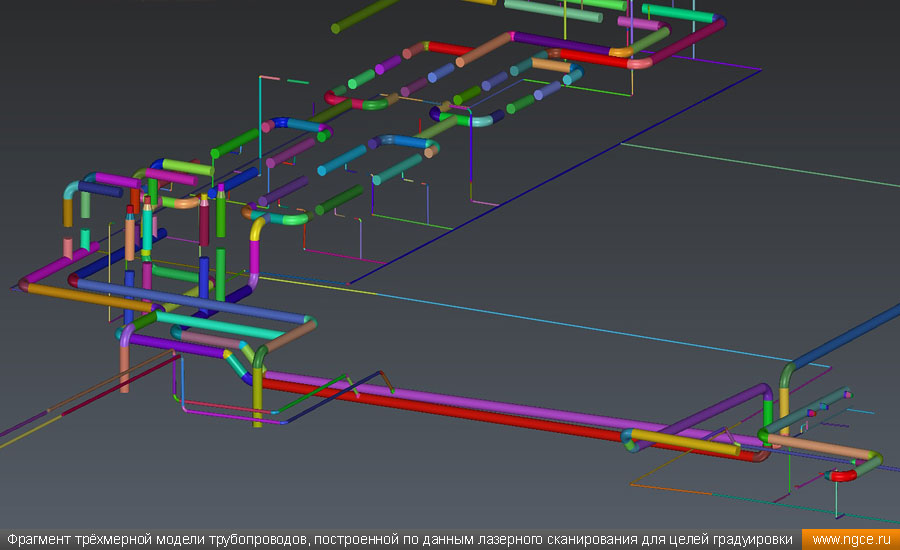

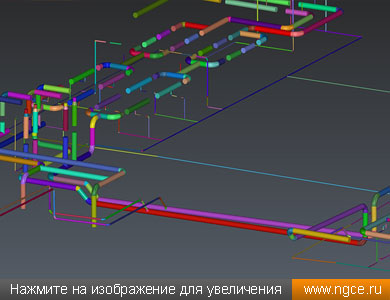

Фрагмент трёхмерной модели трубопроводов, построенной по данным лазерного сканирования для целей градуировки Фрагмент обмерной 3D модели трубопроводов, построенной по данным лазерного сканирования для целей градуировки

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных и подземных) и градуировки трубопроводов. Калибровка резервуаров и трубопроводов проводится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:
— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
