Обмеры мозаики в здании газеты «Известия» методом лазерного сканирования

Обмеры мозаики в здании газеты «Известия» методом лазерного сканирования

16.05.2018 г.

Специалисты инженерной компании «НГКИ» выполнили точные обмеры громадного исторического мозаичного панно, покрывающего все четыре стены в фойе здания газеты «Известия». Обмерные работы были выполнены по технологии лазерного сканирования для целей фиксации места и цвета каждого камешка в мозаике, которая должна была быть перенесена в другой зал того же здания.

Мозаичное панно в фойе здания газеты «Известия» является объектом культурного наследия и должно было быть перенесено без каких-либо искажений, то есть каждый кусочек разноцветного мрамора должен был встать на своё место. Реставраторы обратились к нам и попросили сделать ортофотоизображение каждой стены зала с точной фиксацией места и цвета каждого камешка.

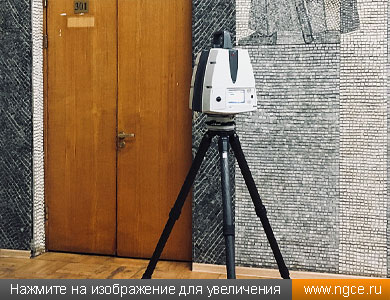

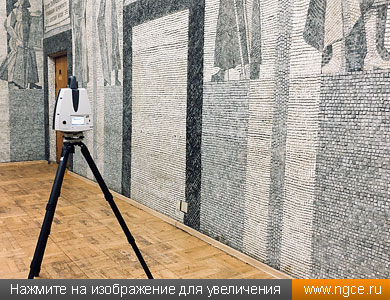

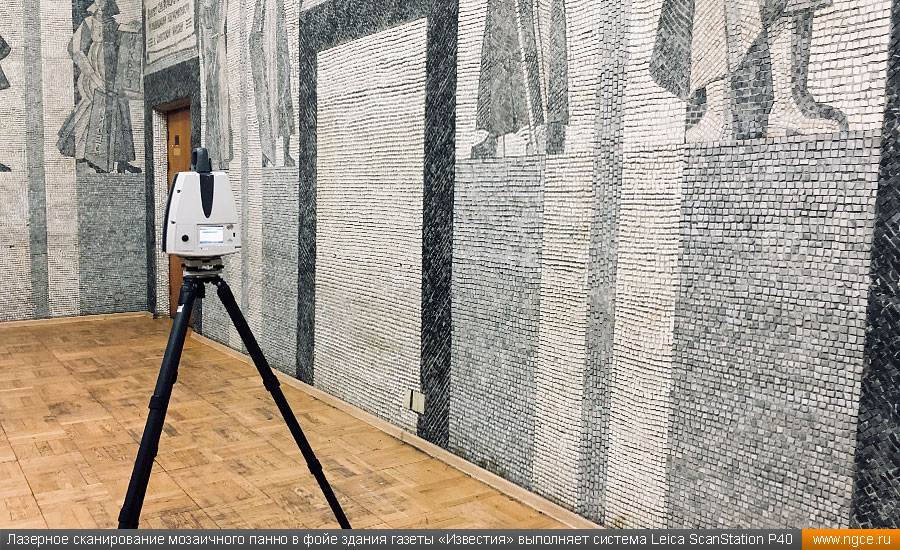

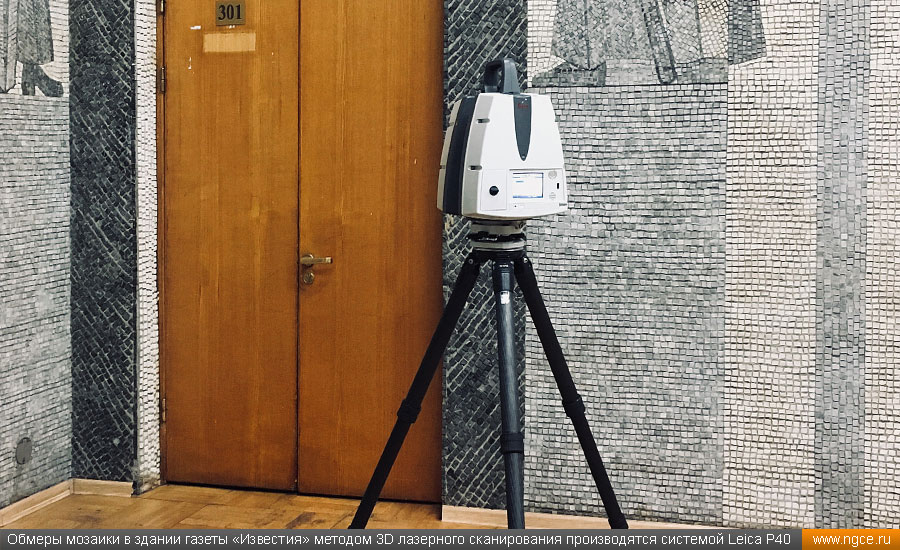

Лазерное сканирование мозаичного панно в фойе здания газеты «Известия» выполняет система Leica ScanStation P40 Обмеры мозаики в здании газеты «Известия» методом 3D лазерного сканирования производятся системой Leica P40

Для решения этой задачи нами был задействован 3D лазерный сканер Leica ScanStation P40. Лазерное сканирование производилось с предельно высокой плотностью точек измерения и одновременным фотографированием мозаики на встроенную камеру сканера, а также на высококачественную цифровую фотокамеру Nikon. Для целей обеспечения равномерности освещения мозаики осуществлялась подсветка стен.

Для обеспечения максимальной чёткости итогового ортофотоизображения мозаичного панно нашими специалистами была задействована технология наложения цифровой фотографии на облако точек лазерного сканирования.

Ниже представлены изображения не фотографий мозаики, а её ортофотоизображений в реальных цветах цифровой фотографии. Ортофотоизображения могут быть размещены в различных CAD ПО, что позволит с высокой точностью определить координаты и форму каждого элемента мозаики.

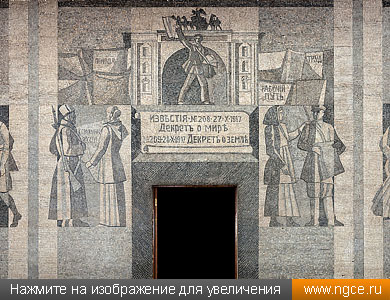

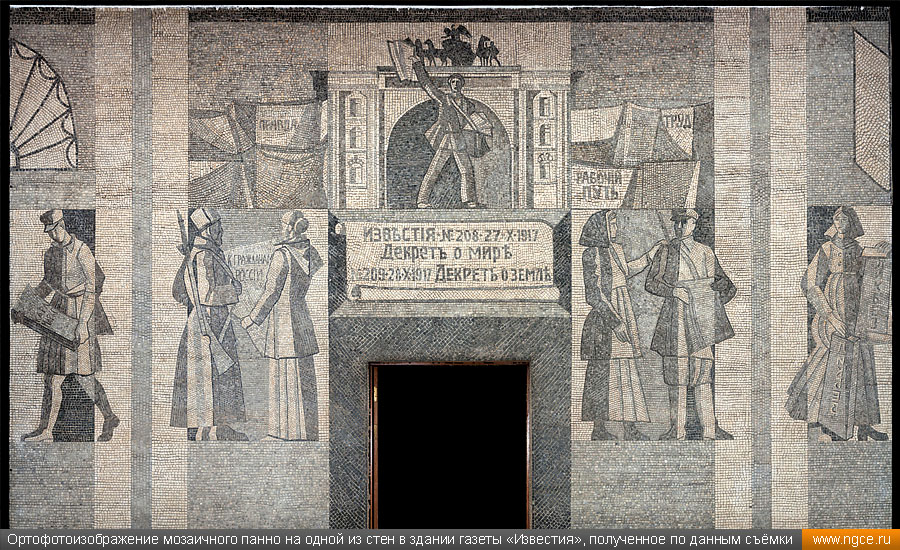

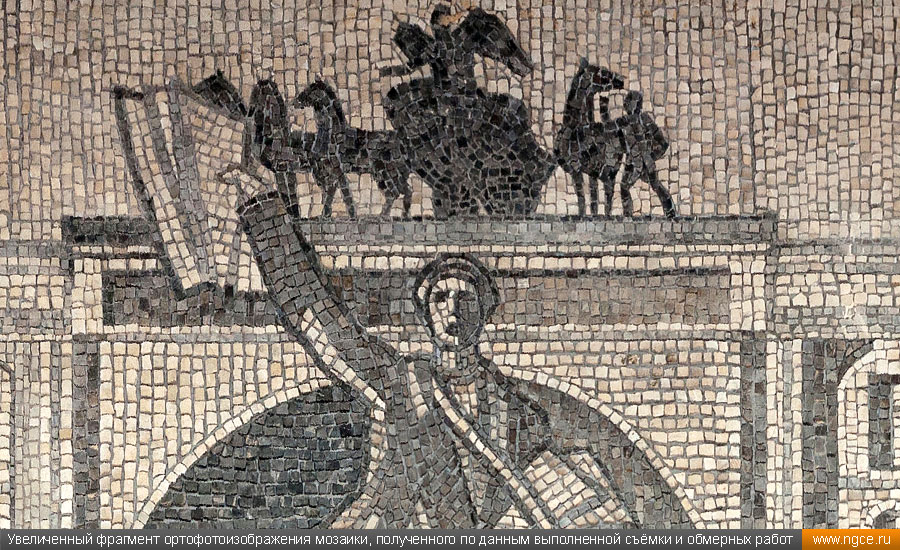

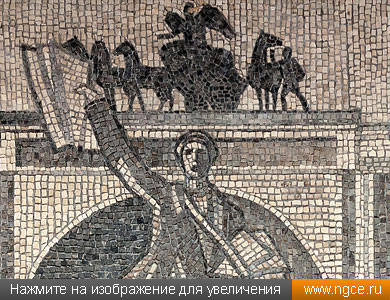

Ортофотоизображение мозаичного панно на одной из стен в здании газеты «Известия», полученное по данным съёмки Увеличенный фрагмент ортофотоизображения мозаики, полученного по данным выполненной съёмки и обмерных работ

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров мозаичного панно в фойе здания газеты «Известия» методом 3D лазерного сканирования, вы можете, скачав следующий файл в формате PDF:
ортофотоизображение мозаичного панно на одной из четырёх стен помещения.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом выполнения обмерных работ на объектах историко-культурного наследия и современного строительства, включая точные обмеры элементов декора. Обмерные работы производятся методом лазерного сканирования, которое позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная 3D модель. По данным лазерного сканирования наши специалисты создают точные обмерные чертежи или выполняют построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
