Обмеры торгового центра в Москве методом лазерного сканирования в рамках обследования конструкций и подготовка обмерных чертежей

Обмеры торгового центра в Москве в рамках обследования конструкций

02.02.2018 г.

Инженерная компания «НГКИ» выполнила масштабный проект по обмерам крупного торгово-развлекательного центра в городе Москве в составе целого комплекса работ совместно с большим коллективом обследователей: конструкторов, специалистов по инженерным сетям и слаботочным системам, архитекторов, энергетиков и других. Обмерные работы были выполнены методом 3D лазерного сканирования для целей подготовки проекта реконструкции. По результатам съёмки нашими специалистами был подготовлен полный комплект обмерных чертежей здания ТРЦ.

К нам обратились представители известного дизайн-бюро, которое является нашим давним партнёром и Заказчиком, с задачей выполнить обмерные работы существующего и действующего крупного торгового-развлекательного центра в Москве. Однако вместо традиционных архитектурных обмеров для использования в дальнейшей работе дизайнеров-проектировщиков нам предстояло выполнить обмеры всего здания ТРЦ, включая технические коридоры 1 и -1 этажей, запотолочные пространства с инженерными системами и парковочное пространство, в составе целого комплекса работ совместно с большим коллективом обследователей. Результатами нашей работы должны были пользоваться специалисты самых различных направлений, и поэтому требования к нашим данным были очень разные, а просьбы о дополнении чертежей поступали совершенно неожиданно.

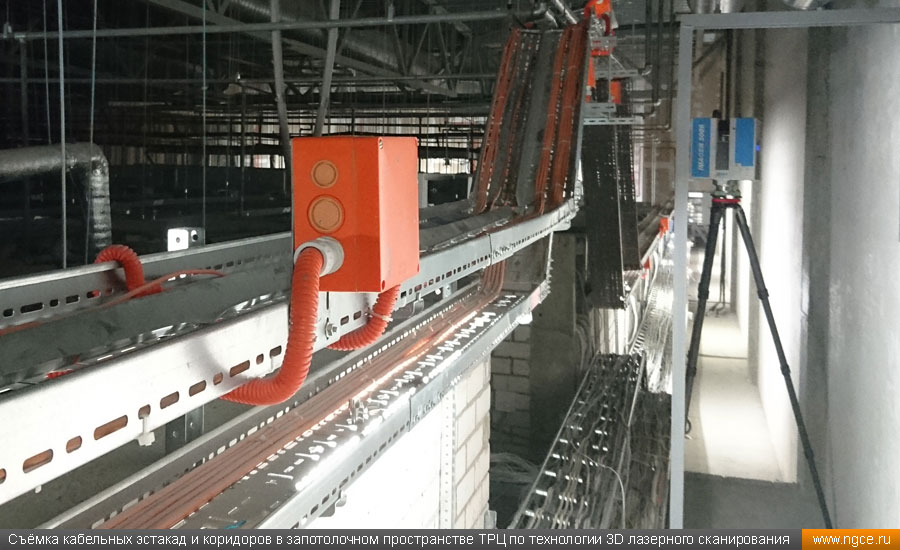

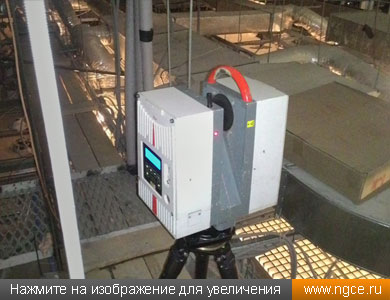

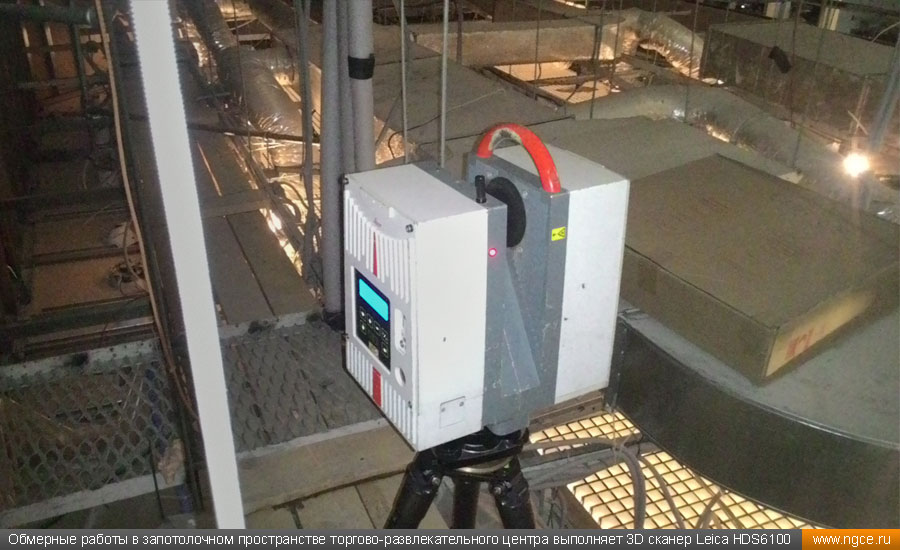

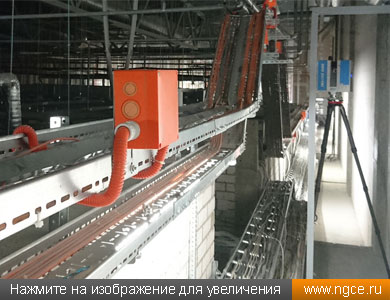

Съёмка кабельных эстакад и коридоров в запотолочном пространстве ТРЦ по технологии 3D лазерного сканирования Обмерные работы в запотолочном пространстве торгово-развлекательного центра выполняет 3D сканер Leica HDS6100

Проект по обмерам этого торгово-развлекательного центра получился поистине знаковым для нас. Работа над ним запомнится нам и своим масштабом, и разнообразием видов работ, и глубокой кооперацией многих специалистов для достижения единой простой цели — выполнить свою работу качественно и в срок. Общая площадь торговых галерей ТРЦ составила 11700 квадратных метров, площадь технических коридоров 1 и -1 этажей — 8900 квадратных метров, площадь парковки — 67700 квадратных метров, а площадь запотолочного пространства — 28500 квадратных метров. В ходе обмерных работ нашими специалистами было задействовано три лазерных сканера, всего же было сделано около 1600 сканов. Параллельно с обмерами велась и подробная фотофиксация, общее число сделанных фотографий составило более 5500. По результатам выполненных обмерных работ нами были подготовлены подробные обмерные чертежи: поэтажные планы, планы потолков, разрезы, развёртки всех стен, чертежи технических помещений, чертежи ферм, чертежи коммуникаций и другие.

Продолжительность полевого этапа работ составила 3 месяца, на камеральный этап работ было затрачено суммарно около 5 месяцев работы.

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по следующей ссылке: «Обмерные работы методом лазерного сканирования и подготовка комплекта исполнительных чертежей крупного торгового центра в Москве».

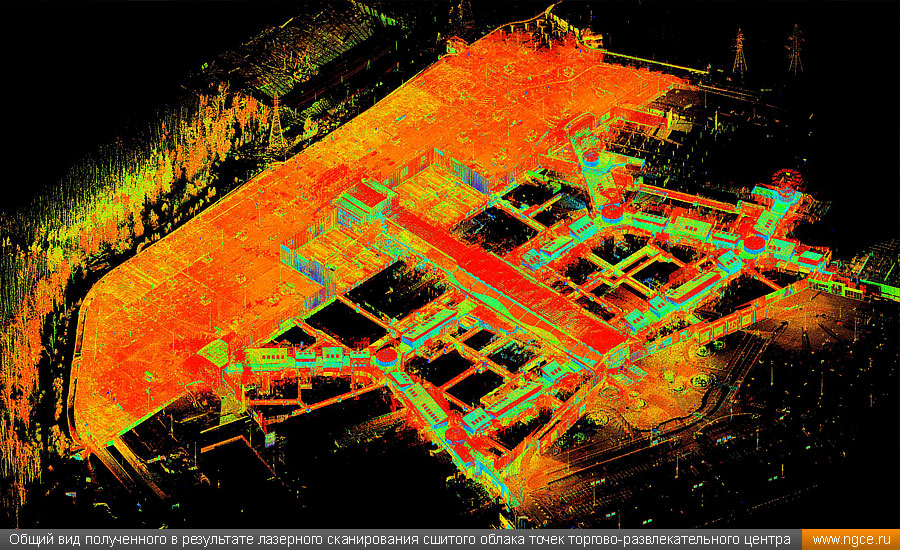

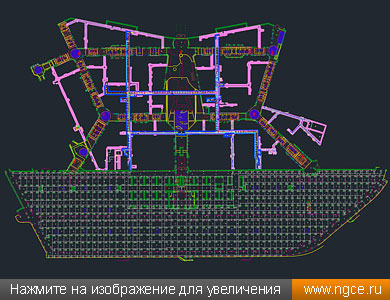

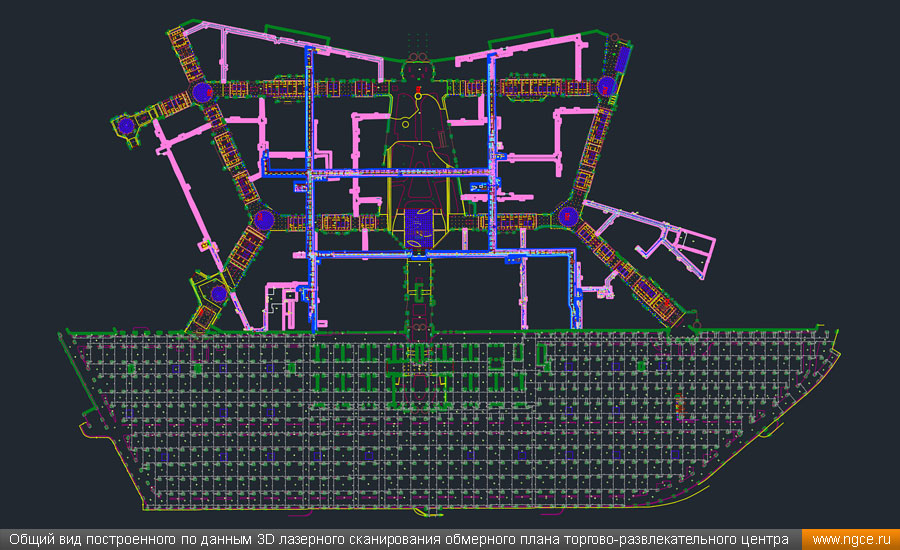

Общий вид полученного в результате лазерного сканирования сшитого облака точек торгово-развлекательного центра Общий вид построенного по данным 3D лазерного сканирования обмерного плана торгово-развлекательного центра

Специалисты инженерной компании «НГКИ» обладают богатым многолетним опытом производства обмерных работ на самых разнообразных объектах с применением технологии лазерного сканирования. Наша компания выполняет точные обмеры фасадов и внутренних помещений, строительных конструкций, инженерных коммуникаций, различных конструктивных элементов, а также декоративных элементов экстерьеров и интерьеров. По полученным результатам проведённых обмеров создаются точные обмерные чертежи объектов съёмки или производится 3D моделирование — в зависимости от задачи, поставленной Заказчиком. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
— «Обмерные работы для целей строительного контроля и технического надзора зданий и сооружений»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
