Детальные обмерные работы, 3D моделирование и подготовка обмерных чертежей для реставрации фонтана «Золотой колос» на ВДНХ

Детальные обмерные работы для целей реставрации фонтана «Золотой колос»

01.03.2017 г.

Инженерная компания «НГКИ» выполнила крайне интересный проект по точным архитектурным обмерам и созданию актуальной обмерной документации фонтана «Золотой колос» на ВДНХ для целей подготовки проекта реставрации данного объекта культурного наследия. Обмерные работы были произведены по технологии лазерного сканирования с параллельной детальной фотосъёмкой на профессиональную зеркальную камеру с перекрытием кадров. По данным обмеров на камеральном этапе была построена подробнейшая фотореалистичная 3D модель скульптуры фонтана, а также подготовлен полный комплект обмерных чертежей.

Вплоть до настоящего времени в качестве обмерной документации для целей реставрации скульптурных памятников Министерство культуры Российской Федерации требует предоставления традиционных плоских обмерных чертежей с обозначением на них утрат. Тогда как плоские чертежи являются достаточно информативными для фасадов и стен зданий, они гораздо менее информативны для декора и совсем не дают возможности проводить точный анализ утрат и выполнять подготовку проектов реставрации для скульптуры. Опытные реставраторы уже довольно давно осознают данную проблему и пытаются найти новые формы предоставления результатов обмеров скульптурных памятников в трёхмерном виде. Отчётные материалы, подготовленные нашими специалистами по результатам обмерных работ скульптуры фонтана «Золотой колос», превзошли все ожидания реставраторов ввиду своей наглядности и высокой информативности, и они обещали начать переговоры с Министерством культуры РФ на тему изменения действующих требований к обмерной документации по скульптуре и декору на примере созданных нашей компанией материалов по «Золотому колосу».

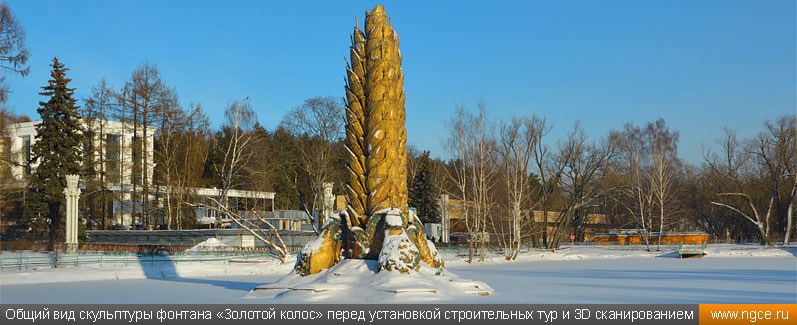

Общий вид скульптуры фонтана «Золотой колос» перед установкой строительных тур и 3D сканированием

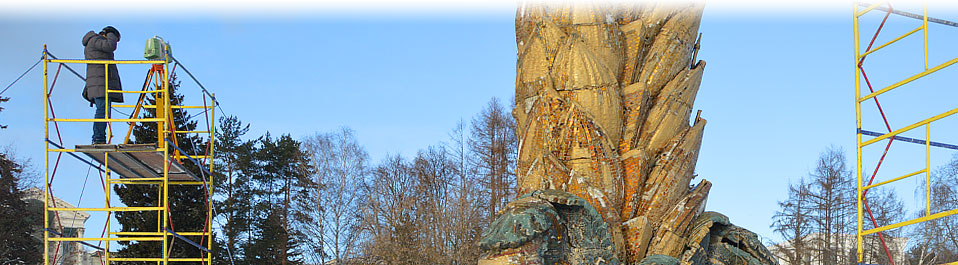

Полевая часть работ проводилась нашими специалистами в декабре 2016 года в сильный мороз. Пруд вокруг фонтана «Золотой колос» был покрыт толстым слоем льда, что позволило смонтировать вокруг скульптуры многоярусные туры и выполнить её лазерное 3D сканирование с разной высоты. Для обеспечения высокой детальности обмерной модели съёмка велась с максимальной плотностью, образуя большое количество точек на каждый скан. В итоге получилось 20 сканов, а суммарный объём облаков точек измерений составил 766 миллионов точек! Параллельно c каждой точки стояния проводилось фотографирование объекта встроенной камерой сканера Leica ScanStation P20, и одновременно с этим опытный реставратор выполнял фотосъёмку на профессиональную цифровую камеру с перекрытием кадров.

На камеральной стадии работ нашими специалистами было выполнено построение фотореалистичной трёхмерной mesh модели скульптуры фонтана «Золотой колос» и подготовка полного комплекта точных обмерных чертежей. Для создания фототекстуры реальной поверхности скульптуры в сумме нами было обработано более 5000 фотоснимков, которые были наложены на модель. В результате работы наш Заказчик получил: точечную модель памятника, полный комплект обмерных чертежей в формате DWG, текстурированную триангуляционную mesh модель фонтана, а также ортофотоизображения модели фонтана.

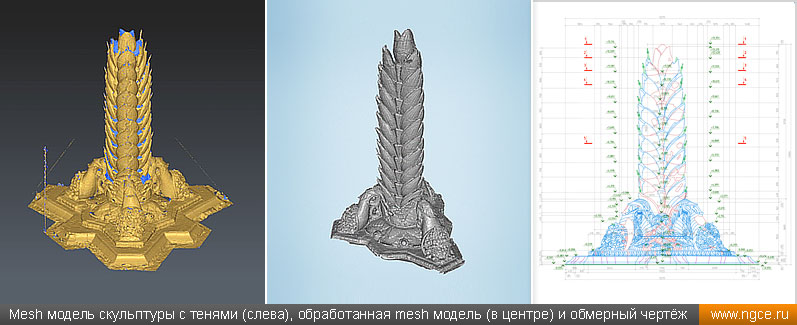

Mesh модель скульптуры с тенями (слева), обработанная mesh модель (в центре) и обмерный чертёж (справа)

С подробным описанием проекта по обмерным работам методом лазерного сканирования, фотореалистичному 3D моделированию и созданию точных чертежей фонтана «Золотой колос» на ВДНХ в Москве для целей его реставрации вы можете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

Инженерная компания «НГКИ» обладает большим многолетним опытом проведения точных архитектурных обмеров на различных объектах историко-культурного наследия и памятниках архитектуры. При выполнении обмерных работ нашими специалистами применяется технология лазерного сканирования, которая позволяет оперативно получать подробные, точные и актуальные результаты измерений, на основе которых возможно как составлять традиционные плоские обмерные чертежи, так и строить цифровые трёхмерные каркасные, твердотельные или триангуляционные модели. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка Вы сможете прочитать на специальной странице раздела «Услуги» нашего сайта, на которой рассказывается о проведении обмерных работ на объектах архитектуры и историко-культурного наследия и отчётных материалах, которые может получить Заказчик.
