Архитектурные обмеры Камероновой галереи в Царском Селе методом 3D сканирования

Точные архитектурные обмеры Камероновой галереи в Царском Селе

14.02.2017 г.

Настоящий трудовой подвиг в области производства обмерных работ для целей реставрации памятников историко-культурного наследия совершили специалист инженерной компании «НГКИ» Александр Александрович Гапоненко и наш 3D лазерный сканер Leica ScanStation P20.

Наш традиционный Заказчик пригласил нас на 8–9 февраля 2017 года произвести обмеры фасадов Камероновой галереи в Екатерининском парке, входящем в состав Государственного музея-заповедника «Царское Село» в городе Пушкин под Санкт-Петербургом. Однако у нас на 6 февраля уже были запланированы обмерные работы на другом объекте — лазерное сканирование помещений в частном коттедже как раз тоже под Санкт-Петербургом. Грех было не совместить эти два объекта. Поэтому Камеронову галерею пришлось снимать в самые холода, 7 февраля. Заказчик заранее предупредил нас, что по прогнозу погоды в этот день должно быть очень холодно, однако отступать перед трудностями не в наших правилах.

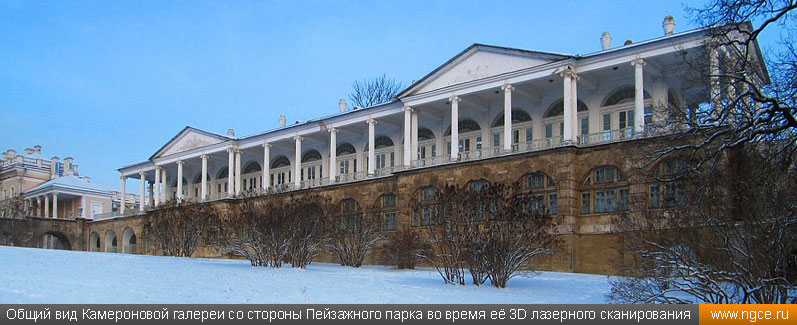

Общий вид Камероновой галереи со стороны Пейзажного парка во время её 3D лазерного сканирования

Камеронова галерея была задумана императрицей Екатериной II для прогулок, а её архитектором выступил британец Чарльз Камерон. Галерея расположена на склоне холма, на границе регулярной и пейзажной частей Екатерининского парка, и совпадает по высоте с Екатерининским дворцом, но из-за того, что она стоит на пологом склоне, высота её нижнего этажа по мере удаления от дворца сильно возрастает за счёт постепенного повышения цоколя, сложенного из отёсанных блоков сясьской плиты. Нижний этаж галереи служит основанием колоннады второго яруса, которая состоит из 44 белых каннелированных колонн с ионическими капителями. Увеличенные оконные проёмы остеклённого зала в центральной части второго этажа здания придают ему прозрачность. Сопоставление мощных аркад массивного нижнего и лёгкого верхнего этажей определяет художественный образ Камероновой галереи, воплощающий в себе философскую идею извечного контраста бытия. В марте 1787 года строительство Камероновой галереи завершилось.

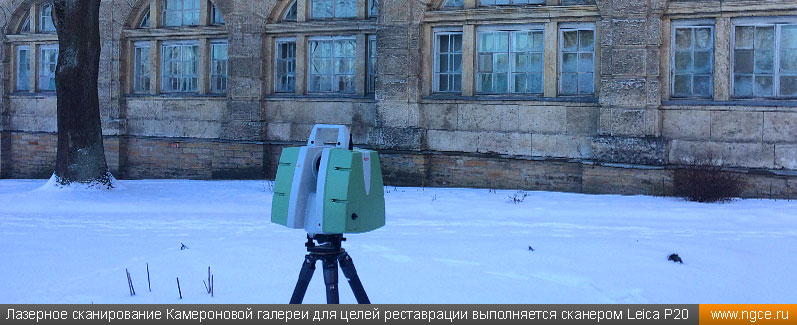

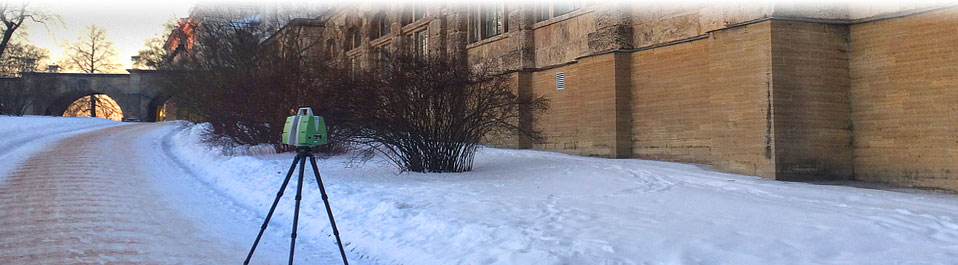

Лазерное сканирование Камероновой галереи для целей реставрации выполняется сканером Leica P20

Галерея доминирует над парками, и её колоннада, с которой открывается поистине великолепный вид на Пейзажный парк и Большой пруд, видна издалека. Позднее, в 1780–1790 годах на втором этаже Камероновой галереи установили бронзовые бюсты, выполненные в литейной мастерской Санкт-Петербургской Академии художеств. Они представляют собой уникальное скульптурное собрание, сохранившееся на своём историческом месте, избранном для него самой Екатериной II, до наших дней. Императрица любила прогуливаться по галерее, часто восхищаясь открывающимися с неё видами. На 2017 год намечено начало работ по реставрации Камероновой галереи, и для подготовки проекта реставрации было необходимо проведение обмерных работ.

Итак, утром 7 февраля 2017 года, когда были намечены обмерные работы Камероновой галереи, в Санкт-Петербурге на термометре было -22°С, а когда наш специалист со сканером и представители Заказчика добрались до Царского Села, градусник уже показывал -25°С. Объект был относительно небольшой — нужно было произвести архитектурные обмеры фасадов Камероновой галереи методом лазерного сканирования, а также выполнить обмеры самой галереи вместе с колоннами и декором. Получилось всего 56 сканов, но из-за того, что лазерное сканирование декора нужно было выполнить с очень высокой плотностью, работа растянулась на 7 часов без перерывов.

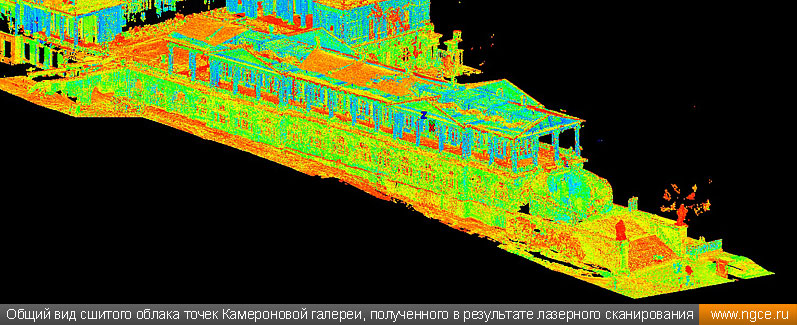

Общий вид сшитого облака точек Камероновой галереи, полученного в результате лазерного сканирования

При таком морозе, да ещё с иногда весьма сильным ветром выполнить данную работу было ну очень тяжело, но наш стойкий геодезист выдержал всё, 3D лазерный сканер тоже. Так что теперь мы можем подтвердить из собственного опыта, что швейцарский производитель оборудования не лукавит, когда пишет в паспорте на сканер, что его рабочая температура составляет до -20°С.

На камеральном этапе работ, который был выполнен уже по возвращении в московский офис, были проведены сшивка облаков точек в единую точечную модель и очистка её от посторонних шумов. Поскольку специалисты Заказчика уже имели довольно большой опыт работы с облаками точек лазерного сканирования, они предпочли в качестве отчётных материалов получить сшитую точечную модель Камероновой галереи, её мы им и передали.

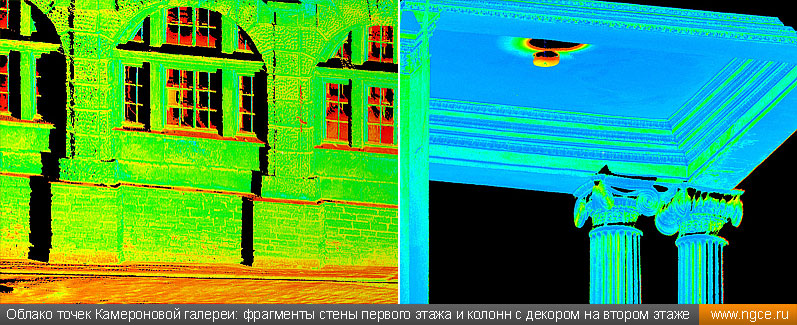

Облако точек Камероновой галереи: фрагменты стены первого этажа и колонн с декором на втором этаже

Компания «НГКИ» имеет внушительный многолетний опыт производства точных архитектурных обмеров на объектах культурного наследия и памятниках архитектуры. При выполнении обмерных работ наши специалисты применяют метод лазерного сканирования, который даёт возможность оперативно получать подробные, точные и актуальные результаты съёмки, на основе которых можно как составлять традиционные плоские обмерные чертежи, так и строить цифровые трёхмерные каркасные, твердотельные или mesh-модели. Более подробное описание всех видов работ, которые наша компания выполняет в этом сегменте рынка, Вы сможете прочитать на специальной странице раздела «Услуги», посвящённой проведению обмерных работ на объектах архитектуры и историко-культурного наследия.
