Новости: обмерные работы и инженерные изыскания
Архитектурные обмеры храма Илии Пророка в селе Ильинское методом лазерного сканирования и составление точных обмерных чертежей

Точные архитектурные обмеры храма Илии Пророка в селе Ильинское

31.10.2016 г.

Специалисты инженерной компании «НГКИ» выполнили очень интересный проект по точным архитектурным обмерам храма Илии Пророка в селе Ильинское Красногорского района Московской области. Все обмерные работы на объекте были произведены по технологии 3D лазерного сканирования для целей подготовки по результатам съёмки комплекта обмерных чертежей.

В нашу компанию обратились представители крупной горнорудной компании, которая приняла решение о возведении храма на одном из своих рудников на севере. В качестве образца для подражания ими был выбран красивейший храм Илии Пророка в селе Ильинское под Красногорском. Из-за достаточно высокой сейсмоопасности района, в котором находился рудник, а также из-за его расположения в очень высоких широтах горняки планировали воспроизвести храм не в камне, как оригинал храма в Ильинском, а в дереве с металлическим каркасом. Это сильно усложнило задачу проектировщикам.

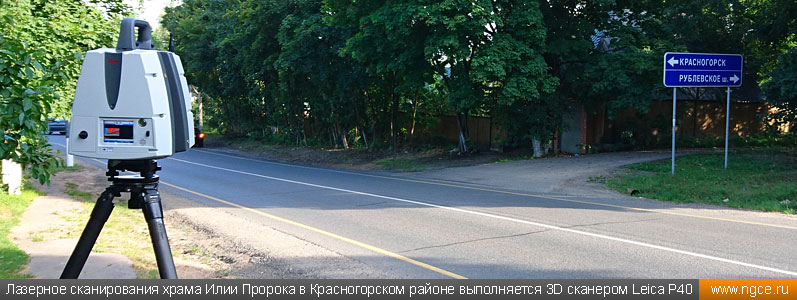

Лазерное сканирования храма Илии Пророка в Красногорском районе выполняется 3D сканером Leica P40

Храм Илии Пророка в селе Ильинское Красногорского района Московской области был сооружён в 1736 году на месте обветшавшего старого деревянного храма начала XVII века по проекту талантливого русского зодчего А.П. Евлашева. В 1818 году к Ильинской церкви были пристроены два придела: во имя святого Феодора и во имя апостола Иоанна Богослова. В 1828 году была построена колокольня. В 1937 году храм был закрыт и очень долгое время использовался в качестве склада, и только лишь в 1991 году он был возвращён в лоно Русской Православной Церкви. Первая служба в полуразрушенном храме, внутреннее убранство которого за время советской власти было уничтожено, состоялась в августе 1991 года. Если снаружи здание храма выглядело относительно пристойно, поскольку считалось памятником архитектуры, то внутри все было изуродовано.

За прошедшие с тех пор годы большими стараниями настоятеля и благотворителей Ильинский храм был полностью восстановлен и преображён, его главный придел расписан. В 2005 году в храме установили уникальный фарфоровый иконостас с 23 иконами, высота которого вместе с крестом равна десяти метрам. Главный алтарь Ильинского храма посвящён пророку Божию Илии, один придел освящён во имя апостола и евангелиста Иоанна Богослова, а второй боковой придел освящён во имя преподобномученицы великой княгини Елисаветы, которая жила в усадьбе Ильинское и не раз посещала храм.

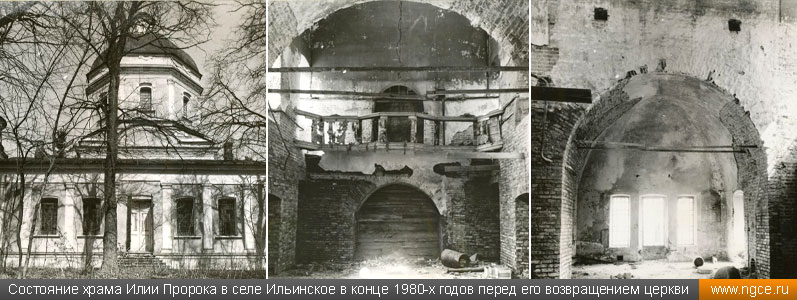

Печальное состояние храма Илии Пророка в селе Ильинское в конце 1980-х годов перед его возвращением церкви

Естественно, никакой проектной или исполнительной документации по храму XVIII века нет и быть не может, поэтому проектировщикам потребовались срочные обмерные работы. Архитекторы указали на нашу компанию как на опытного и авторитетного исполнителя точных обмерных работ по технологии лазерного сканирования. Мы подписали договор с горнорудной компанией, а принимающей работу стороной был назначен профильный проектный институт, имеющий большой опыт проектирования различных объектов в сейсмоопасных зонах дальнего севера.

Настоятель храма и староста церковной общины оказали нам всяческое содействие в процессе проведения обмеров храма методом 3D лазерного сканирования. За два рабочих дня наши специалисты произвели обмеры храма снаружи и изнутри, с выделением 15 основных элементов декора и их детальным сканированием.

На камеральной стадии была проведена сшивка облаков точек в единую точечную 3D модель, по которой затем было выполнено составление точных обмерных чертежей храма. Через три недели с момента начала работ проектировщики Заказчика получили полный комплект обмерных чертежей в формате AutoCAD DWG. Заказчик остался очень доволен полученной обмерной документацией.

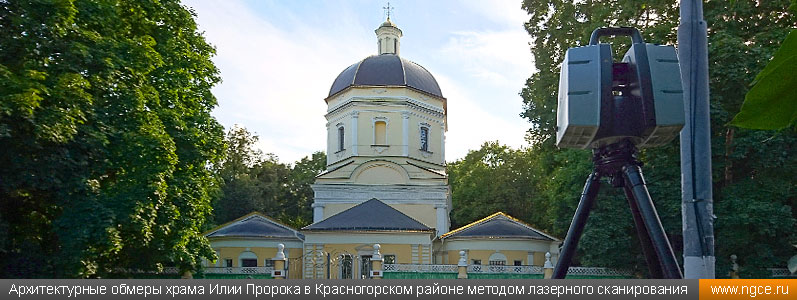

Архитектурные обмеры храма Илии Пророка в Красногорском районе методом лазерного сканирования

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ храма Илии Пророка в селе Ильинское Красногорского района Московской области, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:
обмерный чертёж фасада в осях 1-7;
обмерный чертёж фасада в осях 7-1;
обмерный чертёж фасада в осях А-Е;
обмерный чертёж фасада в осях Е-А;
обмерный чертёж фрагментов декора 7 и 8;
обмерный чертёж фрагмента декора 9;
обмерный чертёж фрагмента декора 12.

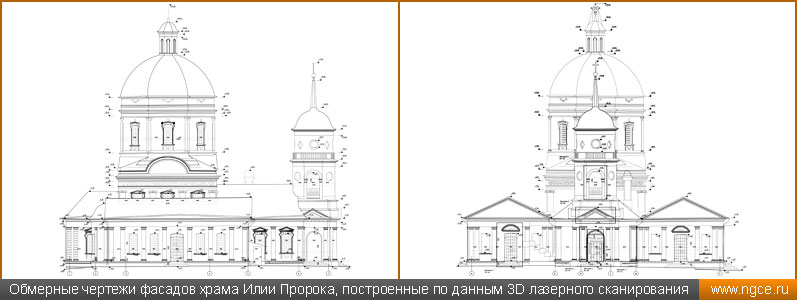

Обмерные чертежи фасадов храма Илии Пророка, построенные по данным 3D лазерного сканирования

Инженерная компания «НГКИ» имеет очень большой опыт проведения точных архитектурных обмеров на различных объектах историко-культурного наследия и памятниках архитектуры. При выполнении высокоточных обмерных работ наши специалисты применяют современную технологию лазерного сканирования, которая даёт возможность в самые сжатые сроки получить подробные, точные и актуальные результаты измерений, на основе которых можно составлять традиционные плоские обмерные чертежи или строить цифровые трёхмерные каркасные, твердотельные или mesh-модели. Более подробное описание всех видов выполняемых нами работ в этом сегменте рынка Вы можете прочитать на отдельной странице раздела «Услуги» нашего сайта, которая посвящена проведению обмерных работ на объектах архитектуры и историко-культурного наследия.
