Новости: обмерные работы и инженерные изыскания
Точное измерение объёма зерна в силосах на элеваторе в Тамбовской области методом лазерного сканирования

Измерение объёма зерна в силосах методом лазерного 3D сканирования

21.10.2016 г.

Владельцы крупного элеватора в Тамбовской области пригласили международных аудиторов для проведения оценки точности учёта объёмов хранения зерна на предприятии. Аудиторская организация для получения наиболее точных результатов контроля объёмов зерна решила выполнить обмеры с применением технологии лазерного сканирования и обратилась в нашу компанию, поскольку мы обладаем большим опытом производства обмерных работ методом 3D сканирования, а одним из направлений нашей деятельности является как раз точное определение объёмов сыпучих материалов и инвентаризация складов сырья.

Лазерное сканирование действительно является единственным средством, позволяющим обмерить силосные башни изнутри и построить их градуировочные таблицы, причём достижимая точность, при условии предварительной съёмки пустых силосов изнутри и создания их точных 3D моделей, составляет 0,1%! Больше ни один другой метод измерений не в состоянии выдать даже сравнимую точность, а стандартные методы, которые нередко применяются аудиторами, например, обмеры лазерными рулетками, в состоянии обеспечить точность лишь 5-7% в самом лучшем случае. Таким образом, выбор лазерного сканирования для измерения объёмов зерна в силосных башнях был абсолютно обоснован.

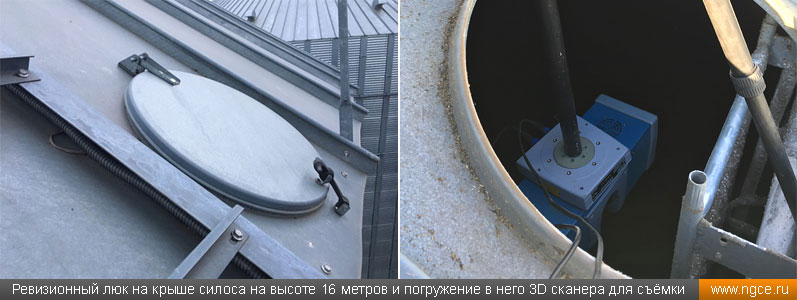

Ревизионный люк на крыше силосной башни на высоте 16 метров и погружение в него 3D сканера для съёмки

В конце октября 2016 года на элеваторе в Тамбовской области специалисты компании «НГКИ» произвели обмеры 24 силосных башен вместимостью по 10000 кубических метров каждая методом лазерного сканирования, а также ещё 12 меньших по объёму хопперных силосов, в которых производится хранение зерна с момента выгрузки из транспорта до омента его просушки. Поскольку только один из силосов был почти пуст (в его центре находилась небольшая куча зерна), было проведено его лазерное сканирование изнутри, и он был принят за эталон. По результатам этой съёмки на камеральном этапе была построена точная 3D модель внутреннего пространства данного силоса и составлена его градуировочная таблица. Обмеры остальных силосов производились через специальные ревизионные люки, которые расположены на краях крыш башен на высоте 16 метров от земли. По возвращении в Москву нами было выполнено моделирование и подсчёт объёмов зерна в каждой из 24 силосных башен.

С подробным описанием проекта по точному измерению объёма зерна в силосах на элеваторе в Тамбовской области методом лазерного сканирования вы можете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

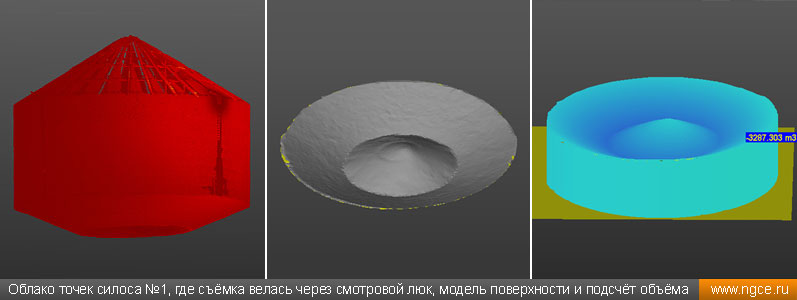

Облако точек силоса, где 3D сканирование велось через ревизионный люк, модель поверхности и подсчёт объёма

Инженерная компания «НГКИ» обладает многолетним опытом производства обмерных работ и точного определения объёмов хранения сыпучих материалов для целей аудита или для инвентаризации складов сырья. Наши специалисты при выполнении обмеров применяют технологию лазерного 3D сканирования, которая позволяет детально обмерить и отразить форму бурта или поверхности кучи материала на складах или в силосах и затем рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти в разделе «Услуги» нашего сайта, где рассказывается о точном измерении объёмов сыпучих материалов и инвентаризации складов сырья.
